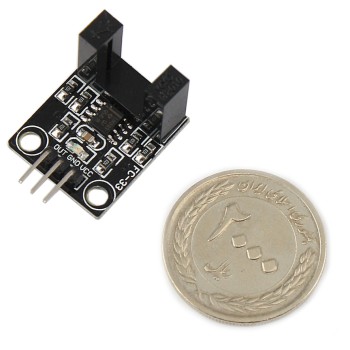

ماژول اپتوکانتر شمارنده نوری FC-33 با تراشه LM393
ماژول اپتوکانتر شمارنده نوری FC-33 با تراشه LM393 ماژول اپتوکانتر شمارنده نوری FC-33 با تراشه LM393 ماژول اپتوکانتر شمارنده نوری FC-33 با تراشه LM393 ماژول اپتوکانتر شمارنده نوری FC-33 با تراشه LM393

ماژول اپتوکانتر شمارنده نوری FC-33 با تراشه LM393

کد انبار : 424-83-1413
مدل کالا : OPTOCOUNTER-MODULE
جستارش : A1-13-0407A
موجودی: 100
قیمت:
36,140 تومان

تعداد: - +
   - یا -
برچسب ها: ماژول اپتوکانتر, شمارنده نوری

ماژول اپتوکانتر - شمارنده نوری - اندازه گیری سرعت موتور

ماژول اپتوکانتر FC-33 شمارشگر پالس نوری LM393 و اندازه گیری سرعت موتور یک ابزار حرفه‌ای و چندمنظوره برای پروژه‌های رباتیک، الکترونیکی و صنعتی است. این ماژول از سنسور اپتوکانتر مادون قرمز FC-33 و تراشه مقایسه‌کننده LM393 بهره می‌برد تا امکان شمارش دقیق پالس‌ها و اندازه گیری سرعت چرخش موتورهای الکتریکی را فراهم کند.

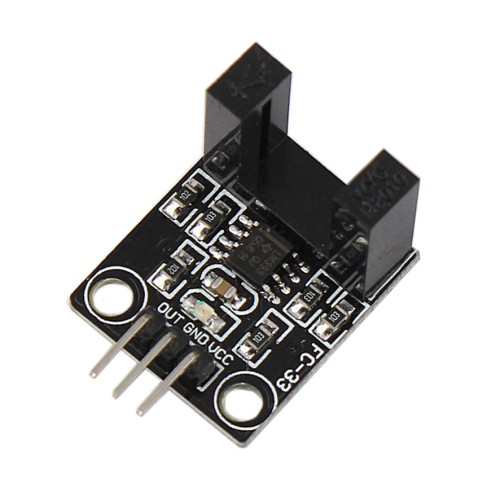

سنسور U شکل ماژول دارای یک شیار با عرض 10 میلی متر است که در یک سمت آن دیود نوری مادون قرمز LED قرار دارد و در سمت دیگر فتوتراسیستور NPN نصب شده است. عبور اجسام از شیار مسیر نور را مسدود کرده و باعث تغییر ولتاژ خروجی دیجیتال به صورت پالس‌های 0 و 1 می‌شود که امکان اتصال مستقیم به میکروکنترلرها مانند آردوینو را فراهم می‌کند.

ماژول سنسور سرعت موتور دیجیتال FC-33 دارای ولتاژ کاری 5 ولت DC و ابعاد 28x20x16 میلی متر است و شامل چهار پایه VCC، GND، OUT و سنسور می‌باشد. خروجی دیجیتال سطح منطقی TTL دارد و LED نشانگر وضعیت آن هنگام عبور مانع روشن یا خاموش می‌شود. این ماژول علاوه بر شمارش قطعات، برای کنترل موقعیت حرکت، اندازه گیری سرعت موتور و پروژه‌های آموزشی و پژوهشی نیز کاربرد دارد. طراحی جمع و جور و قابلیت نصب آسان آن باعث می‌شود تکنسین‌ ها و توسعه‌دهندگان رباتیک بتوانند به راحتی آن را در پروژه‌های مختلف به کار ببرند.

سنسور اپتوکانتر الکترونیکی LM393 با مقاومت بالا در برابر تداخل نور محیطی و قابلیت اتصال مستقیم به رله، بازر یا LED، امکان عملکرد پایدار و دقیق را فراهم می‌کند. با استفاده از ماژول اپتوکانتر FC-33 شمارنده پالس نوری برای میکروکنترلر، می‌توان تعداد اجسام عبوری و سرعت موتور را به صورت دقیق اندازه‌گیری و برای پردازش اطلاعات در پروژه‌های صنعتی و آموزشی استفاده نمود. شمارنده پالس دیجیتال این ماژول ثبت و تحلیل سیگنال‌ها را به راحتی انجام می‌دهد و برای سیستم‌های کنترل حرکتی و خطوط تولید بسیار مناسب است.

ماژول اپتوکانتر مادون قرمز FC-33 یک گزینه ایده‌آل برای علاقه‌مندان به الکترونیک است که به دنبال ابزاری ساده، دقیق و قابل اعتماد برای پروژه‌های رباتیک و کنترل موقعیت می‌باشند. استفاده از دیودهای مادون قرمز و فتوتراسیستورهای همسان باعث کاهش اثرات نور محیطی شده و دقت اندازه‌گیری را افزایش می‌دهد. این ماژول با ترکیب طراحی ساده، ابعاد کوچک و خروجی دیجیتال قابل اعتماد، یک ابزار کاربردی برای آموزش، پژوهش و پروژه‌های صنعتی است.

کاربرد های ماژول اپتوکانتر FC-33 :

  1. اندازه گیری سرعت موتورهای الکتریکی
  2. شمارش قطعات صنعتی در خطوط تولید
  3. کنترل موقعیت محدود کننده حرکت
  4. ثبت و شمارش پالس‌های دیجیتال در پروژه‌های رباتیک
  5. استفاده در سیستم‌های آموزشی و پژوهشی
  6. اتصال به میکروکنترلر برای پردازش سیگنال دیجیتال

مشخصات فنی :

  1. ولتاژ کاری : 5 ولت DC با محدوده تغذیه 3.2 الی 5 ولت
  2. نوع خروجی سیگنال : دیجیتال تک کانال با سطح منطقی TTL
  3. تراشه مقایسه کننده : LM393 با دقت بالا در تشخیص سیگنال
  4. نوع سنسور : اپتوکانتر مادون قرمز با دیود نوری و فتوتراسیستور
  5. حساسیت : غیر قابل تنظیم
  6. تعداد پایه‌ها : 4 پایه شامل VCC، GND، OUT و سنسور
  7. ابعاد : 28x20x16 میلی متر
  8. عرض شیار سنسور : 10 میلی متر
  9. LED نشانگر وضعیت خروجی : دارد و عملکرد سیگنال را نمایش می‌دهد
  10. قابلیت نصب آسان : دارد و امکان اتصال سریع به میکروکنترلر یا رله، بازر و LED فراهم است

نکات مهم :

  1. تنظیم دقیق زاویه و فاصله سنسور : برای دستیابی به بالاترین دقت اندازه‌گیری، زاویه و فاصله بین شیء عبوری و سنسور باید به صورت دقیق تنظیم شود. این کار باعث کاهش خطا در خروجی و افزایش دقت شمارش پالس و اندازه‌گیری سرعت موتور می‌شود.
  2. محافظت در برابر نور محیطی : در محیط‌هایی با نور شدید یا متغیر، بهتر است از پوشش‌های محافظ یا قاب مناسب برای سنسور استفاده کنید تا تأثیر نورهای خارجی بر عملکرد ماژول به حداقل برسد و خروجی دیجیتال پایدار باقی بماند.
  3. اتصالات صحیح : اطمینان حاصل کنید که پایه‌های تغذیه (VCC و GND) و پایه سیگنال (OUT) به صورت صحیح و مطمئن به مدار و میکروکنترلر متصل شده‌اند. اتصال نادرست ممکن است باعث عملکرد نادرست یا آسیب به ماژول شود.
  4. کاربرد و اطمینان‌پذیری : ماژول اپتوکانتر FC-33 با طراحی ساده، عملکرد پایدار و خروجی دیجیتال قابل اعتماد، ابزاری ایده‌آل برای پروژه‌های متنوع صنعتی، آموزشی و رباتیک است. این ماژول هم برای مبتدیان و هم برای حرفه‌ای‌ها مناسب بوده و امکان اندازه‌گیری دقیق سرعت موتور، شمارش پالس‌ها و کنترل موقعیت را فراهم می‌کند.

مستندات:
مشاهده سیم بندی و نمونه کد آردوینو ماژول شمارنده نوری FC-33
مشاهده آموزش راه اندازی ماژول اپتوکانتر FC-33


Features:

Product Name : Photoelectric Sensor Module
Model : LM393
Power : DC5V
Material : Plastic, Electronic Part
Total Size : 3.2 x 2 x 1.8c
