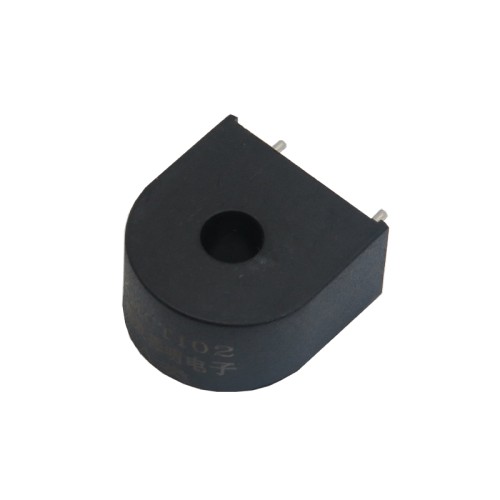

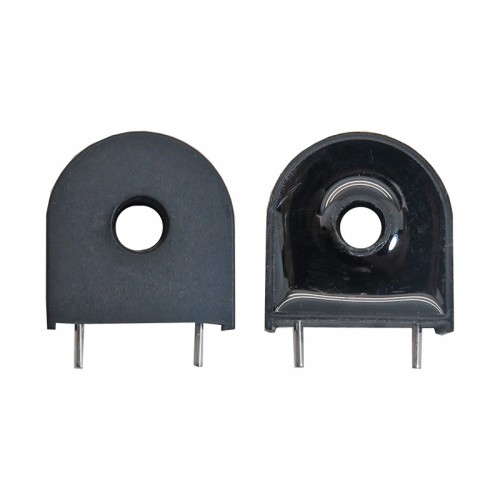

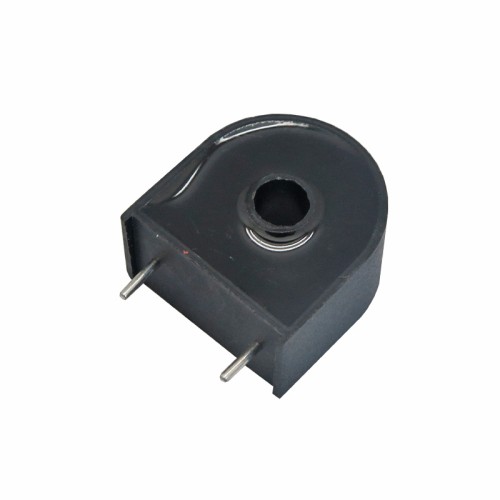

ترانسفورمر جریان ZMCT102 دارای نسبت تبدیل 5A / 2.5mA
کد انبار : 1469-136-2763
مدل کالا : ZMCT102
جستارش : A1-07-0901A
موجودی: 177
مدل کالا : ZMCT102
جستارش : A1-07-0901A
موجودی: 177
قیمت:
23,250 تومان
ترانسفورمر جریان ZMCT102 دارای نسبت تبدیل 5A / 2.5mA
ترانسفورماتور جریان (Current Transformer) یا CT نوعی ترانسفورماتور ابزار دقیق است و برای تولید یک جریان متناوب در سیم‌پیچ ثانویه طراحی شده که متناسب با جریان اندازه‌گیری شده سیم‌پیچ اولیه آن است. ترانسفورماتورهای جریان، جریان‌های فشار قوی را به یک مقدار بسیار پایین‌تر کاهش داده
ترانسفورماتور ZMCT102 ترانسفورمر جریان با ابعادی کوچک، دقتی بالا و ثبات مناسب است که بسته بندی آن از جنس اپوکسی و برای اندازه گیری دقیق جریان و ولتاژ کاربرد دارد.این ترانس با نسبت تبدیل 2000:1 جریان ورودی 5 آمپر را به جریان خروجی 2.5 میلی آمپر تبدیل میکند.
کاربرد ترانس جریان ZMCT103C:
- تجهیزات نمایشگر مقادیر انرژی، توان و جریان
- اندازه گیری جریان
- اندازه گیری دقیق توان
- تشخیص میزان جریان اضافه
- حفاظت از رله و تجهیزات اندازه گیری
مشخصات ترانس جریان ZMCT103C:
- مدل محصول: ZMCT102
- جریان اولیه: 5 آمپر
- جریان ثانویه: 2.5 میلی آمپر
- نسبت تبدیل: 2000 : 1
- میزان خطای فاز: کمتر از 20
- محدوده خطی جریان: 20 ~ 0 آمپر
- میزان خطای مجاز: 0.2+ % ~ 0.2- %
- جنس بسته بندی: اپوکسی
- دمای کاری: 70 ~ 40- درجه سانتی گراد
مستندات:
دیتاشیت ZMCT102
Description:
ZMCT102 is a Micro precision current transformer having current ratio of 5A/2.5mA. ZMCT102 is the best choice to measure the AC current using a microcontroller. This CT is very easy to mount on PCB, It also provides high galvanic isolation and very high accuracy.

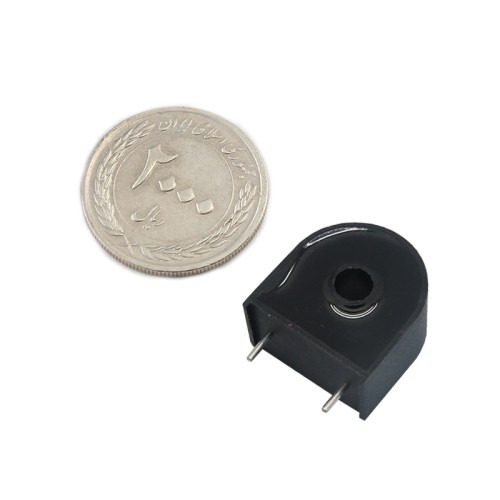

This current transformer module makes it easy to measure AC current upto 5 Amps. ZMCT102 is a small size PCB mount CT with 2000:1 turns ratio and Dimensions: 18.2 x 12 x 19.2 mm(LxWxH).
ZMCT102 Transformers are Small, High Precision, consis tency elements.
Application:
current, power, energu monitoring devices
current measurement
precision power meter
Sensing Overload Current
Ground fault detection
Electrical testing equipment and relay protection
Features:
Product model: ZMCT102
primary current: 5A
secondary current: 2.5mA
turns ratio: 2000:1
phase angle error : ≤20 （input 1A，sampling resistor 100Ω）
linear range: 0~20A （sampling resistor 100Ω）
linearity: 0.2%（5%dot~120%dot）
Permissible error: -0.2%≤ f ≤+0.2% （input 1A， sampling resistor 100Ω）
isolation voltage : 4500V
Encapsulation : Epoxy
installation: PCB mounting
operating temperature: -40℃~+70℃
