ماژول سیگنال ژنراتور مدل XR2206 با موج سینوسی مربعی مثلثی

ماژول سیگنال ژنراتور بر پایه تراشه XR2206 یک ابزار حرفه ای و کاربردی برای پروژه های الکترونیکی، کیت های آموزشی و آزمایشگاه ها محسوب می شود. این ماژول قادر است سه نوع موج سینوسی، مربعی و مثلثی را در بازه فرکانسی 1Hz تا 1MHz تولید نماید و دارای امپدانس خروجی 600 اهم با دقت 10 درصد است. کیت آموزشی فانکشن ژنراتور XR2206 امکان آموزش عملی و تست مدارها را برای دانشجویان و تکنسین‌ ها و یادگیری رفتار سیگنال ها و تولید موج ها را فراهم می کند.

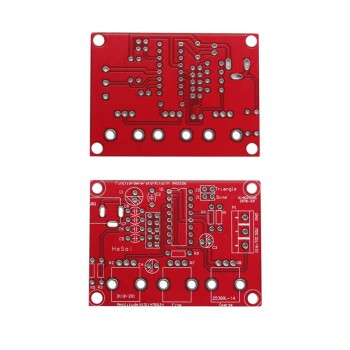

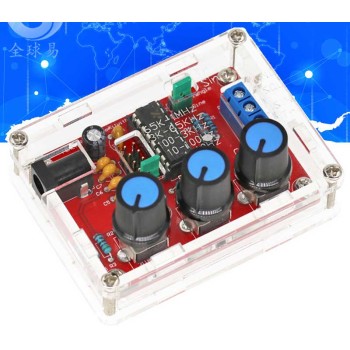

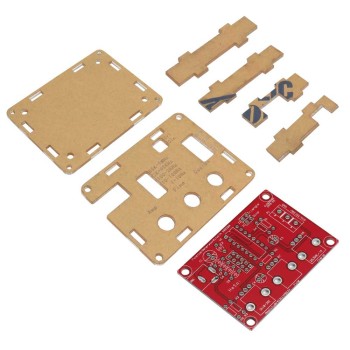

ولتاژ تغذیه ماژول بین 9 تا 12 ولت DC تعیین شده است و با استفاده از یک آداپتور می توان حداکثر یک آمپر جریان برای تغذیه ماژول فراهم کرد. این محدوده ولتاژ امکان استفاده در محیط های مختلف و بدون نیاز به منابع تغذیه پیچیده را فراهم می کند. ماژول در یک جعبه پلاستیکی مقاوم قرار دارد که استفاده رومیزی و محافظت از قطعات حساس را تضمین می کند. ژنراتور سیگنال رومیزی 9 تا 12 ولت DC به دلیل طراحی کوچک، دسترسی سریع به خروجی های مختلف را برای کاربر فراهم می کند.

موج سینوسی تولیدی دارای دامنه 0 تا 3 ولت در ولتاژ ورودی 9 ولت DC است و خطای هارمونیک آن کمتر از 1 درصد در فرکانس 1kHz می باشد. موج مربعی دارای دامنه 8 ولت بدون بار، زمان افزایش کمتر از 50 نانو ثانیه و زمان کاهش کمتر از 30 نانو ثانیه در فرکانس 1kHz است و تقارن آن کمتر از 5 درصد است. موج مثلثی نیز دامنه 0 تا 3 ولت دارد و خطی بودن آن تا فرکانس 100kHz کمتر از 1 درصد است. این ویژگی ها باعث می شود ماژول برای تست مدارهای آنالوگ و دیجیتال و اندازه گیری دقیق پاسخ فرکانسی مناسب باشد.

ماژول فانکشن ژنراتور XR2206 برای کاربردهای متنوعی مانند شبیه سازی سیگنال ها، تست تقویت کننده ها، اندازه گیری پاسخ فیلترها، انجام پروژه های آموزشی و آزمایشگاهی و استفاده در مدارهای تحقیقاتی و صنعتی سبک طراحی شده است. ماژول ژنراتور سیگنال XR2206 به دلیل دقت بالا و توانایی تولید انواع موج ها، یک ابزار ضروری برای علاقه مندان به الکترونیک و مهندسین برق است که به دنبال ژنراتور سیگنال قابل اعتماد و کاربردی می باشند.

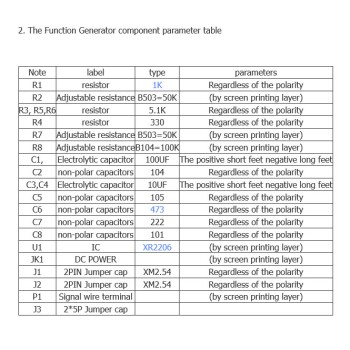

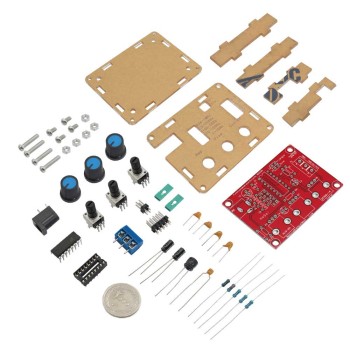

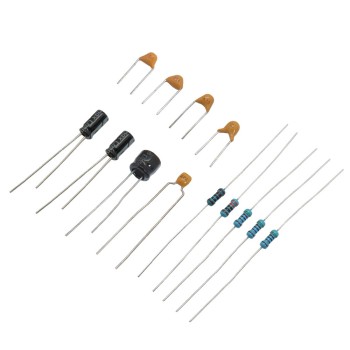

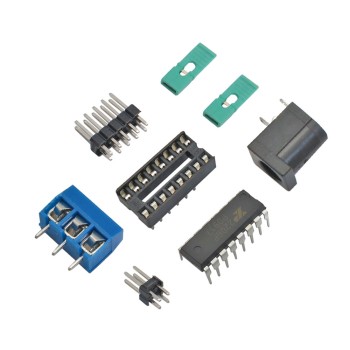

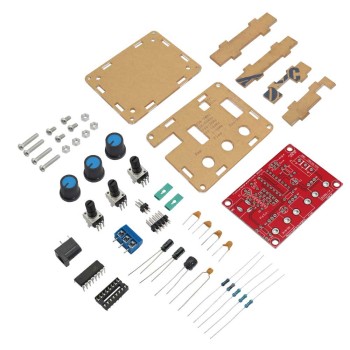

توجه : این کیت به صورت اسمبل نشده ارسال می گردد.

Feature :

Voltage Supply: 9-12V DC Input
Waveforms: Square, Sine & Triangle
Impedance: 600 Ohm + 10%
Frequency: 1Hz - 1MHz
- SINE WAVE
Amplitude: 0 - 3V at 9V DC input
(Distortion: Less than 1% (at 1kHz
Flatness: +0.05dB 1Hz - 100kHz
- SQUARE WAVE
Amplitude: 8V (no load) at 9V DC input
(Rise Time: Less than 50ns (at 1kHz
(Fall Time: Less than 30ns (at 1kHz
(Symmetry: Less than 5% (at 1kHz
- TRIANGLE WAVE
Amplitude: 0 - 3V at 9V DC input
Linearity: Less than 1% (up to 100kHz) 10mA
