ماژول مینی سنسور خازنی تاچ لمسی TTP223 - بسته 5 عددی

ماژول مینی تاچ خازنی TTP223 با قابلیت ضد آب و سه پایه یک سنسور لمسی پیشرفته و جایگزین ایده آل برای کلیدهای مکانیکی سنتی است . این ماژول از تراشه اورجینال TTP223 ساخت شرکت HOLTEK بهره می برد و برای ایجاد رابط های کاربری لمسی و بدون قطعات متحرک طراحی شده است . مصرف انرژی پایین و ولتاژ کاری بین 2.5 تا 5.5 ولت باعث می شود که این ماژول در پروژه های مختلف DC و AC قابل استفاده باشد .

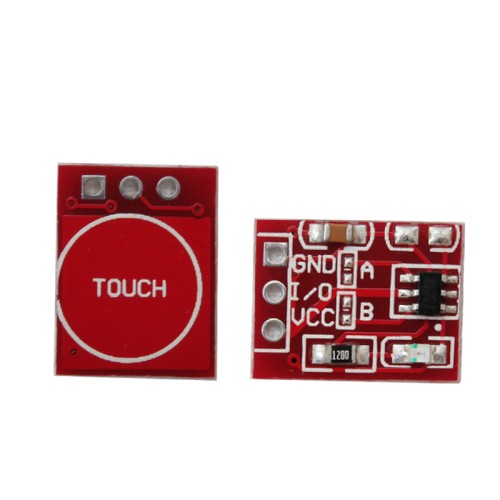

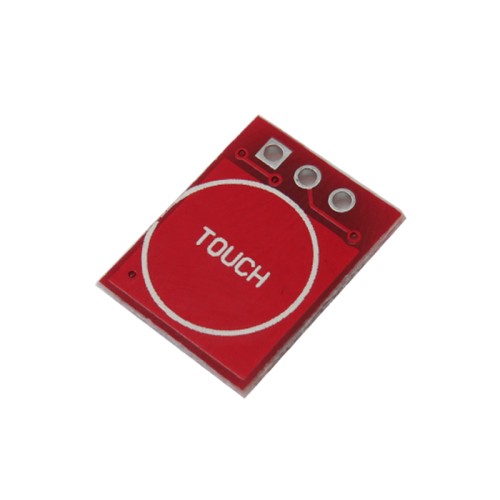

ابعاد کوچک ماژول برابر 11x15 میلی متر است و با سه پایه شامل VCC ، GND و سیگنال ، اتصال ساده و مستقیمی به میکروکنترلرها و سیستم های دیجیتال فراهم می کند . ماژول لمسی TTP223 خازنی قابلیت تشخیص لمس بدون تماس مستقیم را نیز دارد ، به طوری که با نزدیک شدن انگشت حتی در فاصله چند میلی متر ، عملکرد سوئیچ فعال می شود . این ویژگی امکان طراحی رابط های کاربری بهداشتی و ایمن را برای محیط های صنعتی ، بیمارستان ها ، مدارس و ادارات فراهم می کند .

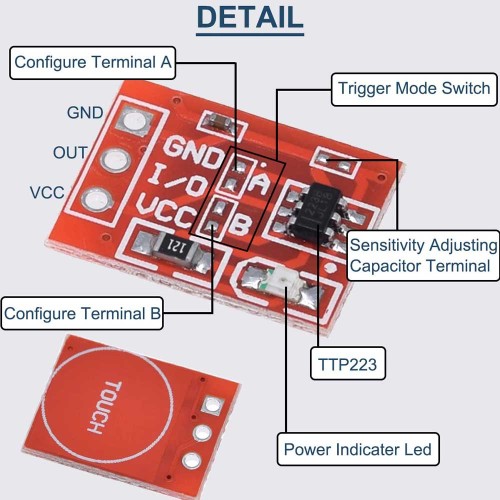

ماژول سنسور خازنی تاچ دارای حالت های مختلف کلیدزنی لحظه ای و دائمی است که توسط جامپرهای A و B قابل تنظیم می باشد . همچنین سطح ولتاژ خروجی می تواند به صورت ACTIVE HIGH یا ACTIVE LOW انتخاب شود . این ماژول ضد آب بوده و می تواند در محیط هایی که احتمال تماس با رطوبت یا گرد و غبار وجود دارد ، به خوبی عمل کند . توان مصرفی پایین و ابعاد کوچک از جمله ویژگی های برجسته این ماژول است .

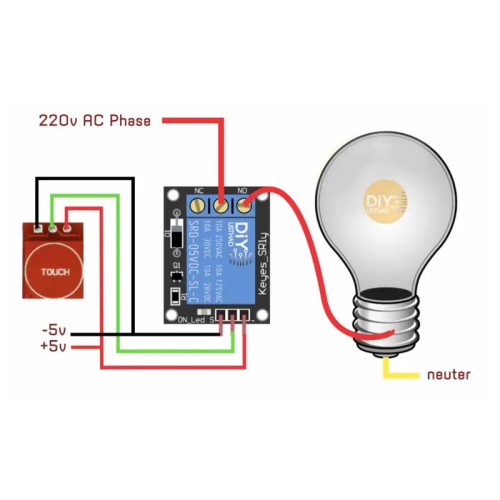

ماژول سنسور تاچ خازنی Mini TTP223 برای کاربردهای مختلفی مانند کنترل تردد ، ساعت زنی ، سیستم های صنعتی ، لوازم خانگی ، ماشین های فروش خودکار و مراکز اینفوتینمنت مناسب است . سنسور لمسی خازنی با جایگزینی کلیدهای مکانیکی ، طول عمر سیستم را افزایش داده و هزینه های نگهداری را کاهش می دهد . این ماژول امکان اتصال مستقیم به پردازنده ها را فراهم می کند و برای پروژه های DIY و لمسی سازی محصولات ، گزینه ای ایده آل محسوب می شود .

ماژول تاچ خازنی TTP223 با طراحی ساده ، ابعاد کوچک و قابلیت تشخیص لمس دقیق ، یکی از بهترین ماژول های موجود برای توسعه سیستم های لمسی و هوشمند است و با بسته 5 عددی عرضه می شود که برای استفاده در پروژه های گروهی و صنعتی مناسب است .

حالت تنظیم تحریک ماژول تاچ خازنی TTP223 :

این ماژول دارای تنظیمات مختلف برای حالت خروجی سیگنال لمسی است که توسط جامپرهای AB تعیین می شود. مقادیر جامپرها و عملکرد هر حالت به شرح زیر است :
AB = 00 : خروجی TTL با سطح بالا و غیر مسدود کننده است ، به این معنا که سیگنال لمسی به صورت معمولی و بدون قفل خودکار فعال می شود.
AB = 01 : خروجی TTL با سطح بالا و قفل خودکار است ، به طوری که پس از لمس ، سیگنال به طور خودکار تا آزاد شدن تنظیم باقی می ماند.
AB = 10 : خروجی TTL با سطح پایین و غیر مسدود کننده است ، که سیگنال لمسی با سطح منطقی پایین و بدون قفل فعال می شود.
AB = 11 : خروجی TTL با سطح پایین و قفل خودکار است ، به طوری که پس از لمس سیگنال سطح پایین با قفل فعال باقی می ماند.

توجه : مقدار 1 نشان دهنده حالت کوتاه و 0 نشان دهنده حالت بدون کوتاه است. این تنظیمات به کاربر امکان می دهد نوع پاسخ ماژول به لمس را بسته به نیاز پروژه انتخاب کند.

Features:

Voltage: 2.5-5.5 V
Current: 1.5 ~ 3 uA
Low Power at 3V
Waterproof
3 Pins: I/O, GND, VCC
Size: 11 * 15mm


Trigger Setting Mode :

( 1-> Short; 0-> No Short)
AB = 00: Non-blocking High TTL level output;
AB = 01: High-level auto-lock TTL level;
AB = 10: Low-level non-blocking TTL ouput;
AB = 11: Low-level auto-lock TTL ouput
