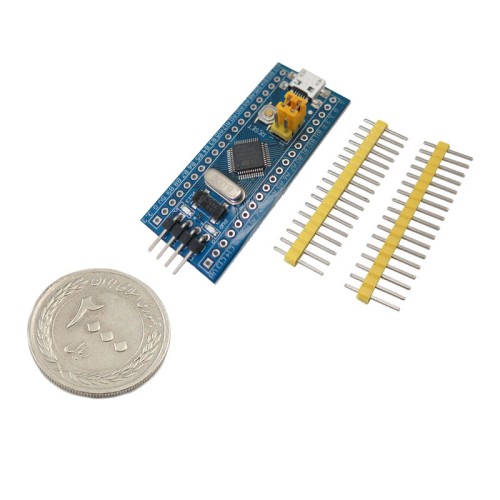

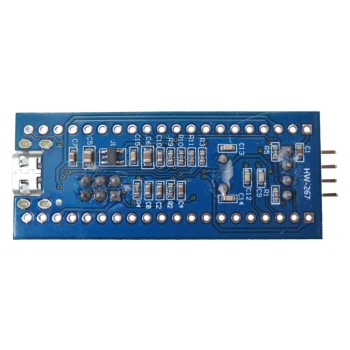

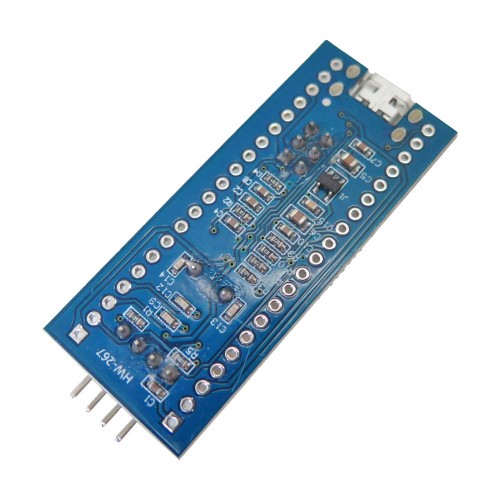

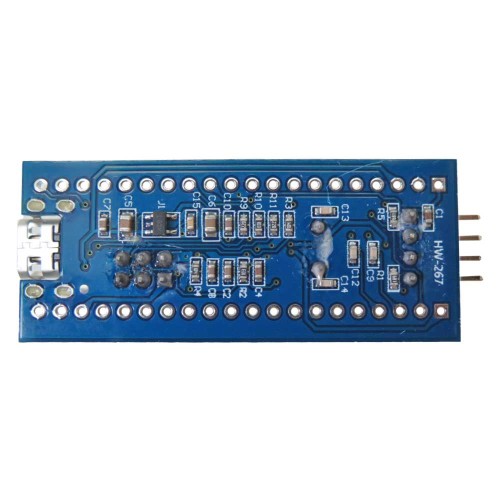

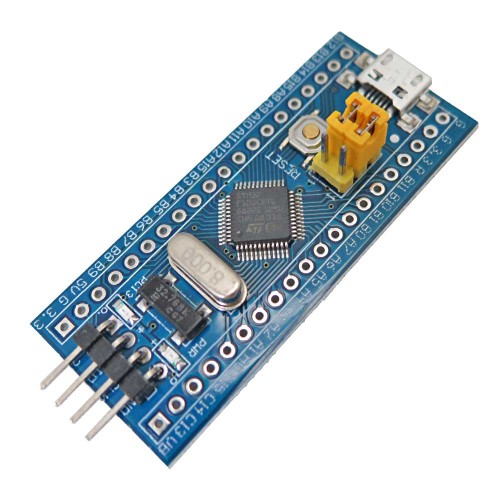

برد توسعه 32 بیتی STM32F103C8T6 مدل HW-621
برد توسعه 32 بیتی STM32F103C8T6 مدل HW-621 برد توسعه 32 بیتی STM32F103C8T6 مدل HW-621 برد توسعه 32 بیتی STM32F103C8T6 مدل HW-621 برد توسعه 32 بیتی STM32F103C8T6 مدل HW-621 برد توسعه 32 بیتی STM32F103C8T6 مدل HW-621 برد توسعه 32 بیتی STM32F103C8T6 مدل HW-621

برد توسعه 32 بیتی STM32F103C8T6 مدل HW-621

کد انبار : 2591-188-4299
مدل کالا : HW-261
جستارش : A1-06-0601B
موجودی: 13
قیمت:
164,360 تومان

تعداد: - +
   - یا -
برچسب ها: STM32F103C8T6, برد توسعه, stm32f, ARM, برد توسعه STM32F103C8T6

برد توسعه STM32F103C8T6

خانواده STM32 از سری میکروکنترلرهای 32 بیتی مبتنی بر پردازنده ARM Cortex می باشند که با هدف بوجود آمدن مفهوم جدیدی از آزادی عملکرد برای کاربران میکروکنترلرها ایجاد شده است. در این خانواده از میکروکنترلرها تلفیقی با کارآیی بالا، عملکرد همزمان، توان مصرفی پایین، پردازش سیگنال های دیجیتال استفاده شده است تا بالاترین سطح کیفی با حفظ یکپارچگی کامل و سهولت توسعه را ارائه دهد.

از جمله امکانات مهم برد توسعه 32 بیتی STM32F103C8T6 هسته Cortex M3 با سرعت 72MHZ، رابط موازی ، ADC 12 بیتی و دارا بودن رابط های متنوعی از جمله 2*SPI, 3*USART, 2*I2C, 1*CAN, 37*I/O port ... می باشد.


کاربرد برد توسعه مدل STM32F103C8T6:

  1. درایو موتور
  2. کاربردهای کنترلی
  3. تجهیزات پزشکی
  4. ساخت تجهیزات جانبی کامپیوترها
  5. پلتفرم های GPS
  6. کاربردهای صنعتی
  7. اینورترها
  8. پرینترها
  9. اسکنر
  10. سیستم های هشدار

مشخصات برد توسعه مدل STM32F103C8T6:

  1. CPU: ARM®32-bit Cortex®-M3 CPU Core
  2. حداکثر فرکانس 72MHz،DMIPS/MHz 1.25
  3. حافظه فلش: 64 یا 128 کیلو بایت، 20 کیلو بایت SRAM
  4. دارای دو اسیلاتور RC داخلی یکی به صورت تریم شده 8MHz و دیگری 40KHz برای کاربرد توان پایین
  5. Low- Power
  6. PLL برای CPU
  7. دارای 32KHZ برای RTC
  8. کنترل کننده 7 کاناله DMA
  9. لوازم جانبی پشتیبانی: تایمر، ADC، SPI، I2Cs و USART
  10. 7 تایمر
  11. پروتکل ارتباطی: 2*SPI, 3*USART, 2*I2C, 1*CAN, 37*I/O port
  12. دیباگ: پشتیبانی از JTAG / SWD و IAP
  13. مجهز به واحد محاسبات CRC

مستندات:
دیتاشیت برد STM32F103


Description:
STM32 is a family of 32-bit microcontroller integrated circuits by STMicroelectronics. The STM32 chips are grouped into related series that are based around the same 32-bit ARM processor core, such as the Cortex-M33F, Cortex-M7F, Cortex-M4F, Cortex-M3, Cortex-M0+, or Cortex-M0. Internally, each microcontroller consists of the processor core, static RAM, flash memory, debugging interface, and various peripherals.
The STM32 F1-series was the first group of STM32 microcontrollers based on the ARM Cortex-M3 core and considered their mainstream ARM microcontrollers. The F1-series has evolved over time by increasing CPU speed, size of internal memory, variety of peripherals.
The STM32F103C8T6 medium-density performance line family incorporates the high-performance ARM® Cortex®-M3 32-bit RISC core operating at a 72 MHz frequency, high-speed embedded memories (Flash memory up to 128 Kbytes and SRAM up to 20 Kbytes), and an extensive range of enhanced I/Os and peripherals connected to two APB buses.
All devices offer two 12-bit ADCs, three general-purpose 16-bit timers plus one PWM timer, as well as standard and advanced communication interfaces: up to two I2Cs and SPIs, three USARTs, a USB and a CAN.
The devices operate from a 2.0 to 3.6 V power supply. They are available in both the –40 to +85 °C temperature range and the –40 to +105 °C extended temperature range. A comprehensive set of power-saving modes allows the design of low-power applications.
The STM32F103C8T6 includes devices in six different package types: from 36 pins to 100 pins. Depending on the device chosen, different sets of peripherals are included, the description below gives an overview of the complete range of
peripherals proposed in this family.

Application:
motor drives
application control
medical and handheld equipment
PC and gaming peripherals
GPS platforms
industrial applications
PLCs
inverters
printers
scanners
alarm systems
video intercoms
HVACs

Features:

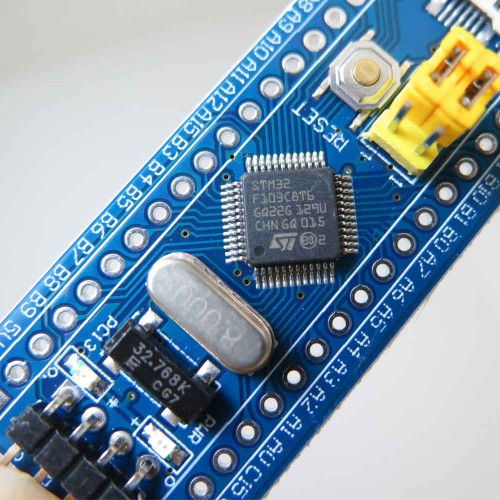

Microcontroller: STM32F103C8T6 - ARM 32 Cortex-M3 microcontroller with ARM Cortex-M3 32-bit core.
Debug Mode: SWD (with ST-LINK V2)
Immersion gold process, Longlife Service

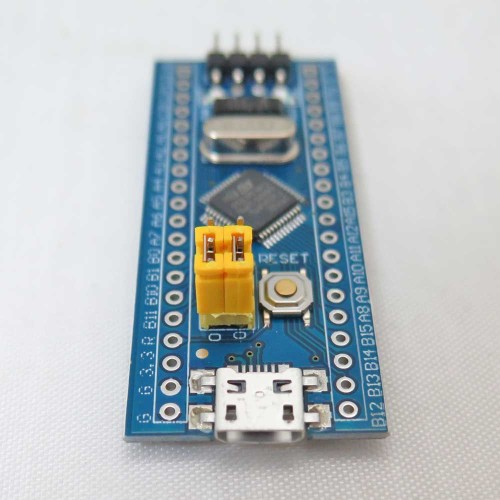

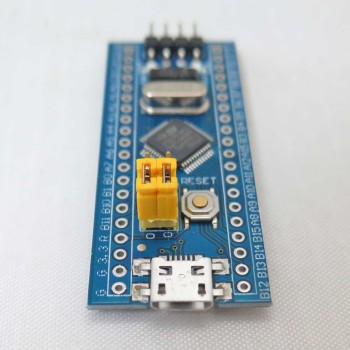

On-board reset button and power indicator LED
Power Supply Connector: Micro USB socket
On-board Test Indicator LED
On-board 100ma 3.3V Regulator
All GPIO are led out and the names of the pins are marked
Burning Times: 10k cycles
Operating Voltage: 3.3V
IO Logic Voltage: 3.3V
Digital I/O Pins: 37
Analog Input Pins: 10 (12bits)
Flash Memory: 64KB
RAM: 20KB
Package Type: LQFP
Number of Pins: 48
Programmable Clock Speed: 72 MHz (MAX)
