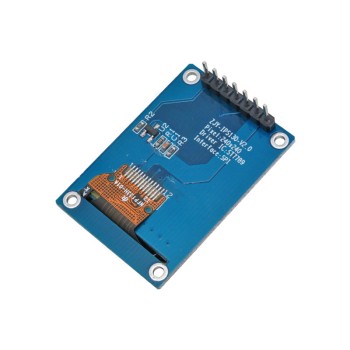

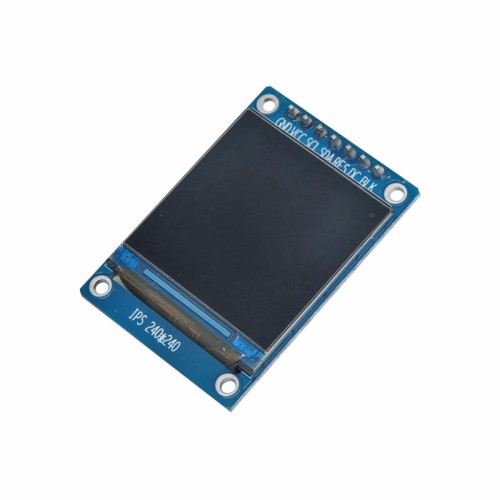

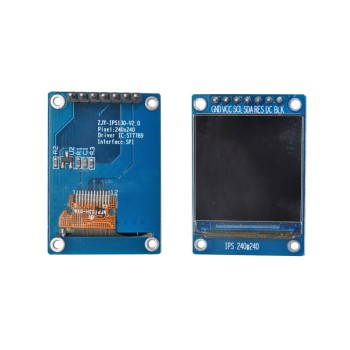

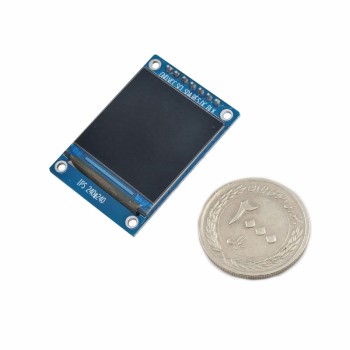

ماژول نمایشگر IPS LCD 1.3 inch با درایور SSH1106 و رابط SPI
ماژول نمایشگر IPS LCD 1.3 inch با درایور SSH1106 و رابط SPI ماژول نمایشگر IPS LCD 1.3 inch با درایور SSH1106 و رابط SPI ماژول نمایشگر IPS LCD 1.3 inch با درایور SSH1106 و رابط SPI ماژول نمایشگر IPS LCD 1.3 inch با درایور SSH1106 و رابط SPI ماژول نمایشگر IPS LCD 1.3 inch با درایور SSH1106 و رابط SPI

ماژول نمایشگر IPS LCD 1.3 inch با درایور SSH1106 و رابط SPI

کد انبار : 6244-429-10149
مدل کالا : IPS LCD-1.3
جستارش : A1-07-0601A
موجودی: در حال حاضر موجود نمی باشد. موجودی کالا
قیمت:
170,260 تومان

تعداد: - +
   - یا -
برچسب ها: IPS LCD, ال سی دی 1.3 اینچ, ماژول نمایشگر

ماژول نمایشگر 1.3 اینچ IPS LCD با درایور SSH1106 و رابط SPI

 این ماژول نمایشگر یا ال سی دی از نوع IPS می باشد که اندازه آن 1.3 اینچ است و رزولوشن 240 × 240 پیکسلی دارد. در این ماژول صفحه نمایش از درایور ST7789VW برای راه اندازی استفاده شده است. در نمایشگرهای IPS که مخفف عبارت In-plane Switching است و یکی از پیشرفته‌ترین فنآوری‌های TFT LCD به حساب می‌آید ، صفحه نمایش معمولاً در برابر فشار مقاومت خوبی دارد و دامنه دید گسترده‌ای را در اختیار کاربران قرار می‌دهد.


کاربرد ماژول صفحه نمایش IPS LCD 1.3 inch  :

  1. پروژه های الکترونیک
  2. نمایش اطلاعات
  3. اینترنت اشیاء
  4. و ...

مشخصات ماژول صفحه نمایش IPS LCD 1.3 inch :

  1. سایز : 1.3 اینچ
  2. حالت نمایش : IPS به طور معمول سیاه و سفید
  3. فرمت نمایش گرافیکی : 240RGB*240 Dot-matrix
  4. رابط : SPI
  5. درایور آی سی : ST7789VW
  6. ابعاد : 27.78 (W) * 39.22 (H) * 3.0 +/-0.1 (T) میلی متر
  7. رزولوشن : 240RGB*240 Dots
  8. ناحیه فعال ال سی دی : 23.4 (W) * 23.4 (H)
  9. دمای عملیاتی : -20 تا 70 درجه سانتیگراد

Description:
This display module is of IPS type, its size is 1.3 inches and it has a resolution of 240 x 240 pixels. In this module, the display of the ST7789VW driver is used to launch.

Applications:
IOT
Electronic Projects
Data Monitoring

Features:
SIZE 1.3inch
Display Mode Normally black IPS
Display Format Graphic 240RGB*240 Dot-matrix
Input Data SPI interface
Drive IC ST7789VW
Dimensional outline 27.78(W)*39.22 (H)*3.0+/-0.1(T)mm
Resolution 240RGB*240 Dots
LCD Active area 23.4 (W)*23.4 (H)
Dot pitch 0.0975(H) x 0.0975(V) mm
Viewing Direction All View
Operating Temperature -20～70°C

Pin Descriptions：
PIN No Symbol Description
1 GND Ground
2 VCC Power 3.3V
3 SCL Serial clock pin.
4 SDA Serial data input
5 RES LCM Reset pin
This pin is reset signal input. When the pin is low, initialization of the chip is
executed. Keep this pin pull high during normal operation.
6 DC Data/Command Control
7 BLK Backlight control pin
