محافظ اشعه UV قرمز رنگ مناسب PCB
محافظ اشعه UV قرمز رنگ مناسب PCB محافظ اشعه UV قرمز رنگ مناسب PCB محافظ اشعه UV قرمز رنگ مناسب PCB

محافظ اشعه UV قرمز رنگ مناسب PCB

کد انبار : 3682-115-5853
مدل کالا : solder mask 10CC
جستارش : B1-02-1403A
موجودی: 29
قیمت:
100,020 تومان

تعداد: - +
   - یا -
برچسب ها: سولدر ماسک, چاپ سولدر, رنگ محافظ UV

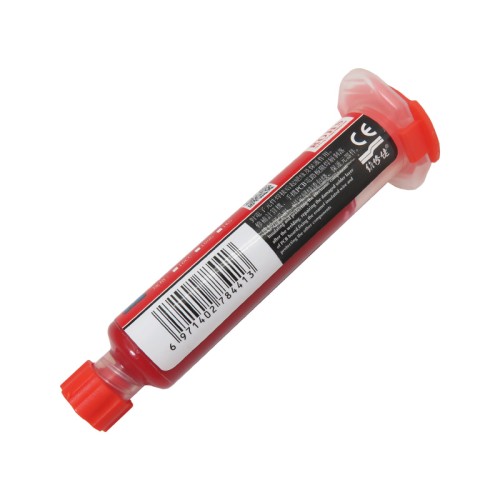

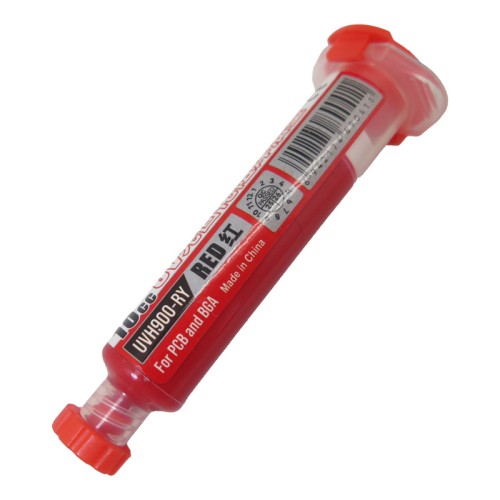

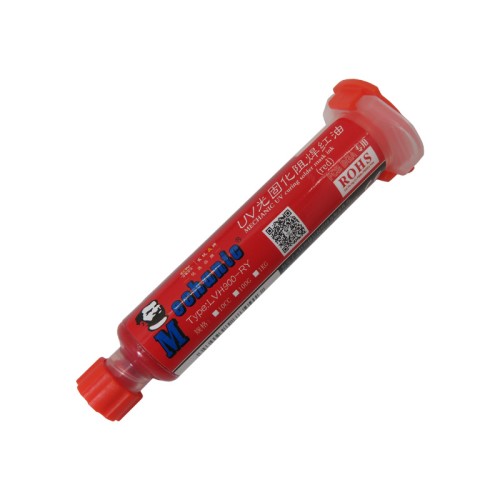

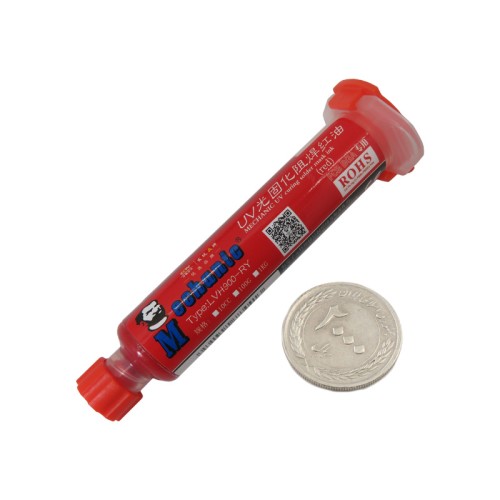

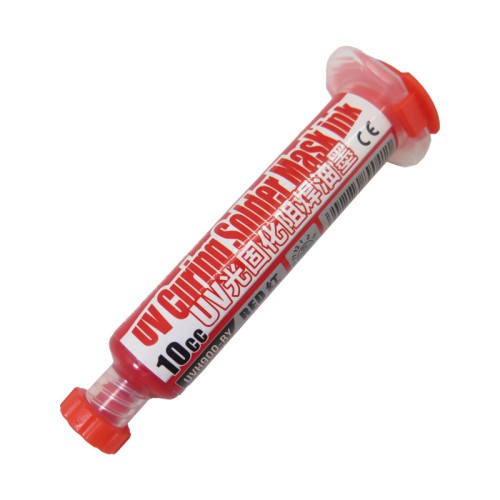

سولدر ماسک برد مدار چاپی قرمز رنگ حجم 10 سی سی

برای ایجاد یک لایه حافظت بر روی برد مدار چاپی از سولدر ماسک استفاده می شود. اما باید توجه داشت در هنگام استفاده بر روی مسیر اتصالات و محل لحیم کاری ریخته نشود.
این رنگ محافظ UV ده گرمی مناسب PCB و قرمز رنگ است یعنی با آغشته کردن برد مدار چاپی به این رنگ و قرار دادن زیر نور UV، برد قرمز می شود.

استفاده از چاپ سولدر باعث می شود تا برد مدار چاپی در مقابل عواملی مانند اکسید شدن حفاظت شود و زیبایی به برد دهد.
سولدر ماسک را قبل از استفاده به خوبی تکان دهید و این مهم را در نظر بگیرید که رنگ محافظت UV قابل رقیق شدن نیست.


کاربرد چاپ سولدر:

  1. ساخت برد مدار چاپی

مشخصات چاپ سولدر:

  1. رنگ: سفید
  2. وزن: 10 گرم
  3. درجه سختی: 5
  4. گرانروی: 200 ± 50PS
  5. تحمل حرارت ذوب شدن: 260°C±5°C برای 10 ثانیه تا سه مرتبه
  6. دمای نگهداری : 22±2°C
  7. رطوبت نگهداری: 55±5% RH

Description:

1. Used for insulation and protection after soldering of electronic components;
2. The circuit board is ideal for the protection of repair fluids and components;
3. small batch PCB production circuit layer surface protection solder mask; Dedicated to various PCB circuit board solder mask peeling or partial damage, and flying wire insulation curing, repair the motherboard phone material, can also be used to make a small amount PCB.

Instructions:
In the maintenance of computer or mobile phone, when the PCB line is broken, first use the enameled wire to weld the flying wire, then apply a layer of green oil, put it in the natural state for a few hours, and conditionally can be irradiated for a few minutes under ultraviolet light. The green oil will fix the leads well and provide good insulation!
Special Purpose:
When the motherboard is dropped when the north-south bridge is used, we can use the enameled wire to make the solder joints, and then connect the flying wires on the pads. At this time, the paint can be completed as before!

Application:
PCB designing

Specifications:
Viscosity: 25 degrees Celsius ,200 ± 50PS with good thixotropy particle size: <15n
Curing conditions: 80W/cm × 3 high-pressure mercury lamp, 10cm irradiation distance 4-6 m/min
Adhesion: 100/100
Hard: 5H
Welding heat resistance: 260°C±5°C for 10 seconds x 3 times
Solvent resistance: trichloroethane boils 2 minutes
Insulation resistance: more than 1 × 1013 of normal 40 ° C RH 95% 72 hours after the 1 × 1012
Dielectric Strength: >500V/mil
Storage: temperature 22±2°C, humidity 55±5% RH
Note: Complete mixing before use
Special note: the use of this ink cannot be diluted
