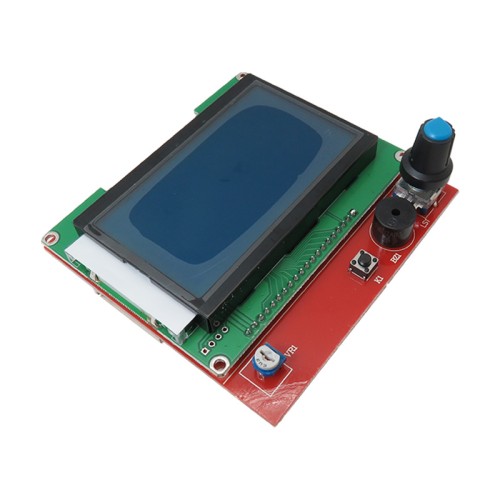

LCD گرافیکی 128 در 64 پرینتر سه بعدی
LCD گرافیکی 128 در 64 پرینتر سه بعدی LCD گرافیکی 128 در 64 پرینتر سه بعدی LCD گرافیکی 128 در 64 پرینتر سه بعدی LCD گرافیکی 128 در 64 پرینتر سه بعدی LCD گرافیکی 128 در 64 پرینتر سه بعدی

LCD گرافیکی 128 در 64 پرینتر سه بعدی

کد انبار : 1244-128-2455
مدل کالا : 128x64-Reprap-LCD
موجودی: در حال حاضر موجود نمی باشد. موجودی کالا
قیمت:
575,450 تومان

تعداد: - +
   - یا -
برچسب ها: پرینتر سه بعدی, LCD گرافیکی, LCD, 128x64-Reprap-LCD

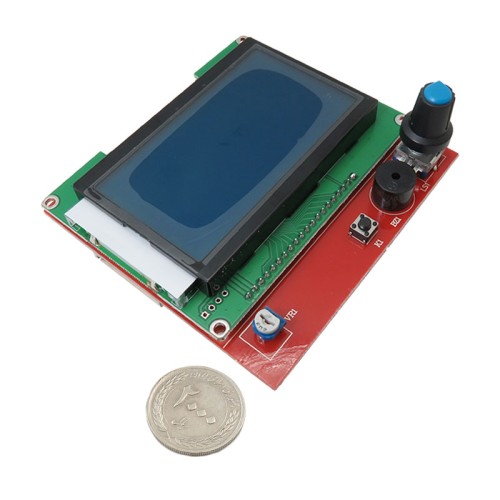

نمایشگر و کنترلر 128 در 64 گرافیکی پرینتر سه بعدی

* این کالا دارای ضرب دیدگی جزئی در گلس LCD میباشد اما در عملکرد ماژول تاثیری ندارد و با قیمت مناسب تری به فروش میرسد *

ماژول نمایشگر دستگاهی است که قابلیت نمایش تصاویر و المان‌های مختلف را دارد. شیوه انتقال تصاویر به نمایشگر بستگی به پروتکل ارتباطی آن دارد. مانند ال سی دی های آردوینو که برای راه اندازی باید از پین‌های میکروکنترلر استفاده کرد. نمایشگر ال سی دی یا ماژول LCD بر اساس تعداد رنگ، توانایی لمسی بودن، ابعاد و... دسته بندی می‌شوند.
تقریبا اکثر پرینترهای سه بعدی مجهز به نمایشگر و کنترلر پرینتر سه بعدی جهت نمایش پارامترهای دستگاه پرینتر سه بعدی و کنترل قسمتهای مختلف دستگاه هستند. استفاده از نمایشگر و یا کنترلر این امکان را به کاربر می دهد که بتواند دستگاه را بدون نیاز به کامپیوتر راه اندازی یا کنترل نماید.
استفاده از کنترلر در پرینتر سه بعدی این امکان را فراهم می کند تا در حین پرینت برخی از پارامترهای پرینت از قبیل سرعت، میزان تزریق، دما و غیره را کنترل نموده و در صورت لزوم آنها را تغییر دهد. پیچ ولوم جهت حرکت در بین منوهای داخلی می باشد که با چرخاندن و فشار دادن آن می توان گزینه و یا منوی  مورد نظر را انتخاب کرده و یا تغییر داد.

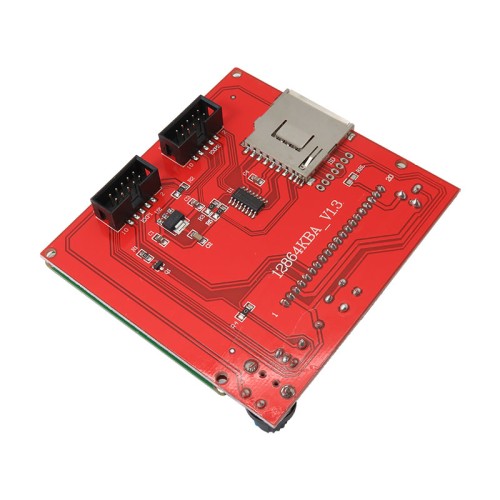

ماژول نمایشگر LCD پرینتر سه بعدی قابلیت پشتیانی از SD کارت را دارد که می‌تواند از این طریق فایل‌ها و طراحی‌های G-Code را بر روی SD کارت ذخیره کرده و به وسیله پرینتر سه بعدی بدون نیاز به کامپیوتر چاپ کرد. از طریق این نمایشگر و کابل‌های مربوطه می‌توان به برد Ramps1.4 یا 1.6متصل شد که این ویژگی باعث پرکاربرد بودن این ماژول شده است. امکاناتی از قبیل کالیبراسیون و نمایش حرکت محور‌ها از طریق انکودر چرخشی کنترلر هوشمند، از مهمترین ویژگی‌های این ماژول محسوب می‌شود.


کاربرد LCD گرافیکی 128 در 64 پرینتر سه بعدی:

  1. پرینتر سه بعدی
  2. دستگاه cnc

مشخصات LCD گرافیکی 128 در 64 پرینتر سه بعدی:

  1. ولتاژ تغذیه: 5 ولت
  2. فرمت شبکه ای: 64 × 128
  3. کنترلر: ST7920
  4. ابعاد: 12.5 × 70 × 78 میلی متر
  5. اندازه سوراخ: 0.55 × 0.39 میلی متر
  6. فاصله مرکزی سوراخ: 0.6 × 0.44 میلی متر
  7. ابعاد صفحه: 44 × 62 میلی متر
  8. دمای کاری: 70 ~ 20- درجه سانتی گراد
  9. رنگ صفحه نمایش: آبی
  10. رنگ کاراکتر: سفید

امکانات نمایشگر LCD Ramps رزولوشن 128 در 64:

  1. اتصال آسان به برد RAMPS توسط کابل و کانکتور همراه آن.
  2. دارای اسلات برای اتصال مستقیم کارت های حافظه و پرینت کردن مجزای طرح‌های سه بعدی.
  3. انجام عملیاتی نظیر کالیبراسیون و حرکات محورها توسط انکدر چرخشی موجود روی برد.
  4. با استفاده از انکدر ولومی موجود بروی برد میتوان در منو ها دستگاه حرکت کرده و به اطلاعات دسترسی پیدا کرد.
  5. این نمایشگر با کنترل کننده های مدل ramps 1.4 سازگاری دارد و با فریمور های marlin و repiter قابل راه اندازی است.

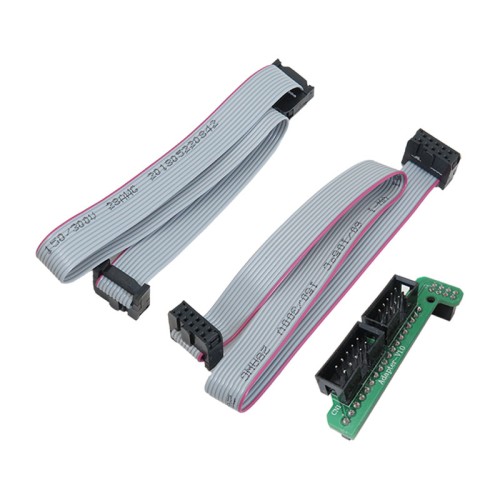

اقلام نمایشگر LCD Ramps رزولوشن 128 در 64:

  1. دو عدد کابل FC
  2. مبدل Ramps
  3. ماژول LCD گرافیکی

مستندات:
عملکرد 128x64-Reprap-LCD


Description:
This full graphic Smart Controller contains an SD-Card reader, a rotary encoder and a 128 x 64 dot matrix LCD display. You can easily connect it to your Ramps board using the "smart adapter" included.
After connecting this panel to your Ramps you don't need your pc any more, the Smart Controller supplies power for your SD card. Furthermore, all actions like calibration and axes movements can be done by just using the rotary encoder on the Smart Controller. You can print your 3D designs without PC, just with a g-code design stored on the SD card.
ST7920 LCD controller/driver IC can display alphabets, numbers, Chinese fonts, and self-defined characters. It supports 3 kinds of bus interface, namely 8 bit/ 4bit and serial. All functions, including display RAM, character generator ROM, LCD display drivers and control circuits are all in a one-chip solution.

Note:
1. Some versions of this board have the notched connectors that connect in wrong way. If your controller only flickers and beeps, cut off the notches on the cables and insert them upside down.
2. Some clones of this board use really slow LCD displays so their signal timings need to be adjusted.
3. This signs show that the display gets slightly corrupted. (which can also be cabled to long)
4. In marlin frame ware(1.1.9) add the following to configuration.h to override the default settings.
add "#define ST7920_DELAY_1 DELAY_NS(0)"
add "#define ST7920_DELAY_2 DELAY_NS(0)"
add "#define ST7920_DELAY_3 DELAY_NS(63)" // this is the defaults for a 16mhz processor (ie a mega2560)
This is used as follows.
For each bit that is sent over SPI
Set the clock pin low and wait for ST7920_DELAY_1
Set the data pin and wait for ST7920_DELAY_2
Set the clock pin high and wait for ST7920_DELAY_3
Slower LCD's seem to need ST7920_DELAY_3 increased.

Features:
Power Supply Voltage: 5V
Lattice format: 128 x 64
Controller: ST7920
Size: 78mm x 70mm x 12.5mm
Point Size: 0.39mm x 0.55mm
Point Center Distance :0.44mm x 0.6mm
Screen Size: 62mm x 44mm
Working Temperature: -20 ~ 70 C
Display Color: Blue
Character Color: White

Package Include:
1x LCD 12864 Smart Controller
1x Smart Adapter
2x 30cm FC Cable
