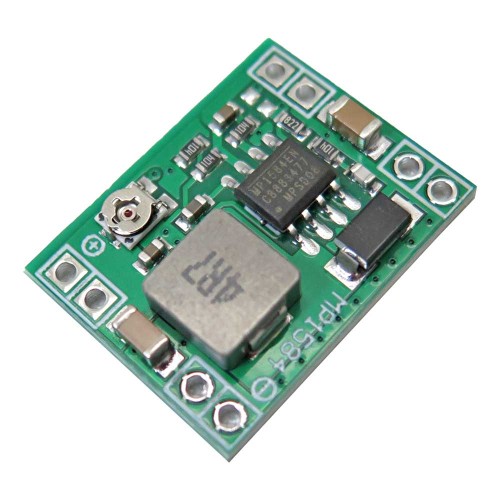

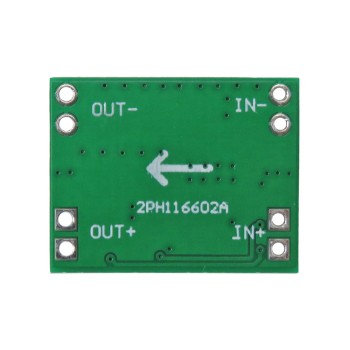

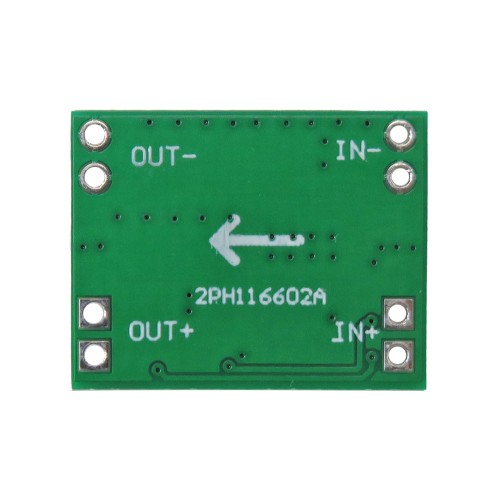

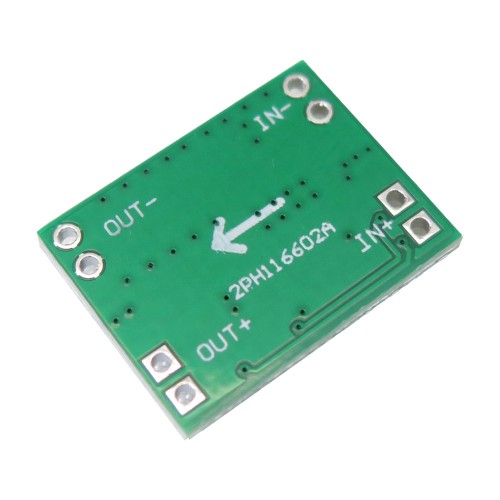

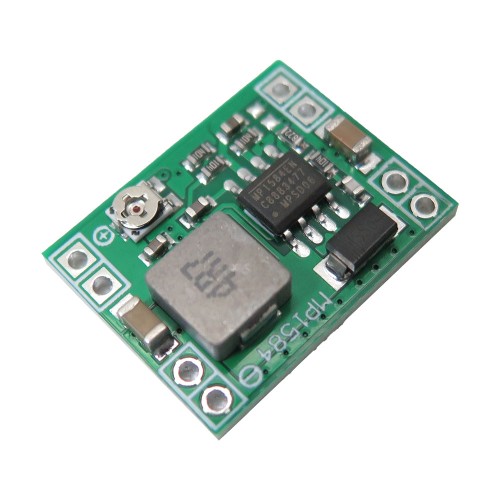

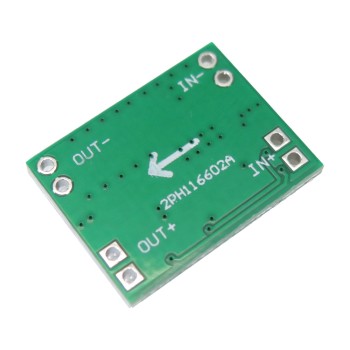

ماژول رگولاتور DC به DC کاهنده MP1584EN با قابلیت تنظیم ولتاژ خروجی
کد انبار : 523-136-1520
مدل کالا : MP1584EN
جستارش : A1-05-0201B
موجودی: در حال حاضر موجود نمی باشد. موجودی کالا
مدل کالا : MP1584EN
جستارش : A1-05-0201B
موجودی: در حال حاضر موجود نمی باشد. موجودی کالا
قیمت:
27,410 تومان
ماژول رگولاتور DC به DC کاهنده MP1584EN با قابلیت تنظیم ولتاژ خروجی
مبدل DC به DC یا DC to DC Converter نوعی مبدل الکترونیکی است که جریان DC را از یک منبع دریافت می کند، سپس جریان DC را به صورتی دیگر با سطح ولتاژ بالاتر یعنی مبدل DC به DC افزاینده و یا سطح ولتاژ پایین تر یعنی مبدل DC به DC کاهنده تغییر می دهد.
مبدل DC به DC در منبع تغذیه سوئیچینگ، ماژول ها و بردهای Embedded و پروژه های الکترونیک و رباتیک برای قسمتی از مدار که به ولتاژ و جریان خاصی نیاز است به کار می رود.مبدل DCبه DC علاوه بر افزایش یا کاهش جریان، تثبیت جریان و ولتاژ را هم انجام می دهد.

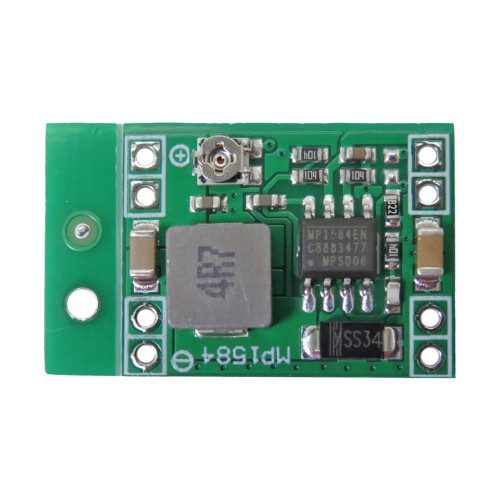

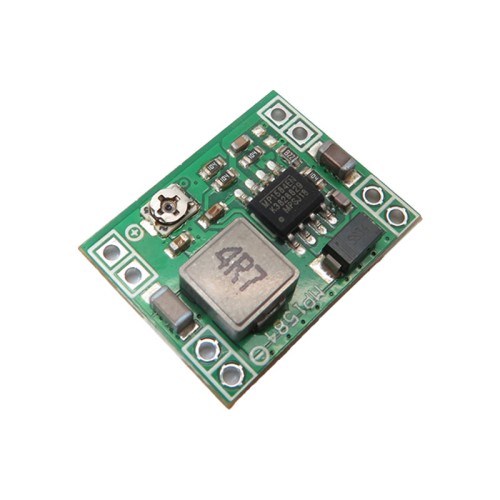

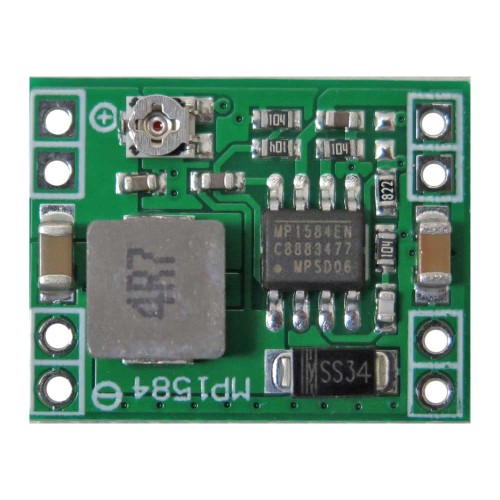

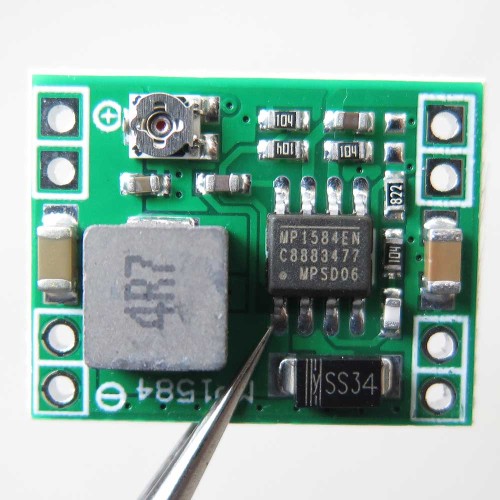

ماژول MP1584EN یک رگولاتور کاهنده فرکانس بالا می باشد که دارای جریان خروجی 3 آمپر می باشد و ولتاژ خروجی به وسیله پتانسیومتر موجود بر روی برد قابل تنظیم می باشد.
کاربرد ماژول رگولاتور DC به DC کاهنده 3 آمپر MP1584EN:
- تبدیل برق ولتاژ بالا
- خودرو
- برق صنعتی
- شارژ باتری
مشخصات ماژول رگولاتور DC به DC کاهنده 3 آمپر MP1584EN:
- ولتاژ ورودی: 28 ~ 7 ولت
- ولتاژ خروجی: 25 ~ 0.8 ولت
- جریان خروحی(حداکثر): 3 آمپر
- بازدهی تبدیل: 96 درصد
- ریپل خروجی: کمتر از 30 میلی ولت
- فرکانس سوییچینگ: 570 کیلوهرتز
- دمای کار: 150+ ~ 40- درجه سانتی گراد
- محافظ: ولتاژ زیاد، دمای بیش از حد، جریان بیش از حد، حفاظت در برابر اتصال کوتاه
- (عدم حفاظت در برابر پلاریته معکوس)

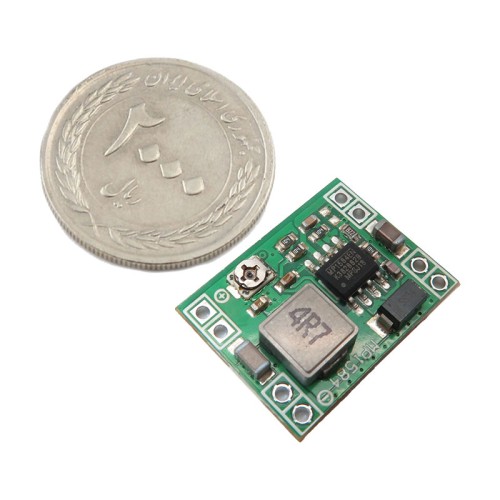

- ابعاد: 4 * 16.9 * 22.5 میلی متر
مستندات:
دیتاشیت MP1584EN
Description:
The MP1584 is a high frequency step-down switching regulator with an integrated internal high-side high voltage power MOSFET. It provides 3A output with current mode control for fast loop response and easy compensation.
The wide 7V to 28V input range accommodates a variety of step-down applications, including those in an automotive input environment. A 100µA operational quiescent current allows use in battery-powered applications.
High power conversion efficiency over a wide load range is achieved by scaling down the switching frequency at light load conditions to reduce the switching and gate driving losses.
The frequency foldback helps prevent inductor current runaway during startup and thermal shutdown provides reliable, fault-tolerant
operation.
By switching at 570KHz, the MP1584 is able to prevent EMI (Electromagnetic Interference) noise problems, such as those found in AM radio and ADSL applications.

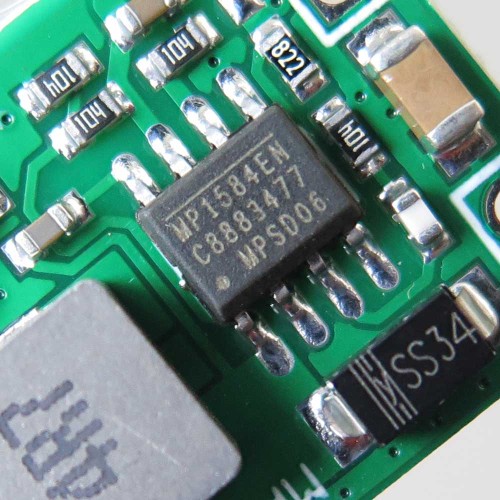

The MP1584 is available in a thermally enhanced SOIC8E package.
At moderate to high output current, the MP1584 operates in a fixed frequency, peak current control mode to regulate the output voltage.
The PWM cycle is initiated by the internal clock. The power MOSFET is turned on and remains on its current until reaches the value set by the COMP voltage. When the power switch is off, it remains off for at least 100ns before the next cycle starts. If in one PWM period, the current in the power MOSFET does not reach the COMP set current value, the power MOSFET remains on, saving a turn-off operation.
Application:
High Voltage Power Conversion
Automotive
Industrial Power
Distributed Power
Battery Powered
Features:
Input Voltage: 7-28V
Output Voltage: 0.8V-25V
Output Current: 3A Max
Conversion Efficiency: 96% Max
Output Ripple: <30mv
Switching Frequency: 570KHz
Operating Temperature: -40 -150 ℃
Protection: Under-voltage lockout (UVLO), Over-voltage, Over-temperature (Thermal shutdown), Over-current, Short circuit protection (No reverse polarity protection)
Size: 22.5MM * 16.9MM * 4MM
