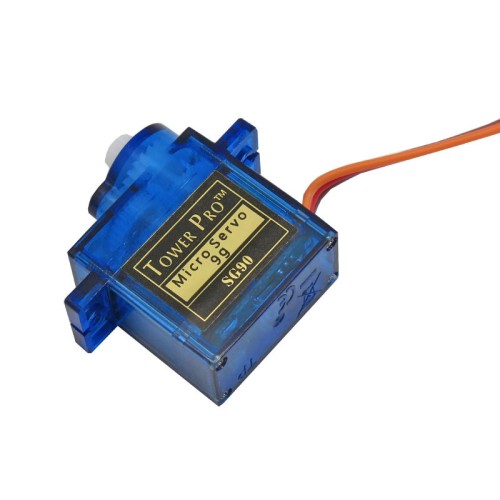

سروو موتور SG90
سروو موتور SG90 سروو موتور SG90 سروو موتور SG90 سروو موتور SG90 سروو موتور SG90 سروو موتور SG90 سروو موتور SG90 سروو موتور SG90 سروو موتور SG90

سروو موتور SG90

کد انبار : 106-94-1049
مدل کالا : H512-SG90
جستارش : B2-19-0301A
موجودی: 189
قیمت:
86,480 تومان

تعداد: - +
   - یا -
برچسب ها: موتور میکرو, سروو موتور آنالوگ

میکرو سرو موتور 180 درجه SG90

سروو موتور SG90 مینی آنالوگ یکی از محبوب ترین و پرکاربردترین سروو موتورها در حوزه های آموزشی ، مدل سازی و پروژه های کنترلی سبک می باشد که به دلیل ابعاد کوچک ، وزن سبک و دقت بالای حرکت مورد استقبال قرار گرفته است . این سروو موتور با استفاده از موتور جریان مستقیم DC کوچک و سیستم گیربکس پلاستیکی داخلی توانایی چرخش با دقت و کنترل بسیار بالا را دارد که در بسیاری از پروژه ها و دستگاه های کنترلی به کار می رود .

یکی از ویژگی های مهم این سروو موتور استفاده از دنده پلاستیکی (Nylon) است که باعث کاهش وزن کلی و کاهش هزینه تولید می شود و در عین حال مقاومت مناسبی در برابر سایش و فرسایش فراهم می آورد . این محصول با ولتاژ کاری بین 3.5 ولت تا 6 ولت کار می کند و سرعت عملکرد آن در حالت بدون بار 0.12 ثانیه برای چرخش 60 درجه است که نشان دهنده سرعت بالای پاسخگویی آن می باشد . گشتاور استال یا حداکثر نیروی چرخشی این سروو موتور 1.98 کیلوگرم بر سانتی متر است که امکان کنترل و حرکت اجسام سبک و متوسط را فراهم می کند .

زاویه چرخش دقیق سروو موتور SG90 تا 170 درجه است و این محدوده گسترده باعث می شود بتوان از آن در کنترل دقیق حرکات مختلف استفاده کرد . این مشخصات فنی موجب شده تا موتور میکرو سروو SG90 به عنوان یکی از بهترین گزینه ها برای پروژه های رباتیک و مدل سازی شناخته شود . ابعاد این سروو موتور دنده پلاستیکی برابر با 23 در 22 در 12 میلی متر است و وزن آن تنها 9 گرم است که برای کاربردهایی که نیاز به قطعات سبک و کوچک دارند مناسب است .

سیم اتصال موتور به طول 24.5 سانتی متر امکان نصب آسان و فاصله مناسب از بردهای کنترل را فراهم می کند . این سروو موتور در کاربردهای متنوعی مانند رباتیک آموزشی ، مدل های کنترلی خودرو ، هواپیما و هلیکوپتر ، پروژه های DIY ، ساخت ابزارهای دقیق کوچک و همچنین دستگاه های الکترونیکی کوچک به کار می رود . عملکرد دقیق و قابل اطمینان سروو موتور آنالوگ SG90 باعث شده تا در دستگاه هایی که نیاز به کنترل موقعیت یا حرکت دقیق دارند ، انتخاب اول مهندسان و سازندگان باشد .

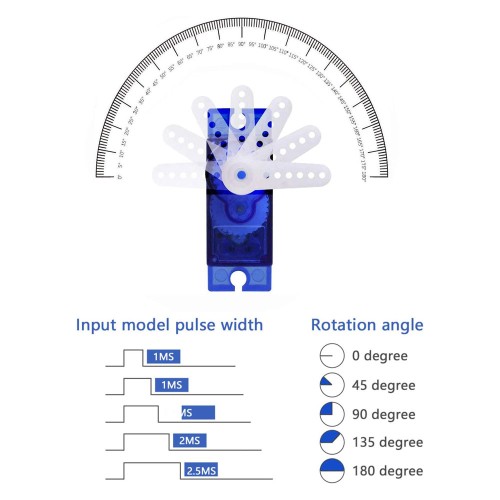

از نظر فنی ، این سروو دارای مدولاسیون آنالوگ است و با سیگنال PWM کنترل می شود . عرض پالس ورودی آن بین 500 میکرو ثانیه تا 2400 میکرو ثانیه متغیر است که این پارامتر باعث تنظیم دقیق زاویه چرخش می شود . همچنین محدوده دمای کاری این سروو موتور کوچک بین منفی 30 درجه سانتی گراد تا مثبت 60 درجه سانتی گراد است که امکان استفاده در محیط های مختلف با شرایط متفاوت را فراهم می کند . سروو موتور SG90 مینی آنالوگ با قیمت مناسب و کیفیت قابل قبول گزینه ای ایده آل برای پروژه های آموزشی و ساخت مدل های کنترلی می باشد .

کاربرد :

  1. کنترل فرمان در مدل های کنترلی خودرو
  2. تنظیم سطوح بال هواپیماهای مدل سازی شده
  3. ساخت ربات های آموزشی و سرگرمی
  4. کنترل حرکت بازوها و اهرم های مکانیکی کوچک
  5. باز و بسته کردن سینی دیسک در دستگاه های الکترونیکی
  6. تنظیم سرعت و موقعیت در پروژه های DIY و الکترونیکی

مشخصات :

  1. نام کالا : سروو موتور مینی آنالوگ SG90
  2. نوع مدولاسیون : آنالوگ
  3. ولتاژ کاری : بین 3.5 ولت تا 6 ولت
  4. گشتاور استال (حداکثر نیروی چرخشی) در ولتاژ 4.8 ولت : 1.98 کیلوگرم سانتی متر
  5. محدوده چرخش : 170 درجه
  6. سرعت عملکرد در ولتاژ 4.8 ولت و بدون بار : 0.12 ثانیه برای 60 درجه چرخش
  7. عرض پالس ورودی : 500 میکرو ثانیه تا 2400 میکرو ثانیه
  8. پهنای باند مرده (Dead band width) : 7 میکرو ثانیه
  9. محدوده دمای کاری : منفی 30 درجه سانتی گراد تا مثبت 60 درجه سانتی گراد
  10. جنس دنده ها : نایلون (پلاستیک)
  11. وزن : 9 گرم
  12. طول سیم اتصال : 24.5 سانتی متر

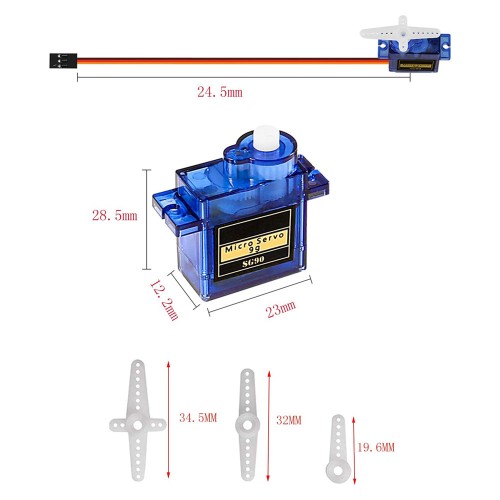

  13. ابعاد : 12x22x23 میلی متر

مستندات:
مشاهده نمونه کد آردوینو سروو SG90
مشاهده ویدئو سروو موتور SG90


Features:

Name: SG90 Mini Analog Servo
Modulation: Analog
Operating Speed (4.8V no load): 0.12sec/60 degrees
Stall Torque: 1.98kg·cm (4.8V)
Pulse Width: 500µs - 2400µs
Rotational Range: 170°
Speed: 0.32 oz (9.0 g)
Operating Voltage: 3.5-6V
Temperature Range: -30℃~60℃
Dead Band Width: 7us
Connector Wire Length: 24.5cm
Gear Material: Nylon
Size : 23mm x 22mm x 12mm

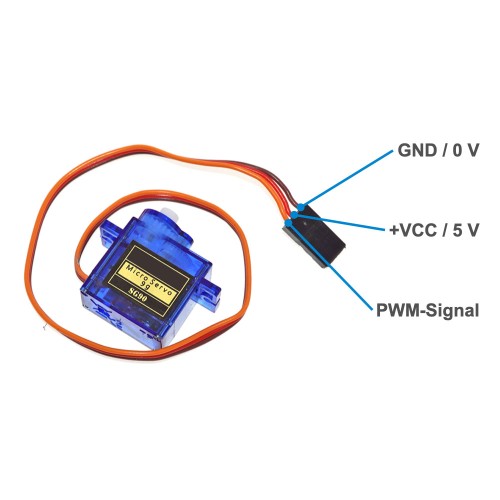

Motor Connections:

Yellow: PWM
Red: Supply
Brown: Ground
