برد آردوینو مدل NANO RF

برد آردوینو NANO-RF با پردازنده ATmega328p و مبدل CH340G

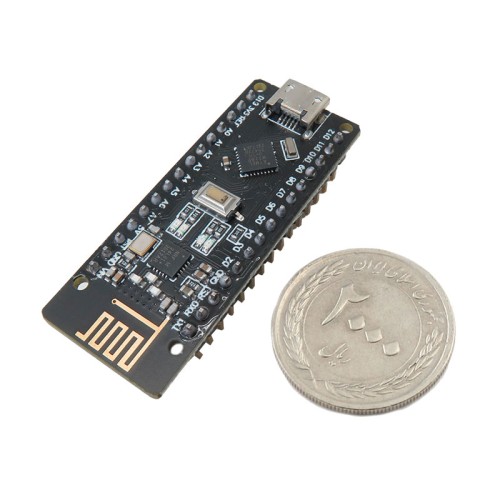

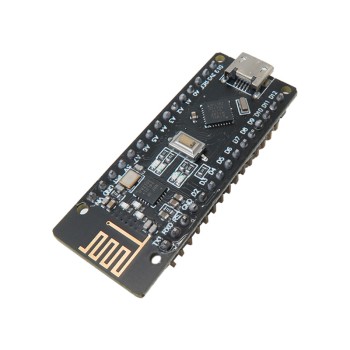

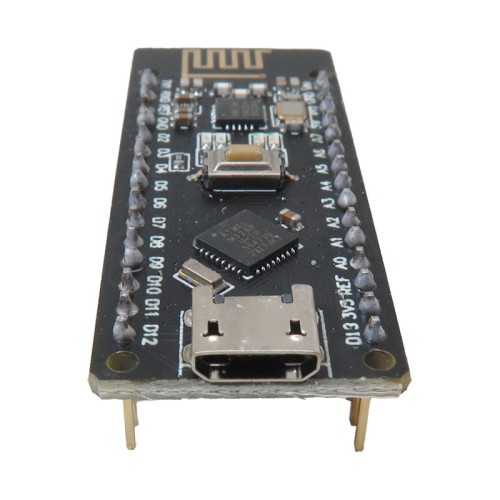

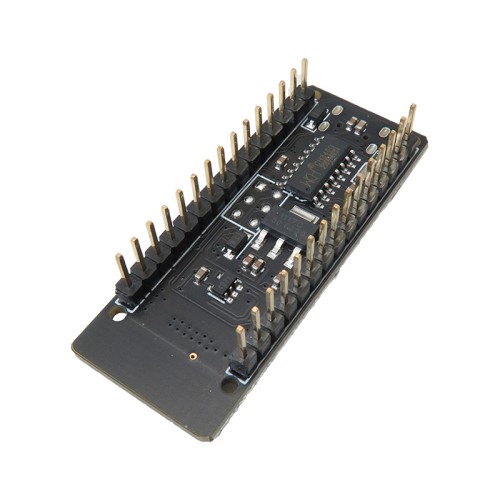

برد Arduino NANO-RF یک برد متشکل از برد آردوینو نانو و مدار وایرلس NRF24L01 با فرکانس 2.4 گیگاهرتز است و مبتنی بر میکروکنترلر با معماری AVR و پردازنده ATmega328P می باشد.
برد آردوینو نانو آر اف مشابه برد نانو ورژن 3  است با پایه های مشابه و امکان اتصال به وایرلس و تبادل داده از طریق وایرلس 2.4 گیگاهرتزی دارد و امکان تبادل بین دو آردوینو و سایر تجهیزات وایرلس برقرار می شود.
در این برد آردوینو از مبدل USB به سریال CH340G استفاده شده و فرکانس کلاک آن به 16 مگاهرتز می رسد و با داشتن برد وایرلس بر روی برد میکروکنترلر، فضای کمتری را برای کنترل ریموت اشغال می کند.

کاربرد برد آردوینو مدل NANO RF:

1. پروژه های الکترونیک
2. اینترنت اشیا
3. ریموت کنترل

مشخصات برد آردوینو مدل NANO RF:

1. چیپ میکروکنترلر: ATmega328P-MU QFN32
2. بوت لودر: Newest 1.8.8
3. وایرلس: Nrf24L01+ 2.4Gفرکانس کار: 2.4 گیگاهرتز

4. معماری: AVR
5. ولتاژ ورودی: تغذیه USB و پین Vin
6. ولتاژ کار: 5 ولت
7. حافظه فلش 32 کیلوبایت و 2 کیلوبایت برای بوت لودر
8. فرکانس کلاک: 16 مگاهرتز
9. تعداد پین های ورودی و خروجی آنالوگ: 8 عدد
10. حافظه اییپرام: 1 کیلوبایت
11. جریان روی پایه های ورودی و خروجی: 40 میلی آمپر
12. ولتاژ ورودی: 7 تا 12 ولت
13. تعداد پین های ورودی و خروجی دیجیتال: 12 عدد
14. تعداد PWM خروجی: 6 عدد
15. جریان مصرفی: 19 میلی آمپر
16. ابعاد: 48x19x12mm
17. وزن: 9 گرم

مستندات:
دیتاشیت برد Arduino NANO-RF

Description:
This board combines the NRF24L01+ wireless transceiver with the familiar form factor and programming paradigm of the Arduino Nano.

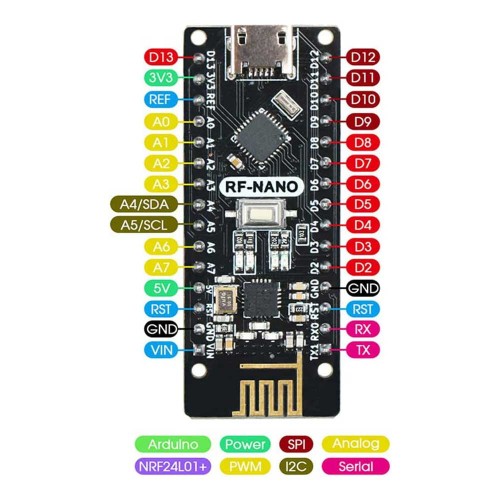

The main chip is ATMEGA328P-MU QFN32,the latest bootloader (Arduino IDE 1.8.8) was burned down. It is fully compatible with the common nano board. RF-Nano-Board is PIN-PIN with Arduino Nano V3.0, and share the same codes.

The NRF2401+ is a very capable wireless unit, allowing for data transfer between two Arduinos or similar boards with a fairly straightforward setup programming-wise.

This board combines the NRF24L01+ wireless transceiver with the familiar form factor and programming paradigm of the Arduino Nano. For someone who needs wireless capabilities and prefers to keep solder and wiring work to a minimum, this appeared to be a wish come true. After a bit of yak shaving, it appears to fit the bill very well, and this article will help you avoid a couple possible pitfalls.

CH340 driver was needed. After running the program and doing a restart, it recognized the RF-Nano without a problem.

Application:
electronic projects
IOT
remote control

Features:
Microcontroller: ATmega328P-MU QFN32
Bootloader: Newest 1.8.8
Wireless: Nrf24L01+ 2.4G
BLE chip: TI CC2540
Work channel: 2.4G
Transmission distance: 50m
Architecture: AVR
Input voltage: USB power supply, Vin 6-12V
Operating Voltage: 5V
Flash Memory: 32KB of which 2KB used by bootloader
SRAM: 2KB
Clock Speed: 16MHz
Analog I/O Pins: 8
EEPROM: 1KB
DC Current per I/O Pins: 40mA (I/O Pins)
Input Voltage: 7-12V
Digital I/O Pins: 12
PWM Output: 6
Power Consumption: 19mA
Interface: Micro-USB
Pin: Two Lines 2.54mm-15Pin
Dimensions: 48x19x12mm
Weight: 9g
