ماژول کارتخوان میکرو SD - ماژول میکرو اس دی Micro-SD/TF
ماژول کارتخوان میکرو SD - ماژول میکرو اس دی Micro-SD/TF ماژول کارتخوان میکرو SD - ماژول میکرو اس دی Micro-SD/TF ماژول کارتخوان میکرو SD - ماژول میکرو اس دی Micro-SD/TF ماژول کارتخوان میکرو SD - ماژول میکرو اس دی Micro-SD/TF ماژول کارتخوان میکرو SD - ماژول میکرو اس دی Micro-SD/TF

ماژول کارتخوان میکرو SD - ماژول میکرو اس دی Micro-SD/TF

کد انبار : 1180-141-2387
مدل کالا : H5A2
جستارش : A1-13-1003A
موجودی: 73
قیمت:
34,160 تومان

تعداد: - +
   - یا -
برچسب ها: ماژول میکرو اس دی, ماژول میکرو SD, ماژول کارتخوان

ماژول کارتخوان میکرو SD آردوینو

ماژول کارتخوان ماژول میکرو اس دی ابزاری کوچک و کاربردی است که به‌ویژه برای پروژه‌های الکترونیکی و میکروکنترلری مانند آردوینو طراحی شده است . این ماژول میکرو اس دی به شما امکان می‌دهد اطلاعات را روی کارت حافظه میکرو SD یا Micro SDHC ذخیره و بازیابی کنید . ارتباط این ماژول با بردهای مختلف از طریق رابط SPI انجام می‌شود و به راحتی با ولتاژهای 3.3V و 5V سازگار است . تغذیه مورد نیاز آن بین 4.5 تا 5.5 ولت است و مجهز به مدار تنظیم ولتاژ و مبدل سطح منطقی داخلی می‌باشد که باعث می‌شود استفاده از آن در انواع پروژه‌ها بسیار مطمئن و آسان باشد .

کاربردهای این ماژول حافظه Micro SD برای پروژه الکترونیکی بسیار متنوع است و از جمله آن می‌توان به ثبت داده‌های حسگرها ، ذخیره سازی صدا ، ویدئو و اطلاعات گرافیکی اشاره کرد . علاوه بر این ، با استفاده از کتابخانه SD در محیط Arduino IDE می‌توانید عملیات خواندن و نوشتن روی کارت حافظه را بدون پیچیدگی انجام دهید و اطلاعات پروژه خود را به راحتی مدیریت کنید .

این ماژول  میکرو اس دی در واقع یک ابزار کوچک و جمع‌ و جور است که برای استفاده از کارت‌ های microSD یا همان TransFlash طراحی شده است . با کمک این ماژول میکرو اس دی می‌توانید به سادگی داده‌ها را روی کارت‌های microSD بخوانید و بنویسید . این قابلیت باعث می‌شود که این ماژول راه حل بسیار خوبی برای پروژه‌های ثبت داده و ذخیره‌سازی اطلاعات باشد . از طرفی ، رابط SPI استاندارد آن اجازه می‌دهد تا به راحتی با انواع میکروکنترلرها هماهنگ شود و به طور چشمگیری ظرفیت حافظه پروژه‌های شما را افزایش دهد .

ماژول میکرو اس دی دارای شش پایه اصلی است که شامل GND , VCC , MISO , MOSI , SCK و CS می‌شود و اتصال آن به برد اصلی با کابل‌های مادگی به مادگی بسیار ساده است . این ماژول از کارت‌های Micro SD با ظرفیت تا 2 گیگابایت و کارت‌های Micro SDHC تا 32 گیگابایت پشتیبانی می‌کند . همچنین چهار سوراخ کوچک M2 با قطر 2.2 میلی‌متر در آن تعبیه شده که امکان نصب و اتصال راحت ماژول به سایر قطعات را فراهم می‌کند .

ابعاد این ماژول 42 × 24 × 12 میلی‌متر و وزن آن تنها 5 گرم است که آن را برای افزودن حافظه خارجی به پروژه‌های با حافظه محدود، بسیار مناسب می‌کند . با استفاده از این ماژول حافظه Micro SD  توسعه دهندگان قادر خواهند بود تا اطلاعات جمع‌آوری شده توسط حسگرها ، فایل‌های صوتی و حتی تصاویر را به راحتی ذخیره کنند و در مواقع نیاز با سرعت بالا بازیابی نمایند . این ویژگی‌ها باعث می‌شود که ماژول میکرو اس دی یک گزینه بسیار کارآمد و ضروری برای بسیاری از پروژه‌های داده‌محور باشد .

نکته مهم :
برای استفاده از این ماژول، کتابخانه‌های لازم را نصب کرده و تنظیمات ارتباطی SPI را در محیط برنامه‌نویسی میکروکنترلر خود پیکربندی کنید. به فرمت فایل سیستم کارت microSD توجه داشته باشید.

کاربرد :

  1. ذخیره سازی داده های حسگرها در پروژه های اینترنت اشیاء
  2. ثبت و ذخیره صدا و موسیقی در سیستم های صوتی کوچک
  3. ذخیره و پخش ویدئوهای کوتاه در پروژه های مالتی مدیا
  4. نگهداری اطلاعات گرافیکی در دستگاه های نمایشگر کوچک

مشخصات :

  1. پشتیبانی از کارت میکرو اس دی و میکرو اس دی اچ سی (تا 32 گیگابایت)
  2. مدار مبدل سطح داخلی برای سازگاری با ولتاژ 3.3 و 5 ولت
  3. تغذیه از 4.5 تا 5.5 ولت با رگولاتور 3.3 ولت داخلی
  4. جریان الکتریکی : 0.2 تا 200 میلی آمپر
  5. مدار رگولاتور LDO برای تامین ولتاژ 3.3 ولت
  6. رابط ارتباطی استاندارد SPI
  7. مدار مبدل سطح ولتاژ برای سیگنال های ورودی و خروجی
  8. وزن برد : 5 گرم

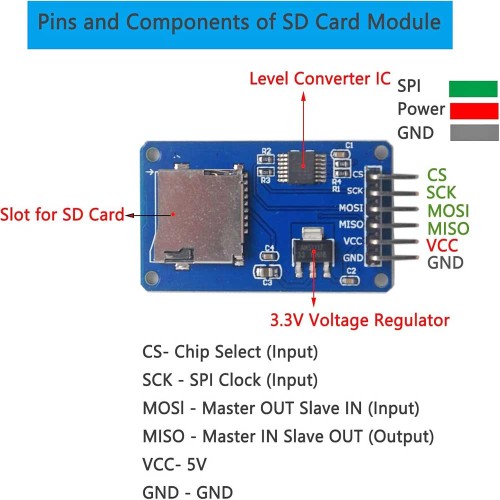

  9. شش پایه اتصال : GND ، VCC ، MISO ، MOSI ، SCK ، CS
    پایه GND اتصال به زمین
    پایه VCC برای تغذیه
    پایه های MISO ، MOSI ، SCK مربوط به باس SPI
    پایه CS برای انتخاب تراشه
  10. چهار سوراخ پیچ M2 با قطر 2.2 میلی متر برای نصب آسان
  11. ابعاد برد : 42  × 24 × 12 میلی متر

مستندات:
دریافت دیتاشیت ماژول کارتخوان میکرو SD


Description:

The microSD removable miniaturized Secure Digital flash memory cards were originally named T-Flash or TF, abbreviations of TransFlash. TransFlash and microSD cards are functionally identical allowing either to operate in devices made for the other. The micro- SD Card Module is a simple solution for transferring data to and from a standard SD card. The pinout is directly compatible with Arduino, but can also be used with other microcontrollers. It allows you to add mass storage and data logging to your project.
This module has an SPI interface that is compatible with any sd card and it uses 5V or 3.3V power supply which is compatible with Arduino UNO/Mega.
SD module has various applications such as data logger, audio, video, graphics. This module will greatly expand the capability an Arduino can do with their poor limited memory.
MicroSD Card Module is the ideal accessory for your projects and provides a fast and convenient way of transferring images, music, videos, and other data through the file system and the SPI interface driver.
It includes the SCM system to complete the file read and write the MicroSD card. Arduino users can directly use the Arduino IDE to come with an SD card library card to complete the initialization and read.

Parameters:

VCC Voltage: 4.5 ~ 5.5V
Electric Current: 0.2 ~ 200 mA
Interface Level: 3.3 or 5V
Support Card Type: Micro SD card (<= 2G), Mirco SDHC cards (<= 32G)
Size: 42 × 24 × 12 mm
Weight: 5g

Control Interface:

A total of six pins (GND, VCC, MISO, MOSI, SCK, CS), GND to ground, VCC for the power supply, MISO, MOSI, SCK is the SPI bus, CS is the chip select signal pin.
3.3V Voltage Regulator Circuit: LDO regulator for 3.3V output level converter chip, Micro SD card supply;
Level Conversion Circuit: Micro SD card to signal direction to convert 3.3V, MicroSD card interface to control the direction of the MISO signals are converted to 3.3V, general AVR microcontroller systems can read the signal;
Positioning Holes: 4 M2 screw positioning holes with a diameter of 2.2mm, so that the positioning module is easy to install, to achieve inter-module combination

Experimental Steps :

Insert the Base Shield directly on the Catduino motherboard, ensure that the Micro SD card has been formatted in FAT16 or FAT32 format, and insert it into the Micro SD card module.
Connect the Micro SD card module to the Base Shield SPI interface with 6 female-to-female DuPont cables.
Connect Catduino with mini USB. If you are using this motherboard for the first time, its USB to Serial driver can find USB Drivers from the drivers in the IDE directory of Arduino.
Micro SD card read and write related programs can use the Arduino IDE's own programs, the directory is.
