ماژول شارژ و دشارژ BMS باتری لیتیومی 2 سل 5 آمپر

ماژول شارژ و دشارژ BMS باتری لیتیومی 2 سل با جریان 5 آمپر، یک ابزار پیشرفته و برد کنترل و محافظت باتری است که وظیفه مدیریت شارژ و دشارژ، حفاظت در برابر جریان بیشینه و اتصال کوتاه و افزایش عمر مفید باتری را بر عهده دارد. این ماژول با طراحی دقیق، از شارژ بیش از حد و دشارژ بیش از حد باتری جلوگیری می‌کند و عملکرد بهینه و ایمن باتری‌های Lithium-Ion و Lithium-Polymer را تضمین می‌کند. ولتاژ محافظ شارژ این ماژول برابر با 8.45 ولت 25± میلی متر و ولتاژ رهاسازی شارژ آن برابر با 8.35 ولت 50± میلی متر است. همچنین، ولتاژ محافظ دشارژ 5.4 ولت 80± میلی متر و ولتاژ بازیابی دشارژ 5.6 ولت 100± میلی متر می‌باشد.

تاخیر در محافظت در برابر شارژ بیش از حد 1.2 ثانیه و در برابر اتصال کوتاه 330 میکروثانیه است و محافظ جریان بیشینه با تاخیر 10 میلی ثانیه عمل می‌کند. مصرف انرژی این محافظ شارژ باتری 18650 لیتیومی در حالت بیکاری تنها 30 میکرو آمپر بر ثانیه است و ابعاد آن 9 میلی متر در 5.5 میلی متر می‌باشد.

این ماژول کنترل شارژ باطری لیتیومی 2 سل 5 آمپر BMS بالانسر PCM امکانات گسترده‌ای برای حفاظت و مدیریت باتری ارائه می‌دهد. با استفاده از این ماژول، می‌توان ولتاژ و جریان هر سلول را به دقت کنترل کرد و از عدم تعادل بین سلول‌ها جلوگیری نمود. این ویژگی به خصوص برای پروژه‌های حساس که نیاز به جریان ثابت و ولتاژ پایدار دارند، بسیار حیاتی است. ماژول شارژ دشارژ باتری لیتیومی قادر است جریان کاری 5 آمپر را بدون ایجاد افت ولتاژ قابل توجهی مدیریت کند و ولتاژ شارژ بین 7.4 ولت تا 8.4 ولت را دقیقاً کنترل نماید.

ماژول‌های محافظ شارژ و دشارژ 2 سل، علاوه بر حفاظت از باتری در برابر ولتاژهای نامناسب و جریان بیشینه، از اتصال کوتاه نیز جلوگیری می‌کنند و ایمنی سیستم‌های برقی و تجهیزات متصل به باتری را به طور قابل توجهی افزایش می‌دهند. مقاومت داخلی این برد 45 میلی متر است و باعث کاهش افت ولتاژ و افزایش بهره‌وری انرژی می‌شود. ماژول محافظ شارژ باتری لیتیومی به طور خاص برای افرادی که به دنبال ایمنی و عمر طولانی باتری‌های خود هستند، طراحی شده است.

عملکرد بالانسر این ماژول‌ها باعث می‌شود ولتاژ و جریان در تمام سلول‌های باتری یکسان باقی بماند و از عدم تعادل سلول‌ها جلوگیری شود. این قابلیت باعث افزایش طول عمر باتری و بهره‌وری سیستم می‌شود. با استفاده از این تجهیزات، امکان مانیتورینگ دقیق و مدیریت شارژ و دشارژ فراهم می‌شود و این امر منجر به عملکرد بهینه و ایمن باتری‌های لیتیومی در پروژه‌ها و تجهیزات مختلف می‌گردد. ماژول کنترل شارژ باتری 2 سل BMS عملکردی حرفه‌ای و دقیق در کنترل جریان ورودی و خروجی، مدیریت دما و جلوگیری از شارژ و دشارژ بیش از حد ارائه می‌دهد.

استفاده از این ماژول محافظ شارژ باتری 18650 لیتیومی برای پروژه‌های صنعتی، سیستم‌های خورشیدی، تجهیزات برقی قابل حمل و رباتیک بسیار مناسب است. این ماژول با ابعاد کوچک و مصرف انرژی بسیار کم، امکان نصب آسان و استفاده بهینه را فراهم می‌کند و به دلیل وجود بالانسر داخلی، ولتاژ سلول‌ها همیشه هماهنگ باقی می‌ماند. ماژول بالانسر باتری لیتیومی تضمین می‌کند که هر سلول به صورت مساوی شارژ و دشارژ شود و خطر آسیب به سلول‌ها کاهش یابد.

به طور کلی، این ماژول BMS باتری لیتیومی 2 سل با جریان 5 آمپر، یک ابزار پیشرفته و برد حرفه‌ای برای حفاظت، مدیریت و بهینه‌سازی عملکرد باتری‌های لیتیومی است. با این ماژول، کاربران می‌توانند از ایمنی، بهره‌وری بالا و عمر طولانی باتری‌های خود مطمئن باشند. قابلیت کنترل دقیق جریان، ولتاژ و دما، استفاده آسان و عملکرد پایدار این ماژول را به گزینه‌ای ایده‌آل برای انواع پروژه‌های برقی و الکترونیکی تبدیل کرده است.

نکته آموزشی:

عبارت PCM کوتاه‌شده‌ی Protection Circuit Module و BMS مخفف Battery Management System است.

به‌طور ساده، PCM فقط وظیفه‌ی حفاظت پایه‌ای باتری را بر عهده دارد، در حالی‌که BMS علاوه بر حفاظت، امکان پایش وضعیت باتری و بالانس سلول‌ها را نیز فراهم می‌کند.

General Information:

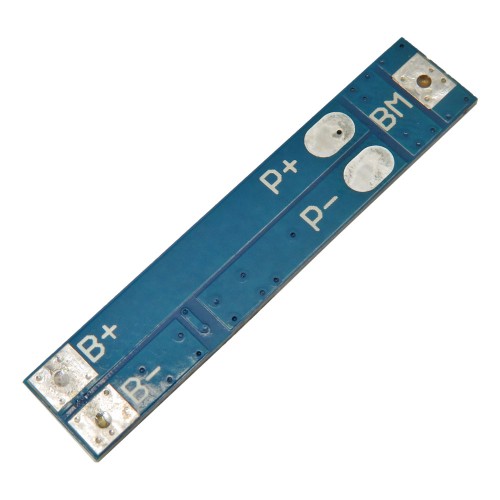

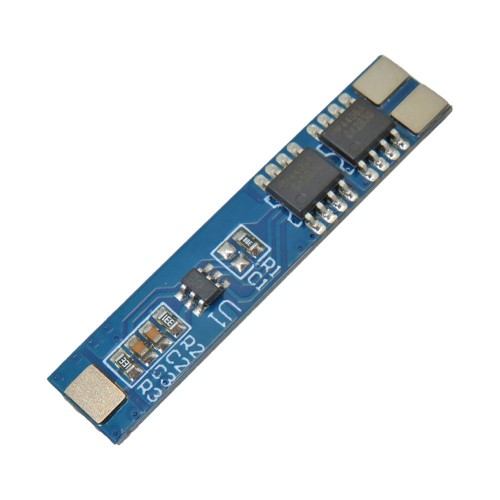

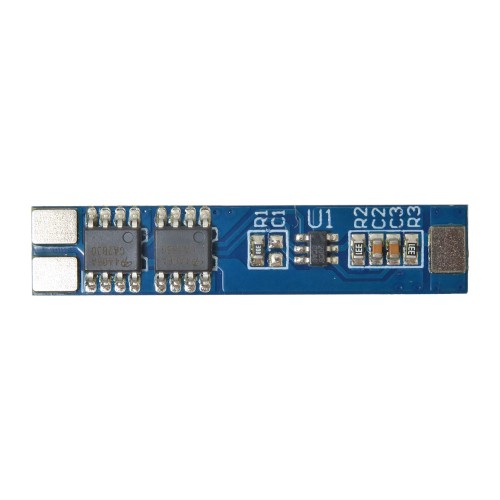

Product Name: Lithium Battery Protection and Balancer Board
Model: HX-2S-01
Module Weight: Approx. 0.8 g

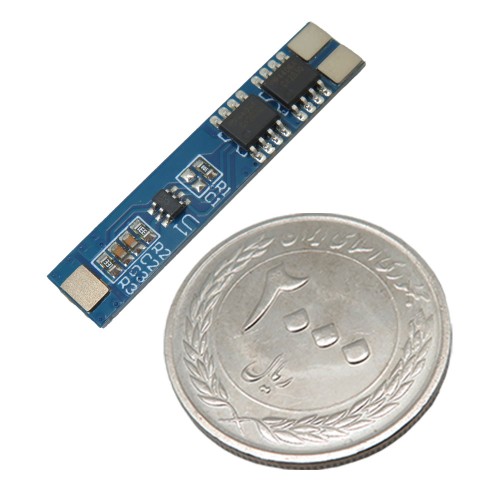

Module Dimensions: 9 × 5.5 mm

Electrical Characteristics:

Operating Current: 5 A
Peak Limited Current: 7 A

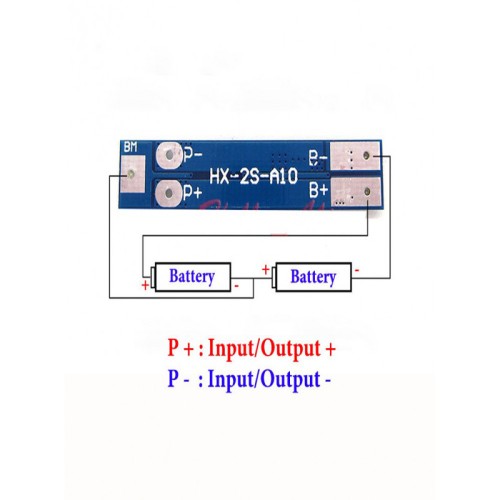

Supported Battery Voltage: 2 Cells 7.4 V
Quiescent Current: 7.4 V 30 µA / s
Internal Resistance: < 300 mΩ

Protection Features:

Overcharge Protection Voltage: 8.4 V ± 25 mV
Overcharge Release Voltage: 8.35 V ± 50 mV
Over-discharge Protection Voltage: 5.4 V ± 80 mV
Over-discharge Recovery Voltage: 5.6 V ± 100 mV
Short-Circuit Protection: Yes, recoverable by recharging

Timing Characteristics:

Overcharge Protection Delay: 1.2 s
Overcurrent Protection Delay: 10 ms
Short-Circuit Protection Delay: 330 µs

Environmental Specifications:

Operating Temperature: -40 to +50 °C
Storage Temperature: -40 to +80 °C
Effective Lifetime: > 50,000 hours
