ماژول MT8870 دریافت کدهایDTMF
مدل کالا : MT8870-MODULE
جستارش : A1-01-0105A
موجودی: 3

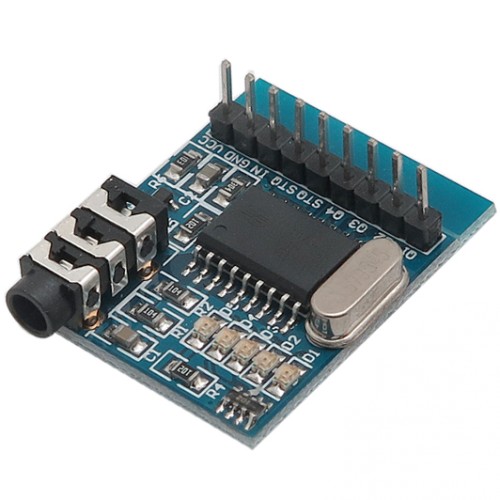

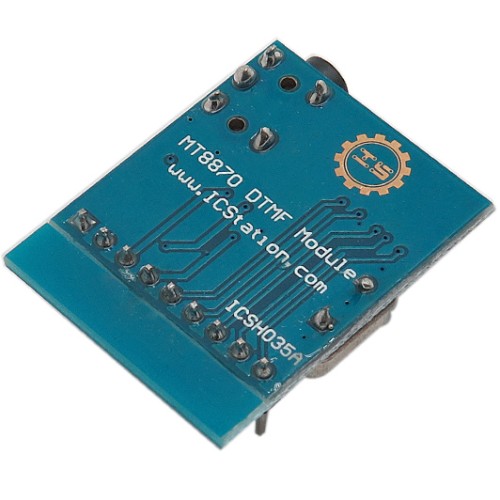

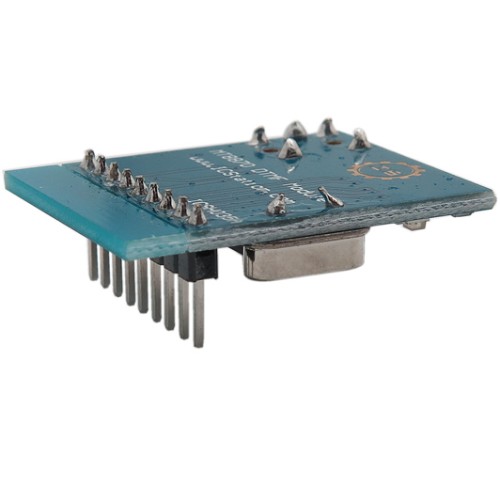

ماژول دیکودر کد تلفن DTMF - دیکودر صوتی MT8870
ماژول MT8870 یک گیرنده صوتی پیشرفته برای دریافت و پردازش کدهای DTMF (Dual Tone Multi-Frequency) است. این ماژول قادر است سیگنال های تولیدشده توسط صفحهکلید تلفن یا دستگاه های مشابه را دریافت کرده و به کدهای دیجیتال معادل تبدیل کند. این ویژگی آن را به گزینهای ایدهآل برای پروژههای هوشمندسازی و سیستمهای تلفن گویا تبدیل کرده است.
ماژول MT8870 به دلیل طراحی دقیق و قابلیت تشخیص سیگنالهای استاندارد DTMF، در کاربردهای صنعتی و پروژه های تحقیقاتی بهطور گسترده استفاده میشود. این ماژول میتواند به طور مستقیم به خط تلفن متصل شده و سیگنالهای صوتی را به کدهای دیجیتال تبدیل کند که به میکروکنترلرها یا سایر مدارهای الکترونیکی ارسال میشود. همچنین این ماژول به دلیل دقت بالا و پشتیبانی از سیگنال های ورودی آنالوگ تا 5 ولت ، در سیستمهای کنترل از راه دور و تجهیزات مخابراتی بسیار کارآمد است.
کدهای DTMF در الکترونیک اهمیت زیادی دارند، زیرا این تکنولوژی به دستگاهها اجازه میدهد تا سیگنالهای صوتی تولید شده توسط تلفن ها یا دستگاه های مشابه را به کدهای دیجیتال تبدیل کنند. این کدها بهویژه در سیستمهای ارتباطی و کنترل خودکار مفید هستند.

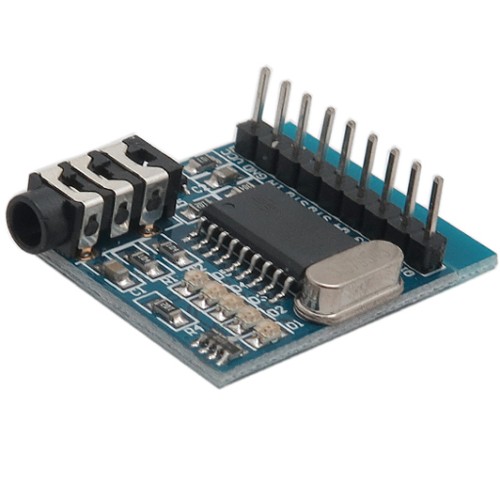

یکی از ویژگی های مهم ماژول دریافت سیگنال DTMF ، رابط صوتی 3.5 میلی متری است که امکان اتصال مستقیم به تلفن همراه یا دیگر دستگاه های صوتی را فراهم میکند. همچنین وجود LEDهای وضعیت روی برد به کاربر اجازه میدهد تا عملکرد سیگنال ورودی را بهصورت لحظهای بررسی کند.
ماژول آشکار ساز MT8870 دارای ولتاژ کاری 5 ولت بوده و با مصرف توان حداکثر 500 میلی وات بسیار کم مصرف است. جریان مصرفی در حالت استراحت بین 10 تا 25 میکرو آمپر و جریان خروجی در محدوده 10 تا 25 میلی آمپر قرار دارد. به دلیل نصب آسان و سازگاری با سایر مدارهای الکترونیکی ، این ماژول برای دانشجویان ، مهندسان و علاقهمندان به پروژههای الکترونیکی کاملاً مناسب است.
به طور خلاصه، ماژول MT8870 یک ابزار قدرتمند برای تشخیص کدهای DTMF است که با دقت بالا ، قابلیتهای متنوع و مصرف انرژی کم ، در پروژههای مختلف الکترونیکی و مخابراتی کاربرد دارد. این ماژول میتواند در ساخت سیستمهای تلفن هوشمند، کنترل دستگاههای مخابراتی و روباتهای تلفنی مورد استفاده قرار گیرد.

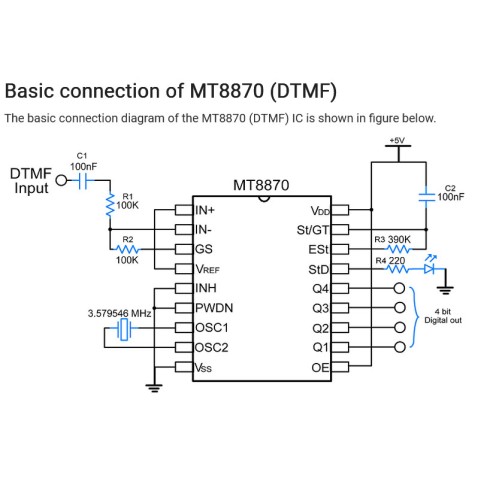

برای راهاندازی ماژول MT8870، معمولاً به یک برد میکروکنترلر نیاز دارید که بتواند خروجیهای دیجیتال 4 بیتی این ماژول را بخواند و پردازش کند. بردهایی مانند آردوینو (Arduino)، بردهای مبتنی بر AVR، بردهای PIC و STM32 از جمله گزینههای مناسب برای کنترل و دریافت دادههای این ماژول هستند. این بردها به راحتی میتوانند کدهای دریافتی از MT8870 را پردازش کرده و در پروژههای مختلف کاربردی مورد استفاده قرار گیرند.

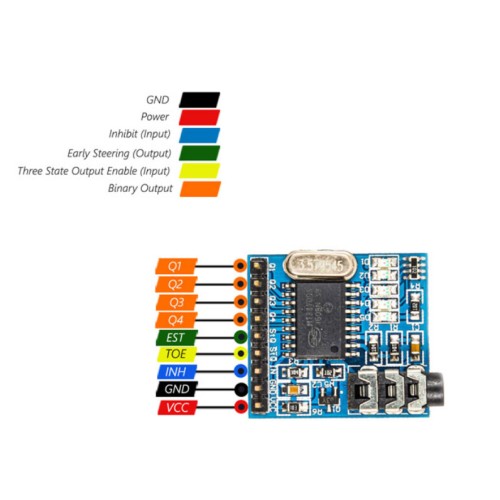

این ماژول دارای پایههایی به شرح زیر است:
- VCC: تغذیه ماژول
- GND: زمین
- Q [1-4] : خروجی دیجیتال دودویی (کد باینری)
- EST : خروجی فرمان اولیه
- INH : ورودی سیگنال مهار (غیرفعالسازی)
- TOE : ورودی فعالسازی خروجی سهحالته
کاربرد :
- سیستمهای تلفن گویا (IVR)
- کنترل از راه دور دستگاههای مخابراتی
- روباتهای تلفنی و پاسخگویی خودکار
- پروژههای تحقیقاتی و آموزشی در حوزه الکترونیک
- شناسایی ورودیهای عددی از طریق خطوط تلفن و دستگاههای مخابراتی
- کنترل از راه دور با استفاده از ارسال سیگنالهای DTMF
- تشخیص شمارههای وارد شده از طریق تلفن در سیستمهای پاسخگویی خودکار
- استفاده در پروژههای امنیتی برای احراز هویت صوتی
- پردازش سیگنالهای DTMF در ارتباطات رادیویی و بیسیم
مشخصات :
- توانایی شناسایی 16 تون زنگ مختلف از طریق پینهای Q1، Q2، Q3 و Q4

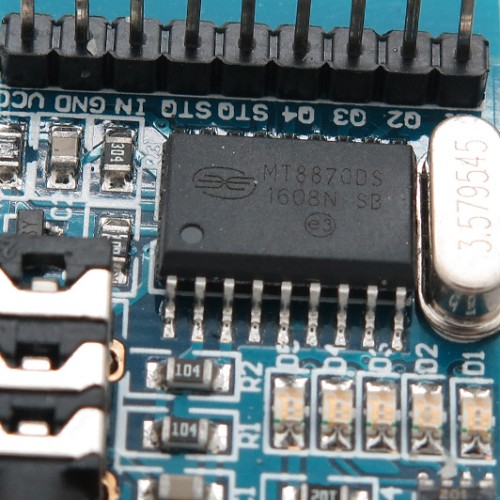

- استفاده از تراشه MT8870 برای رمزگشایی فرکانس DTMF
- ولتاژ کاری: 2.5 تا 5.5 ولت DC (پشتیبانی از ولتاژ پایدار 5 ولت)
- حداکثر مصرف جریان: 5 میلیآمپر
- جریان مصرفی در حالت استراحت: 10 تا 25 میکروآمپر
- جریان خروجی: 10 تا 25 میلیآمپر
- مصرف توان حداکثر: 500 میلیوات
- فاصله پینها: 2.54 میلیمتر (سازگار با سوکت استاندارد)
- رابط ورودی صوتی: جک 3.5 میلیمتری
- پشتیبانی از سیگنالهای DTMF: قابلاستفاده در خطوط تلفن و سیستمهای مخابراتی
- خروجی دیجیتال: 4 بیتی (D0 تا D3)
- قابلیت شناسایی تماسدهنده با استفاده از سیگنال DTMF 16 کلیدی
- خروجی تایمر برای سنجش طول پالسهای DTMF
- قابلیت کار در حالتهای مختلف مانند burst و continuous
- خروجیهای آنالوگ: برای شناسایی صدا و تنظیم حساسیت
- نشانگر وضعیت: LED جهت نمایش خروجی
- فرکانس نوسانساز داخلی: 3.579545 مگاهرتز

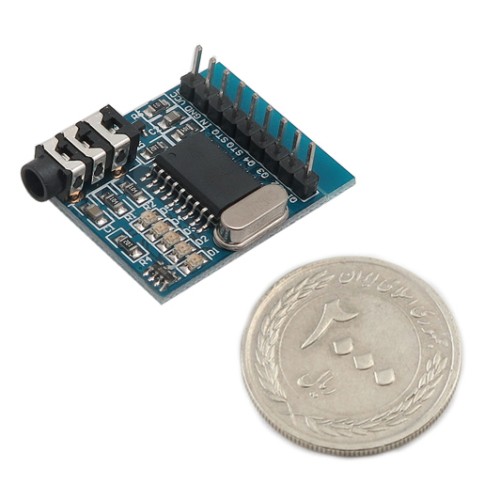

- ابعاد: 3 × 2.5 × 1 سانتی متر.
امکانات :
- تشخیص دقیق کدهای DTMF: قابلیت شناسایی 16 کد DTMF تولیدشده توسط تلفنها و دستگاههای مشابه.
- خروجی دیجیتال 4 بیتی: ارائه کد دیجیتال (BCD) از طریق پینهای Q1، Q2، Q3 و Q4.
- رابط صوتی استاندارد: دارای ورودی جک 3.5 میلیمتری برای اتصال مستقیم به دستگاههای صوتی.
- نشانگر LED وضعیت: امکان مشاهده لحظهای عملکرد سیگنال ورودی برای عیبیابی آسان.
