آی سی مانیتور جریان مدل INA139NA/3K
کد انبار : 6733-347-10942
مدل کالا : INA139NA-3K
جستارش : A1-11-0603B
موجودی: 13
مدل کالا : INA139NA-3K
جستارش : A1-11-0603B
موجودی: 13
قیمت:
46,610 تومان

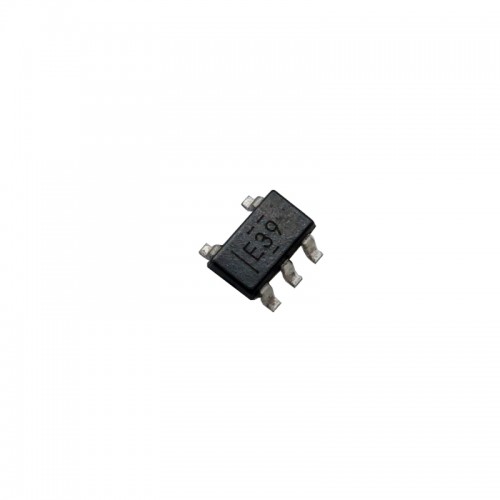

آی سی مانیتور جریان مدل INA139NA/3K دارای پکیج SOT23-5
آی سی INA139 از جمله آی سی های رگولاتور برای نمایش جریان می باشد. آی سی های INA169 و INA139 که از یک خانواده می باشند به صورت تک قطبی، با سرعت بالا و بسته بندی کوچک SOT-23 در کاربردهای مختلف استفاده می شود. ورودی های مشترک و ولتاژ های تغذیه به صورت مستقل از هم در محدوده ولتاژ 2.7 تا 40 ولت عمل می کنند. جریان گذر این آی سی، فقط 60 میکروآمپر می باشد و به تغذیه این امکان را می دهد تا به قسمت اندازه گیری جریان وصل شده و مقدار آن را با حداقل خطا در خروجی داشته باشید. در واقع وظیفه ی آی سی INA139، تبدیل مقادیر ولتاژ ورودی به جریان خروجی است.
کاربرد آی سی مانیتور جریان INA139NA-3K :
- اندازه گیری شانت جریان
- کامپیوترها، تلفن همراه
- سیستم های باتری قابل حمل
- مدیریت توان
- منابع جریان
مشخصات آی سی مانیتور جریان INA139NA-3K :
- ولتاز تغذیه: 40 ~ 2.7 ولت
- تغذیه مستقل
- جریان گذر: 60 میکرو آمپر
- دارای 5 پایه
- بسته بندی: SOT-23
مستندات:
دیتاشیت آی سی INA139
Description:
The INA139 and INA169 are high-side, unipolar, current shunt monitors. Wide input common-mode voltage range, high-speed, low quiescent current, and tiny SOT-23 packaging enable use in a variety of applications. Input common-mode and power-supply voltages are independent and can range from 2.7 V to 40 V for the INA139 and 2.7 V to 60 V for the INA169. Quiescent current is only 60 µA, which permits connecting the power supply to either side of the current measurement shunt with minimal error. The device converts a differential input voltage to a current output. This current is converted back to a voltage with an external load resistor that sets any gain from 1 to over 100.
Application:
Current Shunt Measurement: – Automotive, Telephone, Computers
Portable and Battery-Backup Systems
Battery Chargers
Power Management
Cell Phones
Precision Current Source
Features:
Complete Unipolar High-Side Current
Measurement Circuit
Wide Supply and Common-Mode Range: 2.7 V to 40 V
Independent Supply and Input Common-Mode Voltages
Single Resistor Gain Set
Low Quiescent Current: 60 µA (Typical)
5-Pin, SOT-23 Packages
Pinout:
1. OUT: Output current
2. GND: Ground
3. VIN+: Positive input voltage
4. VIN-: Negative input voltage
5. V+: Power Supply
