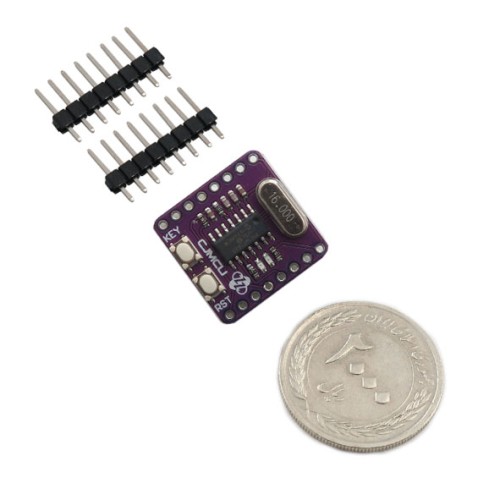

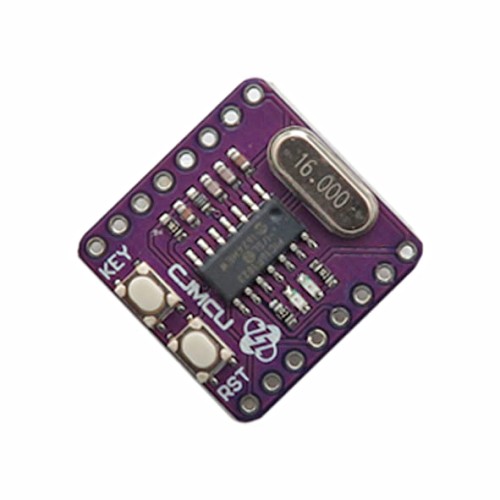

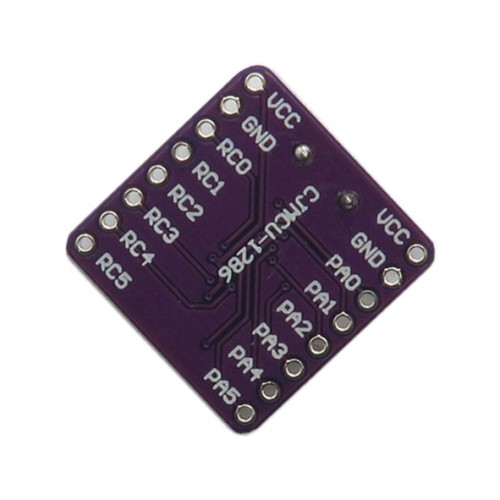

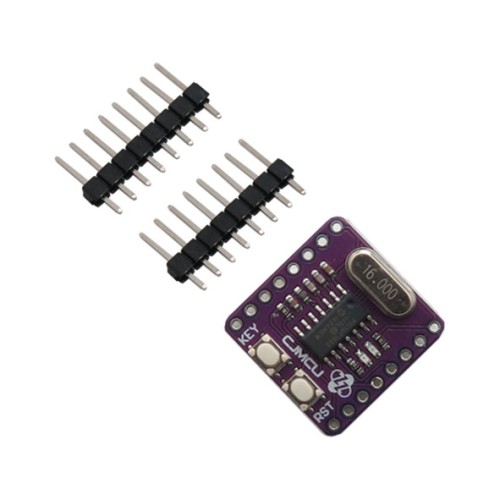

برد توسعه و برنامه نویسی میکروکنترلر PIC16F1823
برد توسعه و برنامه نویسی میکروکنترلر PIC16F1823 برد توسعه و برنامه نویسی میکروکنترلر PIC16F1823 برد توسعه و برنامه نویسی میکروکنترلر PIC16F1823 برد توسعه و برنامه نویسی میکروکنترلر PIC16F1823 برد توسعه و برنامه نویسی میکروکنترلر PIC16F1823

برد توسعه و برنامه نویسی میکروکنترلر PIC16F1823

تولید کننده: CJMCU
کد انبار : 2830-201-4608
مدل کالا : PIC16F1823 CJMCU
جستارش : A1-11-0702B
موجودی: 3
قیمت:
141,200 تومان

تعداد: - +
   - یا -
برچسب ها: میکروکنترلر, برد توسعه

برد توسعه PIC16F1823 جهت پروژه های الکترونیکی

برد توسعه PIC16F1823 مدل CJMCU-1286 یک سیستم حداقلی میکروکنترلر با عملکرد پایدار و قابلیت اطمینان بالا است که برای پروژه های صنعتی, رباتیک و آموزشی طراحی شده است. این برد با ولتاژ کاری 1.8 ولت تا 5.5 ولت عمل می کند و به دلیل اندازه کوچک و منابع داخلی محدود، استفاده از آن بسیار ساده و کاربرپسند است. برد توسعه PIC16F1823 از یک پردازنده 8 بیتی میان رده با 49 دستور اجرایی بهره می برد و دارای قابلیت اجرای وقفه با ذخیره سازی خودکار کانتکست است که اجرای برنامه ها را با دقت بالا تضمین می نماید. استک سخت افزاری برد 16 سطح دارد و قابلیت بازنشانی Overflow و Underflow را پشتیبانی می کند، که ثبات پردازش داده ها را در پروژه های حساس تضمین می نماید.

میکروکنترلر CJMCU-1286 PIC16F1823 دارای مبدل آنالوگ به دیجیتال 10 بیتی با 8 کانال است که امکان اندازه گیری دقیق ولتاژهای ورودی و سنسورها را فراهم می کند. مصرف جریان در حالت Sleep تنها 20 نانو آمپر است و فرکانس داخلی پردازنده 32 مگاهرتز می باشد. این ویژگی ها برد را برای پروژه های کم مصرف, طولانی مدت و دقیق مناسب می سازد. ابعاد برد : 21x21x5 میلی متر بوده و با طراحی جمع و جور، استفاده از آن در محیط های آموزشی و صنعتی با محدودیت فضا آسان است.

برد آموزشی PIC16F1823 برای دانشجویان, تکنسین ها و علاقه مندان به الکترونیک و رباتیک بسیار مناسب است و امکان یادگیری عملی و توسعه مهارت های برنامه نویسی میکروکنترلر را فراهم می کند. این برد با امکاناتی مانند پشتیبانی از وقفه های خودکار, استک 16 سطحی, مبدل ADC دقیق و مصرف پایین انرژی در حالت Sleep می تواند پروژه های پیچیده و هوشمند را با دقت بالا اجرا نماید.

یکی از کاربردهای برجسته این محصول، پیاده سازی پروژه رباتیک با برد PIC16F1823 است که به کاربران امکان می دهد سنسورها, موتور ها و دیگر ماژول های جانبی را با کنترل دقیق و عملکرد قابل اعتماد مدیریت کنند. برد توسعه PIC16F1823 با پشتیبانی از روش های آدرس دهی مستقیم, غیر مستقیم و نسبی و دو رجیستر File Select امکان خواندن و نوشتن حافظه برنامه و داده ها را به صورت همزمان فراهم می کند.

استفاده از میکروکنترلر PIC16F1823 در این برد تجربه ای مطمئن برای توسعه دهندگان و مهندسان فراهم می کند و پایه ای قابل اعتماد برای یادگیری و اجرای پروژه های حرفه ای با میکروکنترلر های PIC است. طراحی جمع و جور, عملکرد پایدار و امکانات فنی کامل این برد باعث شده تا هم برای آموزش و هم برای پروژه های صنعتی گزینه ای ایده آل باشد. خرید برد توسعه PIC16F1823 به کاربران امکان می دهد با استفاده از یک سخت افزار مطمئن و سبک, پروژه های خود را با دقت بالا پیاده سازی و توسعه دهند.

کاربرد :

  1. پروژه های رباتیک
  2. کنترل بردهای صنعتی
  3. آموزش و یادگیری میکروکنترلر
  4. اندازه گیری و پردازش سیگنال آنالوگ
  5. توسعه سیستم های هوشمند
  6. پروژه های کم مصرف و دقیق

مشخصات برد توسعه PIC16F1823 :

  1. ولتاژ کاری : 1.8 تا 5.5 ولت
  2. نوع پردازنده : 8 بیتی میان رده ارتقا یافته
  3. ست دستور اجرایی : 49 دستور
  4. قابلیت وقفه : ذخیره سازی خودکار کانتکست
  5. استک سخت افزار : 16 سطح با بازنشانی Overflow و Underflow
  6. حالت های آدرس دهی : مستقیم , غیر مستقیم , نسبی
  7. رجیستر های File Select : 2 رجیستر برای دسترسی به حافظه برنامه و داده
  8. ماژول ADC : رزولوشن 10 بیتی , تا 8 کانال
  9. جریان حالت Sleep (خواب) : 20 نانو آمپر @ 1.8 ولت
  10. مصرف جریان بسیار پایین در حالت Sleep

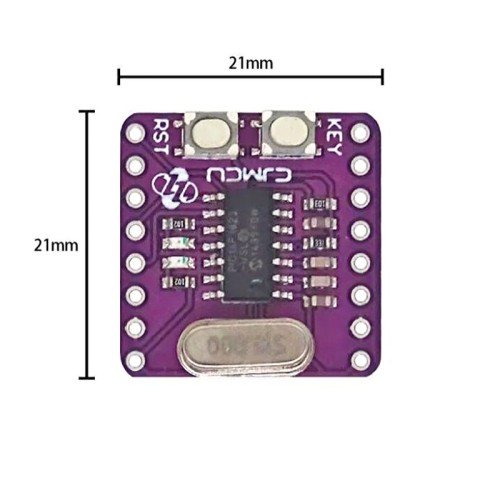

  11. ابعاد برد : 21x21x5 میلی متر (بسیار کوچک)

پرسش و پاسخ

  1. برای برنامه نویسی برد توسعه PIC16F1823 از چه نرم افزار و کامپایلری استفاده می شود ؟
    برای کدنویسی این برد از محیط توسعه رسمی شرکت میکروچیپ یعنی MPLAB X IDE استفاده می شود. بهترین کامپایلر برای این میکروکنترلر 8 بیتی ، کامپایلر XC8 است که بهینه سازی بالایی برای دستورات اجرایی آن دارد.
  2. چگونه می توان برنامه را بر روی برد CJMCU-1286 آپلود یا پروگرام کرد ؟
    برای انتقال کد به این برد می توان از پروگرامرهای اصلی یا مشابه PICkit 3 یا PICkit 4 استفاده کرد. این پروگرامرها از طریق رابط ICSP (5 پین روی برد) به میکروکنترلر متصل شده و امکان دیباگ و پروگرام کردن را فراهم می کنند.
  3. آیا برد PIC16F1823 دارای پروتکل های ارتباطی سریال مانند UART یا I2C می باشد ؟
    بله ، این میکروکنترلر دارای ماژول EUSART برای ارتباط سریال UART و همچنین ماژول MSSP برای ارتباطات دیجیتال I2C و SPI است . این ویژگی امکان اتصال برد به نمایشگرها ، سنسورهای دیجیتال و ماژول های بلوتوث را فراهم می کند.
  4. حداکثر فرکانس کاری و سرعت پردازش PIC16F1823 چقدر است ؟
    این برد دارای نوسان ساز داخلی با فرکانس حداکثری 32 مگاهرتز می باشد. با توجه به معماری 4 کلاکی میکروکنترلرهای PIC ، این دستگاه می تواند با سرعت حداکثر 8 MIPS (8 میلیون دستور در ثانیه) عملیات پردازشی را انجام دهد.
  5. آیا این برد برای پروژه های باتری خور و فوق کم مصرف مناسب است ؟
    بله ، برد توسعه PIC16F1823 از تکنولوژی eXtreme Low Power یا همان XLP پشتیبانی می کند . با جریان مصرفی 20 نانو آمپر در حالت Sleep و ولتاژ کاری پایین (1.8 ولت) ، می توان پروژه های مبتنی بر باتری های سکه ای را برای مدت چندین سال با آن راه اندازی کرد.
  6. آیا برد CJMCU-1286 می تواند به عنوان یک ماژول جانبی برای ESP32 یا STM32 استفاده شود ؟
    بله ، به دلیل مصرف جریان فوق العاده پایین و ابعاد کوچک، می توان از آن به عنوان یک " Co-Processor " برای مدیریت وقفه ها یا مانیتور کردن ولتاژ باتری در کنار میکروکنترلرهای قدرتمندتر استفاده کرد.
  7. آیا می توان کدهای آردوینو را مستقیماً روی برد PIC16F1823 اجرا کرد ؟
    خیر ، کدها و کتابخانه های آردوینو (با پسوند .ino) مستقیماً با معماری PIC سازگار نیستند. باید منطق برنامه را به زبان C استاندارد در محیط MPLAB بازنویسی کنید.

مستندات:
دانلود دیتاشیت PIC16F1823
