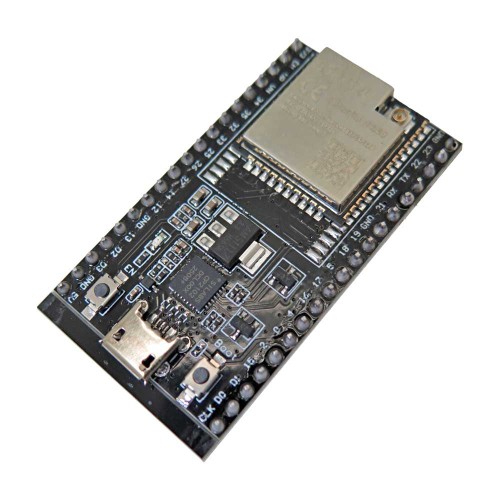

برد توسعه ESP32 WROOM-32U دارای بلوتوث وایفای داخلی
برد توسعه ESP32 WROOM-32U دارای بلوتوث وایفای داخلی برد توسعه ESP32 WROOM-32U دارای بلوتوث وایفای داخلی برد توسعه ESP32 WROOM-32U دارای بلوتوث وایفای داخلی برد توسعه ESP32 WROOM-32U دارای بلوتوث وایفای داخلی برد توسعه ESP32 WROOM-32U دارای بلوتوث وایفای داخلی

برد توسعه ESP32 WROOM-32U دارای بلوتوث وایفای داخلی

کد انبار : 7967-287-12296
مدل کالا : CP2102 chip
موجودی: در حال حاضر موجود نمی باشد. موجودی کالا
قیمت:
223,020 تومان

تعداد: - +
   - یا -
برچسب ها: CP2102, برد ESP32 WROOM

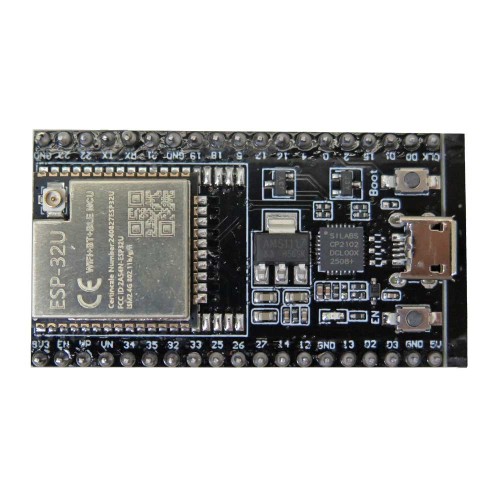

برد توسعه ESP32 WROOM-32U دارای بلوتوث وایفای داخلی و چیپ CP2102

ESP32-DevKitC V4 یک برد توسعه کوچک مبتنی بر ESP32 است. ماژول ESP32-WROOM-32U یک MCU همه‌منظوره با قابلیت Wi-Fi، بلوتوث و BLE است که می‌توان از آن در شبکه‌های حسگر کم‌مصرف و همچنین وظایف سنگین‌تری مانند رمزگذاری صوت، پخش صدا و رمزگشایی MP3 استفاده کرد. این برد توسعه ESP32 با چیپ CP2102 همچنین دارای تجهیزات جانبی غنی از جمله حسگر لمسی خازنی، سنسور هال، رابط کارت SD، رابط اترنت، SDIO/SPI پرسرعت، UART، I2S و I2C و غیره است.
این ماژول ESP32 WROOM-32U می‌تواند از سه روش تغذیه شود: از طریق پورت Micro USB با ولتاژ 5 ولت (پیش‌فرض)، از طریق پین‌های 3V3 و GND با ولتاژ 3.3 ولت، یا از طریق پین‌های 5V و GND با ولتاژ 5 ولت.
توجه: حالت های برق فوق را نمی توان همزمان وصل کرد. در غیر این صورت برد توسعه و/یا منبع تغذیه ممکن است آسیب ببیند.

راهنمای اجزای برد ESP32 :
EN : دکمه تنظیم مجدد.
Boot : دکمه دانلود. با نگه داشتن Boot و سپس فشردن EN، حالت دانلود Firmware برای دانلود سیستم عامل از طریق پورت سریال آغاز می شود.

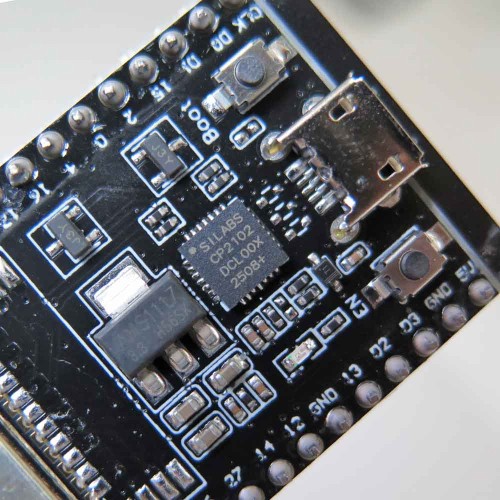

USB-to-UART Bridge : تراشه پل USB-UART واحد سرعت انتقال حداکثر 3 مگابیت بر ثانیه را ارائه می دهد.
پورت Micro USB : رابط USB. منبع تغذیه برای برد و همچنین رابط ارتباطی بین کامپیوتر و ماژول ESP32.
LED روشن 5 ولت : وقتی USB یا منبع تغذیه خارجی 5 ولتی به برد وصل است روشن می شود. برای جزئیات بیشتر به شماتیک ها در اسناد مرتبط مراجعه کنید.
ورودی/خروجی : بیشتر پین‌های ماژول ESP به هدرهای پین روی برد شکسته می‌شوند. می توانید ESP32 را برای فعال کردن چندین عملکرد مانند PWM، ADC، DAC، I2C، I2S، SPI و غیره برنامه ریزی کنید.

کاربرد :

  1. سیستم‌های اتوماسیون خانگی
  2. دستگاه‌های هوشمند
  3. روباتیک
  4. اینترنت اشیا

مشخصات برد توسعه ESP32 WROOM-32U :

  1. حافظه فلش : 4 مگابایت
  2. رابط : ورودی/خروجی، USB
  3. رابط کاربری : دکمه، LED
  4. سازگار با ویندوز، IOS و لینوکس.
  5. Wi-Fi : پشتیبانی از 802.11 b/g/n (802.11n، سرعت تا 150 مگابیت در ثانیه)
  6. فرکانس: 2.4 گیگاهرتز تا 2.5 گیگاهرتز
  7. بلوتوث: مطابق با استانداردهای بلوتوث v4.2 BR/EDR و BLE
  8. RF : گیرنده NZIF با حساسیت 97- dBm ، فرستنده کلاس 1، کلاس 2 و کلاس 3 ، AFH
  9. رابط ماژول : کارت SD، UART، SPI، SDIO، I2C، LED PWM، موتور PWM، I2S، IR، شمارنده پالس، GPIO، حسگر لمسی خازنی، ADC، DAC.
  10. سنسور روی تراشه : سنسور هال
  11. نوسانگر کریستالی یکپارچه : نوسانگر کریستالی 40 مگاهرتز
  12. محدوده دمایی توصیه شده: 40- درجه سانتیگراد تا 85+ درجه سانتیگراد
  13. ولتاژ کاری/ولتاژ منبع تغذیه : 3.0 ولت ~ 3.6 ولت
  14. جریان کاری : متوسط ​​80 میلی آمپر/ جریان منبع تغذیه: حداقل 500 میلی آمپر

Description:
ESP32-DevKitC V4 is a small-sized ESP32-based development board. Most of the I/O pins are broken out to the pin headers on both sides for easy interfacing. Developers can either connect peripherals with jumper wires or mount ESP32-DevKitC V4 on a breadboard.

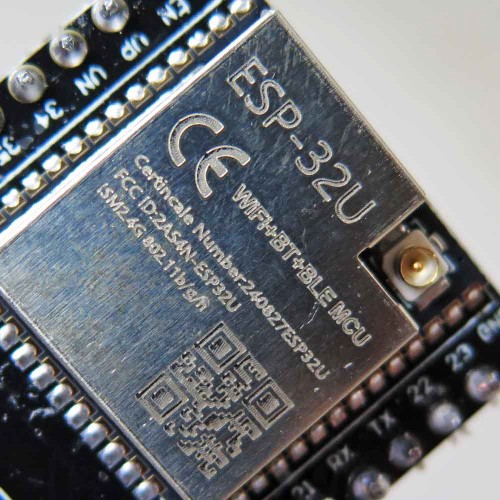

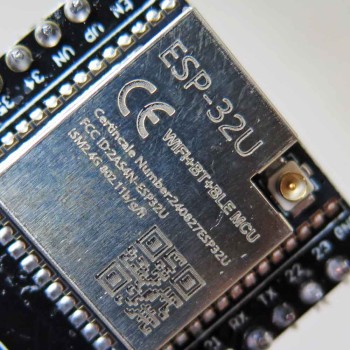

ESP32-WROOM-32: A module with ESP32 at its core.

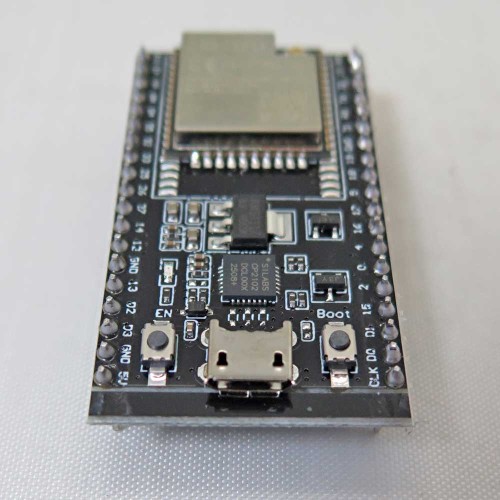

EN: Reset button.
Boot: download button. Holding down Boot and then pressing EN initiates Firmware Download mode for downloading firmware through the serial port.
USB-to-UART Bridge: Single USB-UART bridge chip provides transfer rates of up to 3 Mbps.
Micro USB port: USB interface. Power supply for the board as well as the communication interface between a computer and the ESP32 module.
5V Power On LED: Turns on when the USB or an external 5V power supply is connected to the board. For details see the schematics in Related Documents.
I/O: Most of the pins on the ESP module are broken out to the pin headers on the board. You can program ESP32 to enable multiple functions such as PWM, ADC, DAC, I2C, I2S, SPI, etc.

Specifications:
Flash memory: 4 MB
Interface: input/output, USB
User interface: button, LED
Compatible with Windows, IOS and Linux.
Wi-Fi: 802.11 b/g/n support (802.11n, speed up to 150 Mbps)
Frequency: 2.4 GHz to 2.5 GHz
Bluetooth: compliant with Bluetooth v4.2 BR/EDR and BLE standards
RF: NZIF receiver with -97 dBm sensitivity, Class 1, Class 2 and Class 3 transmitter, AFH
Module interface: SD card, UART, SPI, SDIO, I2C, PWM LED, PWM motor, I2S, IR, pulse counter, GPIO, capacitive touch sensor, ADC, DAC.
On-chip sensor: Hall sensor
Integrated crystal oscillator: 40 MHz crystal oscillator
Recommended temperature range: -40°C to +85°C
Working voltage/power supply voltage: 3.0V ~ 3.6V
Working current: average 80 mA / power supply current: minimum 500 mA
