ماژول ساعت DS1307  دارای ارتباط I2C
ماژول ساعت DS1307  دارای ارتباط I2C ماژول ساعت DS1307  دارای ارتباط I2C ماژول ساعت DS1307  دارای ارتباط I2C ماژول ساعت DS1307  دارای ارتباط I2C ماژول ساعت DS1307  دارای ارتباط I2C

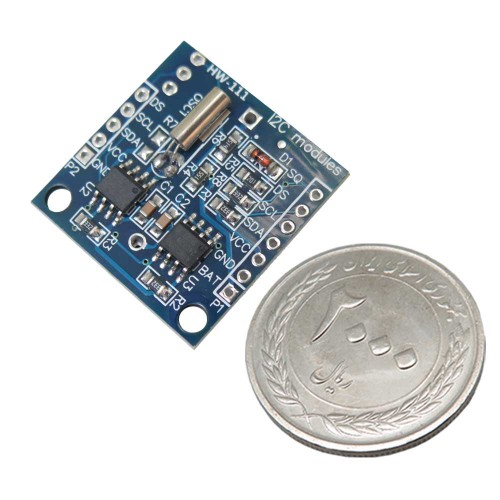

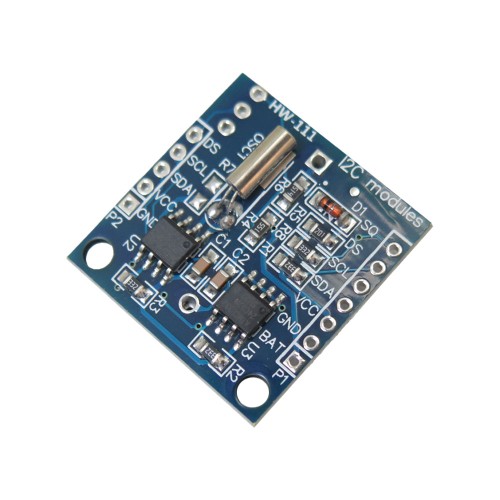

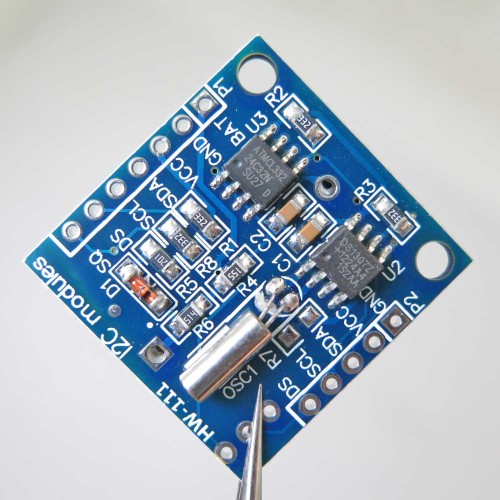

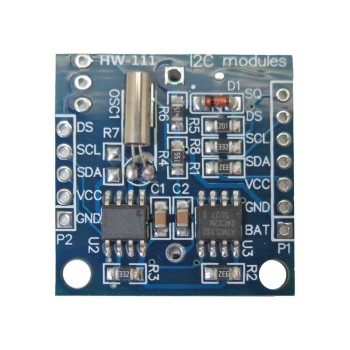

ماژول ساعت DS1307 دارای ارتباط I2C

تولید کننده: Aftab
کد انبار : 75-144-1015
مدل کالا : DS1307
جستارش : A1-08-0201A
موجودی: 33
قیمت:
27,160 تومان

تعداد: - +
   - یا -

ماژول ساعت DS1307  دارای ارتباط I2C

كاربرد ماژول DS1307 محصول dallas محاسبه و نگهداري زمان واقعي Real Time Clock مي باشد. اين ماژول ميتواند ساعت، دقيقه، ثانيه، روز، ماه، سال و ايام هفته را نگهداري و پردازش كند.
اشاره به این نکته الزامی است که دقت ساعت به دقت کریستال و دقت تطابق بین بار خازنی مدار نوسان ساز و بار خازنی که برای آن کریستال تنظیم شده، بستگی دارد.
این ماژول مجهز به مدار تشخیص کاهش جریان تغذیه می باشد که در صورت تشخیص به صورت خودکار به حالت backup supply سوییچ می کند.
مدار اوسیلاتور این ماژول برای راه اندازی نیازی به مقاومت یا خازن اضافی ندارد.

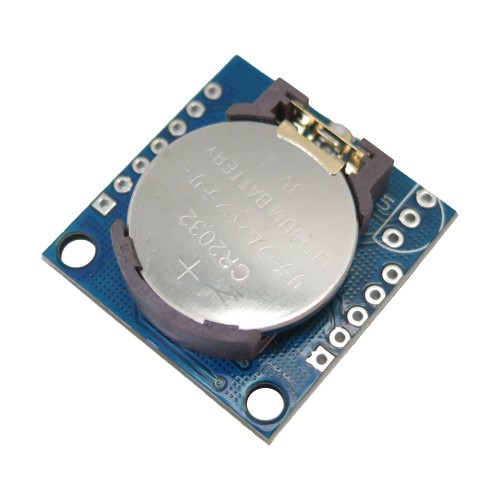

باطري ليتيومي، امكان تغذيه و نگهداري زمان DS1307 را به مدت چندين سال فراهم برای ماژول مي كند. اين ماژول را می توان از طريق ارتباط 2 سيمه I2C به آردوينو متصل کرد.
از ویژگی این ماژول می توان به وجود امکان تنظیم برای سالهای کبیسه، تنظیم ساعت 12 یا 24 ساعته و امکان نمایش علامت AM و PM بر روی نمایشگر ساعت اشاره کرد.
توجه: به همراه این ماژول باتری ارائه نمی شود.


مستندات:
سیم بندی و نمونه کد آردوینو
ویدئو محصول


Description:
The DS1307 serial real-time clock (RTC) is a low-power, full binary-coded decimal (BCD) clock/calendar plus 56 bytes of NV SRAM. The address and data are transferred serially through an I2C, bidirectional bus. The accuracy of the clock is dependent upon the accuracy of the crystal and the accuracy of the match between the capacitive load of the oscillator circuit and the capacitive load for which the crystal was trimmed.
The clock/calendar provides seconds, minutes, hours, day, date, month, and year information.
The end of the month date is automatically adjusted for months with fewer than 31 days, including corrections for the leap year. The clock operates in either the 24-hour or 12-hour format with AM/PM indicator. The DS1307 has a built-in power sense circuit that detects power failures and automatically switches to the backup supply.
The DS1307 uses an external 32.768kHz crystal. The oscillator circuit does not require any external resistors or capacitors to operate. This module supports the I2C protocol. A device that sends data onto the bus is defined as a transmitter and a device receiving data as a receiver.
The timekeeping operation continues while the part operates from the backup supply.
This is a great battery-backed real-time clock (RTC) that allows your microcontroller project to keep track of time even if it is reprogrammed, or if the power is lost. Perfect for data logging, clock-building, time stamping, timers and alarms, etc.
Access is obtained by implementing a START condition and providing a device identification code followed by a registered address. Subsequent registers can be accessed sequentially until a STOP condition is executed.

Features:
Real-time Clock (RTC) counts seconds, minutes, hours, date of the month, month, day of the week, and year with leap-year compensation valid up to 2100
Chip: DS1307
Memory Storage: 24C32 32KB I2C EEPROM
56 Bytes of Non-volatile memory available to the use
Programmable Square-Wave Output Signal
Input Voltage: 5V
Frequency: 32.768KHz
Interface: I2C
Operating Temperature: -40℃ ~ +85℃
Size: 27mm x 28mm x 8.4mm
