ماژول مبدل دیجیتال به آنالوگ استریو PCM5102 با ارتباط I2S
ماژول مبدل دیجیتال به آنالوگ استریو PCM5102 با ارتباط I2S ماژول مبدل دیجیتال به آنالوگ استریو PCM5102 با ارتباط I2S ماژول مبدل دیجیتال به آنالوگ استریو PCM5102 با ارتباط I2S ماژول مبدل دیجیتال به آنالوگ استریو PCM5102 با ارتباط I2S ماژول مبدل دیجیتال به آنالوگ استریو PCM5102 با ارتباط I2S ماژول مبدل دیجیتال به آنالوگ استریو PCM5102 با ارتباط I2S ماژول مبدل دیجیتال به آنالوگ استریو PCM5102 با ارتباط I2S ماژول مبدل دیجیتال به آنالوگ استریو PCM5102 با ارتباط I2S ماژول مبدل دیجیتال به آنالوگ استریو PCM5102 با ارتباط I2S ماژول مبدل دیجیتال به آنالوگ استریو PCM5102 با ارتباط I2S

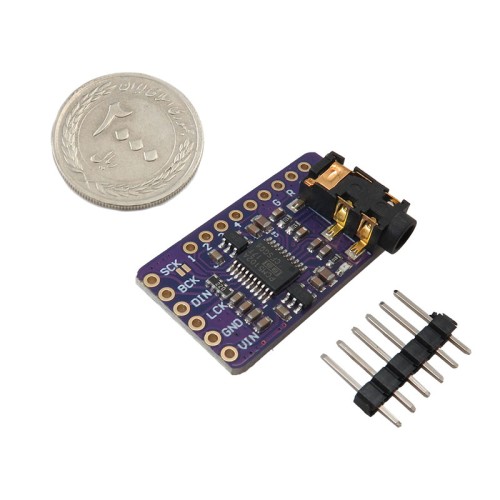

ماژول مبدل دیجیتال به آنالوگ استریو PCM5102 با ارتباط I2S

تولید کننده: CJMCU
کد انبار : 3428-246-5451
مدل کالا : PCM5102A-CJM
جستارش : A1-12-0602A
موجودی: 8
قیمت:
315,200 تومان

تعداد: - +
   - یا -
برچسب ها: مبدل دیجیتال به آنالوگ, DAC

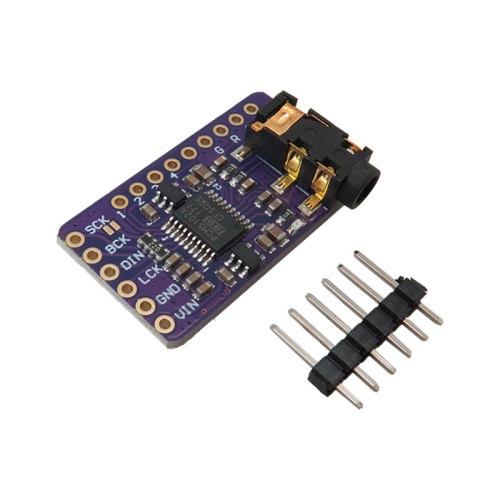

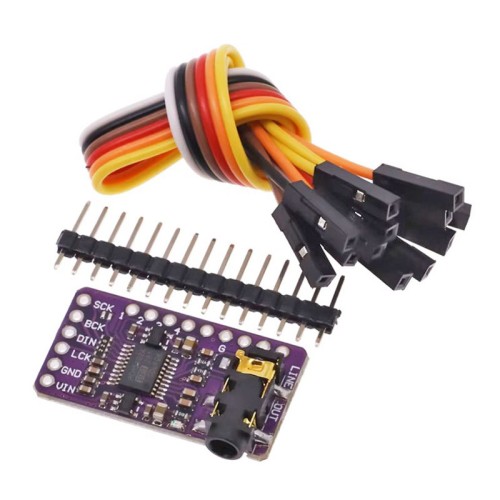

مبدل دیجیتال به آنالوگ صوتی PCM5102A - ماژول DAC PCM5102

ماژول مبدل دیجیتال به آنالوگ استریو PCM5102 با ارتباط I2S یک راه حل کامل و پیشرفته برای تبدیل سیگنال های دیجیتال صوتی به آنالوگ با کیفیت بسیار بالا است. این ماژول از چیپ DAC مدل  PCM5102A استفاده می کند که قابلیت دریافت و دیکود سیگنال های دیجیتال صوتی از طریق رابط I2S را دارد و صدایی شفاف، با وضوح بالا و دقت عالی ارائه می دهد. نسبت سیگنال به نویز این ماژول 112 دسی بل و دامنه دینامیکی آن 100 دسی بل است که تجربه ای بی نظیر از پخش موسیقی و صدا برای کاربران فراهم می کند.

این ماژول از فرکانس نمونه برداری تا 384 کیلوهرتز پشتیبانی می کند و خروجی آن 2.1 ولت موثر  ( VRMS ) است که امکان استفاده در پروژه های صوتی حرفه ای و سیستم های صوتی خانگی را فراهم می سازد. ماژول PCM5102A به صورت جمع و جور و با ابعاد 32x17 میلی متر طراحی شده است که نصب و راه اندازی آن در انواع پروژه های DIY، بردهای Raspberry Pi ، ESP32 و آردوینو بسیار آسان است. در طراحی این ماژول از آخرین نسل معماری Advanced Segment DAC شرکت TI استفاده شده است که باعث عملکرد دینامیکی عالی و تحمل بالاتر در برابر تغییرات کلاک و jitter می شود.

خروجی استریو این ماژول از قبل به صورت استاندارد لحیم شده است و شامل جک های صوتی با چینش HAT برای Raspberry Pi می باشد که راحتی نصب و اتصال را تضمین می کند. این ماژول به دلیل کیفیت صدای بالای خود نسبت به صوت آنالوگ داخلی بردهای استاندارد، گزینه ای ایده آل برای کسانی است که به دنبال تجربه شنیداری حرفه ای هستند. همچنین، طراحی کم حجم آن امکان ادغام آسان در انواع سیستم های صوتی و پروژه های الکترونیکی پیشرفته را فراهم می کند.

کاربران می توانند این ماژول را در پروژه های پخش موسیقی، سیستم های صوتی خانگی، تقویت کننده های صوتی دیجیتال، و انواع پروژه های DIY مورد استفاده قرار دهند و از عملکرد پایدار و صدای با کیفیت بالای آن بهره مند شوند. از ویژگی های ماژول DAC استریو با PLL داخلی کیفیت صدای استریو بسیار دقیق و بدون نویز باشد. این طراحی پیشرفته اجازه می دهد تا در سیستم های صوتی حرفه ای، صدای Lossless و High Fidelity (Hi-Fi) دیجیتال با وضوح بالا تولید شود.

کاربران می توانند با استفاده از مبدل دیجیتال به آنالوگ صوتی PLL ، انواع سیگنال های دیجیتال را با دقت بالا به صدای آنالوگ تبدیل کنند و تجربه ای نزدیک به صدای استودیو داشته باشند. ماژول DAC استریو PCM5102A با رابط I2S امکان اتصال مستقیم به بردهای Raspberry Pi ، ESP32 و آردوینو را فراهم می کند و پشتیبانی از فرمت های دیجیتال صوتی متنوع باعث انعطاف پذیری بالای پروژه ها می شود.

این ماژول برای کاربران DIY و علاقه مندان به الکترونیک انتخابی ایده آل است که می تواند در پروژه های شخصی و حرفه ای مورد استفاده قرار گیرد و سیستم های صوتی دیجیتال را به سرعت و با کمترین پیچیدگی راه اندازی کند. طراحی جمع و جور و استاندارد این ماژول باعث می شود تا بدون نیاز به مدارهای اضافی، خروجی استریو با کیفیت بالا در اختیار کاربران قرار گیرد.

*توجه: این پارت تامین ساخت CJMCU نمی باشد.

نکته آموزشی:

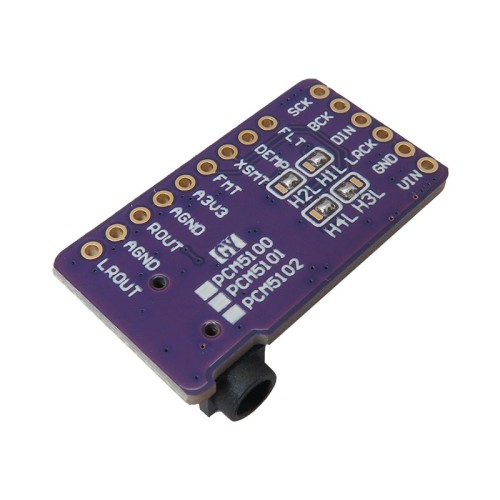

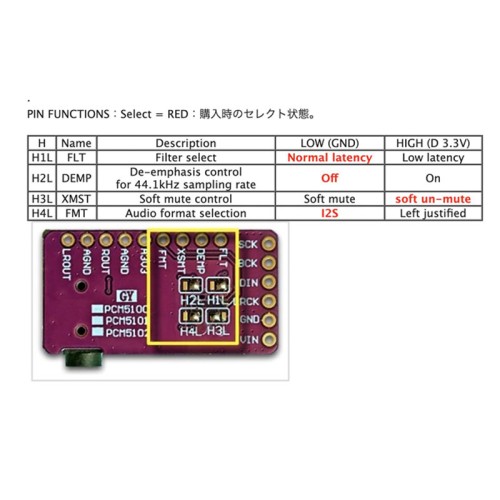

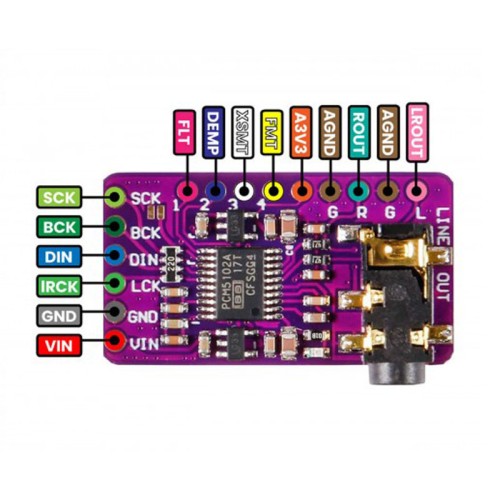

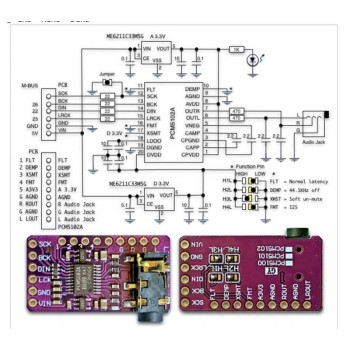

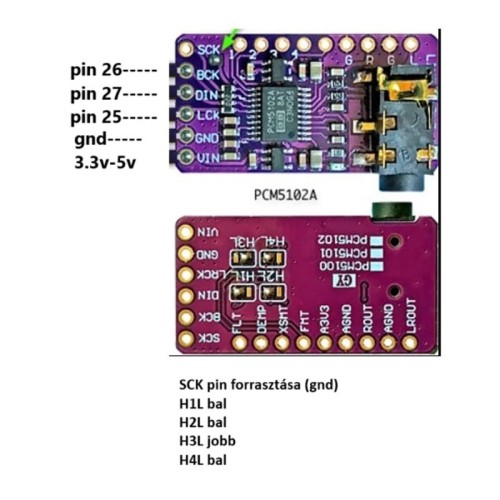

ماژول PCM5102 در بخش پشتی خود دارای چهار جامپر از نوع پل لحیمی (Solder Jumper) دارد، که هر کدام برای تنظیم عملکرد مدار در نظر گرفته شده اند. کاربرد هر یک به شرح زیر است:

  1. انتخاب منبع تغذیه H1L (VCC / Internal Regulator)
    این جامپر تعیین می‌کند تغذیه از رگولاتور داخلی 3.3V استفاده شود یا مستقیماً از VCC خارجی (5V) تأمین گردد. به کاربر انعطاف می دهد تا بسته به پروژه، منبع تغذیه مناسب را انتخاب کند.
  2. حالت کار تراشه (Chip Working Mode)H2L
    با این جامپر می توان حالت کاری تراشه PCM5102 را تعیین کرد. شامل انتخاب حالت I2S Mode یا Stand-alone Mode است.
  3. پیکربندی فرمت صوتی (Audio Data Format)H3L
    انتخاب نوع فرمت داده ای که از میکروکنترلر یا Raspberry Pi دریافت می شود. پشتیبانی از I2S، Left Justified (LJ)، Right Justified (RJ).
  4. کنترل عملکرد بی صدا (Mute Control) H4L
    این جامپر خروجی صدا را Mute (خاموش) یا فعال می‌کند. برای جلوگیری از نویز در هنگام بوت یا تغییر تنظیمات استفاده می شود.


کاربرد :

  1. استفاده در سیستم های صوتی خانگی برای پخش موسیقی با کیفیت بالا
  2. راه اندازی پروژه های DIY صوتی با بردهای آردوینو و ESP32
  3. تقویت و تبدیل سیگنال های دیجیتال به صوت استریو در پروژه های Raspberry Pi
  4. ایجاد و طراحی پخش کننده های موسیقی دیجیتال با فرکانس نمونه برداری بالا
  5. استفاده در تقویت کننده های صوتی دیجیتال برای استودیوهای خانگی و حرفه ای
  6. پیاده سازی سیستم های صوتی قابل حمل و جمع و جور با کیفیت استریو
  7. تولید صدای دیجیتال دقیق و بدون نویز در پروژه های آموزشی و پژوهشی
  8. ساخت موزیک پلیر Hi-Fi با رزبری پای
  9. جایگزینی برای DAC داخلی میکروکنترلرها جهت بهبود کیفیت صدا
  10. گیرنده A/V
  11. پخش‌کننده DVD و BD
  12. گیرنده HDTV

مشخصات :

  1. نوع ماژول : I2S DAC دیکودر
  2. مدل چیپ : PCM5102A
  3. پروتکل ارتباطی: I2S / IIS
  4. رابط خروجی : AUX سه پین
  5. نسبت سیگنال به نویز : 112 دسی بل
  6. دامنه دینامیکی : 112 دسی بل
  7. خروجی مقیاس کامل : 2.1 ولت مؤثر با مرکز زمین
  8. فرکانس نمونه برداری : 8 کیلوهرتز تا 384 کیلوهرتز
  9. نرخ داده صوتی : 16 بیت ، 24 بیت و 32 بیت
  10. خروجی صدا: استریو (L/R) با کیفیت Hi-Fi
  11. ولتاژ کاری: 3.3V – 5V

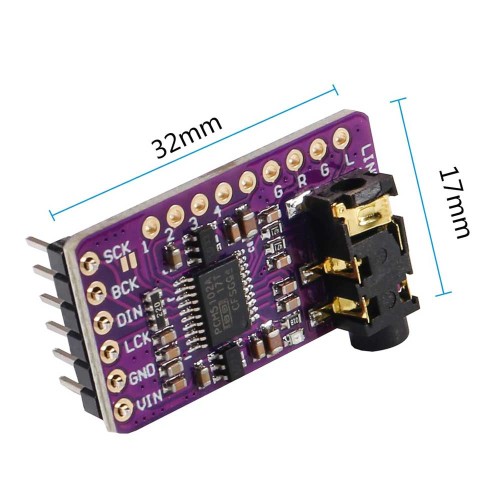

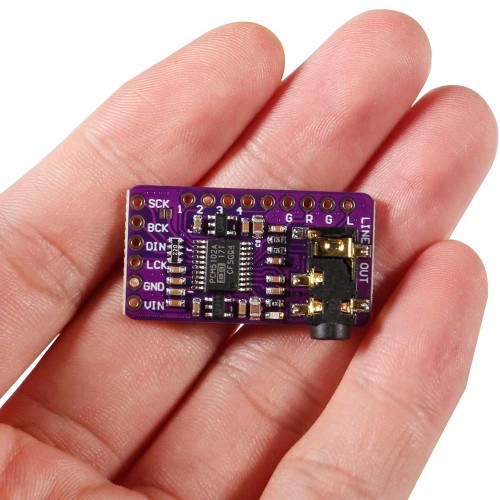

  12. ابعاد: 32x17 میلی متر

پرسش و پاسخ :

  1. سوال: jitter چیست؟
    جواب: jitter به نوسانات کوچک و ناخواسته در زمان‌بندی سیگنال دیجیتال گفته می‌شود که می‌تواند باعث تغییرات در کیفیت صدا شود
  2. سوال: ماژول PCM5102A چگونه با jitter مقابله می‌کند؟
    جواب: این ماژول با استفاده از معماری پیشرفته DAC و PLL داخلی، نوسانات کلاک را کاهش می‌دهد و صدای خروجی دقیق و شفاف ارائه می‌دهد.

مستندات:
دانلود دیتاشیت PCM5102A
