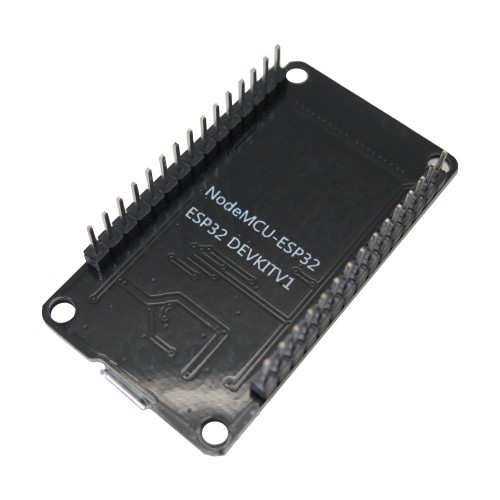

برد توسعه ESP32 دارای بلوتوث ، وایفای داخلی و مبدل سریال CP2102
برد توسعه ESP32 دارای بلوتوث ، وایفای داخلی و مبدل سریال CP2102 برد توسعه ESP32 دارای بلوتوث ، وایفای داخلی و مبدل سریال CP2102 برد توسعه ESP32 دارای بلوتوث ، وایفای داخلی و مبدل سریال CP2102 برد توسعه ESP32 دارای بلوتوث ، وایفای داخلی و مبدل سریال CP2102 برد توسعه ESP32 دارای بلوتوث ، وایفای داخلی و مبدل سریال CP2102 برد توسعه ESP32 دارای بلوتوث ، وایفای داخلی و مبدل سریال CP2102

برد توسعه ESP32 دارای بلوتوث ، وایفای داخلی و مبدل سریال CP2102

کد انبار : 2809-217-4580
مدل کالا : ESP32-DK0.1
جستارش : A1-08-0805A
موجودی: 27
قیمت:
221,620 تومان

تعداد: - +
   - یا -
برچسب ها: ESP32, برد esp32, ESP-WROOM-32, برد توسعه

برد توسعه ESP32 دارای بلوتوث ، وایفای داخلی و مبدل سریال CP2102

برد توسعه ESP32 با هسته ESP۳۲ دارای بلوتوث و WiFi است که نسل تکامل یافته ESP۸۲۶۶ است که بارزترین تفاوت آن بلوتوث داخلی آن می باشد. این برد توسعه دارای هسته وایفای ۲,۴ گیگا هرتز و بلوتوث داخلی تولید شده با تکنولوژی ۴۰ نانومتری شرکت TSMC می باشد و این برد وای فای دارای بهترین عملکرد در مصرف انرژی است.

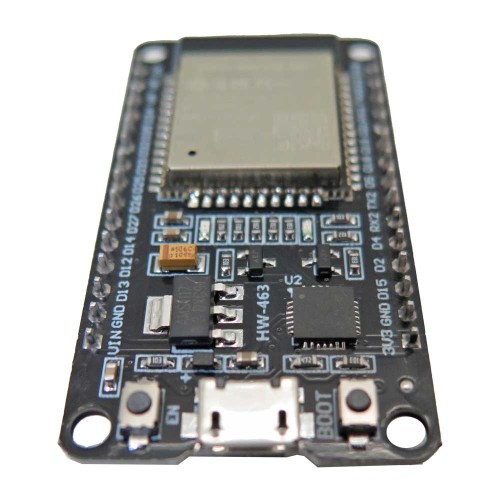

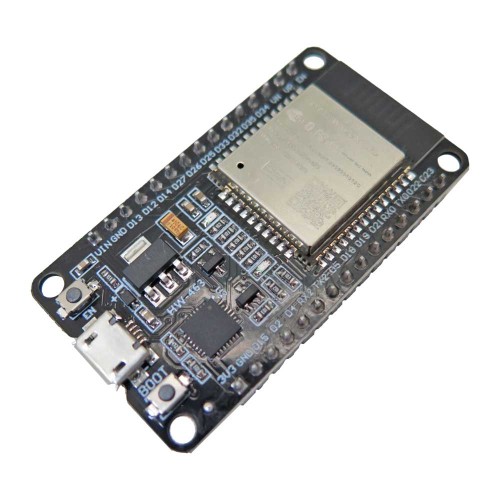

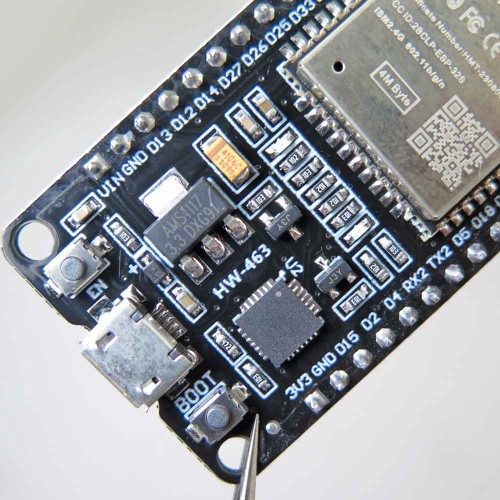

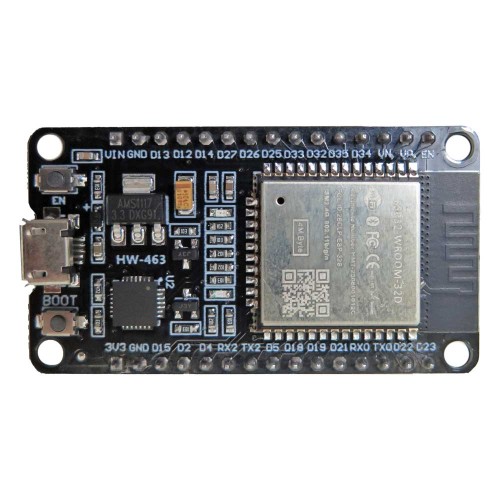

برد ESP32 شامل یک ماژول وای فای ESP-WROOM-32، یک رگولاتور 3.3 ولت، یک کانکتور Micro USB برای اتصال برد به کامپیوتر جهت پروگرام و دیباگ کردن، دو عدد سوییچ فشاری Push Button و یک تراشه مبدل USB به سریال CP2102 میباشد. ماژول وای فای ESP32 دارای بلوتوث و وای فای داخلی، پردازنده 32 بیتی Tensilica Xtensa LX6 با فرکانس کاری 240 مگاهرتز و عملکرد 600DMIPS بوده و از قابلیت Ultra Low Power Co-Processor بهره می برد که با شما این امکان را می دهد که در حالت Deep Sleep نیز بتوانید مقادیر آنالوگ را توسط ADC آن قرائت کنید.

کاربرد برد توسعه ESP32 دارای بلوتوث ، وایفای داخلی و مبدل سریال CP2102 :

  1. هاب سنسور IOT توان پایین
  2. لاگرهای IOT توان پایین
  3. تجهیزات IOT
  4. شبکه های مش
  5. اتوماسیون منزل
  6. تگ های امنیتی
  7. تجهیزات مراقبتی و درمان
  8. پریز برق هوشمند
  9. پخش کننده موسیقی
  10. هدست های صوتی

مشخصات برد توسعه ESP32 دارای بلوتوث ، وایفای داخلی و مبدل سریال CP2102 :

  1. پردازنده: Tensilica Xtensa LX6
  2. حداکثر فرکانس کاری: 240 مگاهرتز
  3. ولتاژ کاری: 3.3 ولت
  4. پین های ورودی آنالوگ: 12 بیتی 18 کانال
  5. پین های DAC: دو کانال 8 بیت
  6. پین های ورودی خروجی دیجیتال: 39 عدد
  7. میزان جریان DC روی پین های ورودی و خروجی: 40 میلی آمپر
  8. جریان DC روی پین 3.3 ولت: 50 میلی آمپر
  9. SRAM: 520KB
  10. پورت های ارتباطی: SPI، I2C، I2S، CAN، UART
  11. وای فای: 802.11 b/g/n
  12. بلوتوث: V4.2
  13. پشتیبانی از پروتکل FREERTOS ، LWIP
  14. پشتیبانی از سه مد AP ، STA ، AP + STA
  15. سرعت انتقال داده : 150 مگابایت در ثانیه
  16. ابعاد : 51.5x28.3 mm

مستندات:
اطلاعات تکمیلی برد ESP32


Description:
ESP32 is already integrated antenna and RF balun, power amplifier, low-noise amplifiers, filters,
and power management module. The entire solution takes up the least amount of printed circuit board area.
This board is used with 2.4 GHz dual-mode Wi-Fi and Bluetooth chips by TSMC 40nm low power technology,
power and RF properties best, which is safe, reliable, and scalable to a variety of applications.
Using TSMC low power 40nm technology, power consumption performance and RF performance are the best, safe and reliable, and easy to expand to various applications.
ESP32 is designed for mobile, wearable electronics, and Internet of Things (IoT) applications. It has many features of the state-of-the-art low power chips, including fine resolution clock gating, power modes, and dynamic power scaling.
For instance, in a low-power IoT sensor hub application scenario, ESP32 is woken up periodically, and only when a specified condition is detected; low duty cycle is used to minimize the amount of energy that the chip expends. The output power of the power amplifier is also adjustable to achieve an optimal trade-off between communication range, data rate, and power consumption.

Application:
• Generic low power IoT sensor hub
• Generic low power IoT loggers
• Video streaming from camera
• Over The Top (OTT) devices
• Music players
– Internet music players
– Audio streaming devices
• Wi-Fi enabled toys
– Loggers
– Proximity sensing toys
• Wi-Fi-enabled speech recognition devices
• Audio headsets
• Smart power plugs
• Home automation
• Mesh network
Espressif Systems 4 http://www.espressif.com
1.5 Block Diagram 1 OVERVIEW
• Industrial wireless control
• Baby monitors
• Wearable electronics
• Wi-Fi location-aware devices
• Security ID tags
• Healthcare
– Proximity and movement monitoring trigger devices
– Temperature sensing loggers

Features:
Microprocessor: Tensilica Xtensa LX6
Maximum Operating Frequency: 240MHz
Operating Voltage: 3.3V
Analog Input Pins: 12-bit, 18 Channel
DAC Pins: 8-bit, 2 Channel
Digital I/O Pins: 39 (of which 34 is normal GPIO pin)
DC Current on I/O Pins: 40 mA
DC Current on 3.3V Pin: 50 mA
SRAM: 520 KB
Communication: SPI(4), I2C(2), I2S(2), CAN, UART(3)
Wi-Fi: 802.11 b/g/n
Bluetooth: V4.2 – Supports BLE and Classic Bluetooth
High Performance-price Ratio
Small volume, easily embeded to other products
Strong function with support LWIP protocol, Freertos
Supporting three modes: AP, STA, and AP+STA
Supporting Lua program, easily to develop
Support for FREERTOS, LWIP protocol
Support three modes AP, STA, AP + STA
Data transfer speed: 150 megabytes per second
Dimensions: 51.5x28.3 mm
