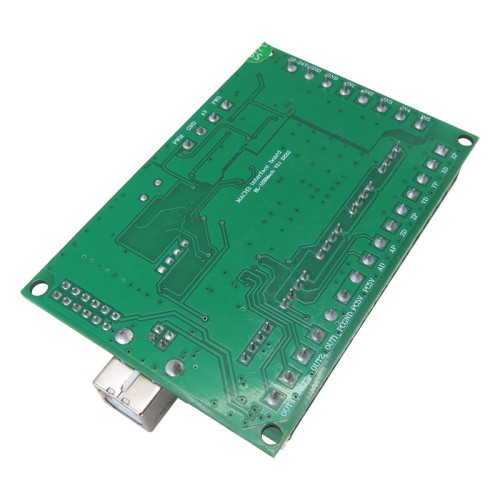

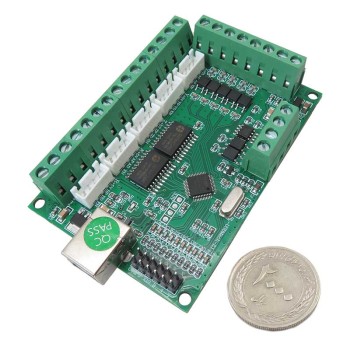

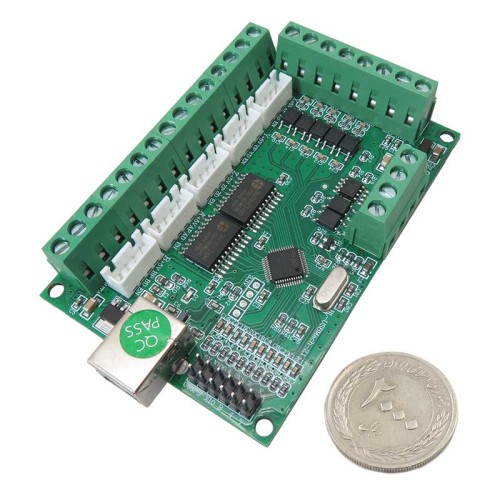

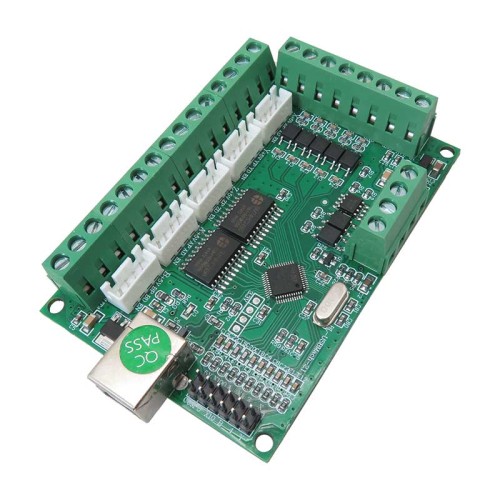

برد کنترلر CNC پنج محور USB MACH3 با خروجی 100KHz

کارت کنترلر دستگاه CNC پنج محور با پشتیبانی از نرم افزار USB MACH3 - برد کنترلر CNC پنج محوره Mach3

کارت کنترلر دستگاه CNC پنج محور با پشتیبانی از نرم‌افزار USB MACH3، یک انتخاب عالی برای پروژه‌های CNC از 3 محور تا 5 محور است. این برد کنترلر CNC پنج محور به طور کامل با تمامی ویژگی‌های نرم‌افزار MACH3 سازگاری دارد و در پروژه‌های مختلف CNC قابل استفاده است. کنترلر MACH3 برای CNC با پورت ارتباطی USB امکان اتصال ساده به کامپیوتر را فراهم می‌کند و از سیستم‌عامل‌های مختلف مانند ویندوز XP، 7، 8 و 10 پشتیبانی می‌کند. برد کنترلر CNC پنج محوره Mach3 قابلیت استفاده در سیستم‌های CNC پنج محوره را فراهم می‌آورد و می‌تواند محورهای X، Y، Z و محورهای دورانی CNC را کنترل کند.
دستگاه CNC با پشتیبانی از USB به راحتی به نرم‌افزار اتصال پیدا کرده و امکان کنترل دقیق دستگاه را از طریق پورت USB فراهم می‌آورد. این برد کنترلر دارای خروجی پالس با فرکانس 100KHz است که برای راه‌اندازی استپر موتور و سروو موتور کاربرد دارد. همچنین، چهار خروجی با سطح ولتاژ 5 ولت برای فعال‌سازی رله‌ها مانند اسپیندل، پمپ، سیستم خنک‌کاری و دیگر تجهیزات در نظر گرفته شده است. ورودی‌هایی برای اتصال لیمیت سوئیچ، کلید قطع اضطراری، پراب تنظیم ارتفاع و دیگر تجهیزات ایمنی نیز در این برد وجود دارد. خروجی آنالوگ 0-10 ولت برای کنترل دور موتور اسپیندل و تنظیم سرعت آن از طریق اینورتر فراهم است.
این برد کنترلر با پشتیبانی از تغذیه 12-24V DC به صورت مجزا، برای پروژه‌های پیچیده CNC با نیاز به دقت و امکانات پیشرفته طراحی شده است. پین‌های مربوط به هندویل برای کنترل دستگاه از فاصله نیز در کنار پورت USB قرار دارند.

نکته آموزشی :

هندویل (Handwheel) یک وسیله دستی است که برای کنترل و تنظیم دستی محورهای دستگاه‌های CNC و ماشین‌آلات مختلف استفاده می‌شود. این دستگاه معمولاً به عنوان یک کنترلر دستی برای حرکت دادن محورهای X، Y، Z و سایر محورهای دستگاه‌های CNC به کار می‌رود. هندویل به اپراتور این امکان را می‌دهد که با دقت بیشتری و به‌صورت دستی دستگاه را جابه‌جا کرده و تنظیمات مورد نیاز را انجام دهد.
معمولاً هندویل‌ها به صورت یک چرخ دستی به دستگاه متصل می‌شوند و برای حرکت دقیق دستگاه در حین فرآیندهای ماشین‌کاری یا تنظیمات دستی استفاده می‌شوند. در برخی از سیستم‌های CNC پیشرفته، هندویل الکترونیکی محورها را با دقت دیجیتال کنترل می‌کند.

کاربرد :

1. کنترل دستگاه‌های CNC پنج محور

2. راه‌اندازی استپر موتور و سروو موتور با پالس خروجی 100KHz

3. کنترل سرعت اسپیندل از طریق خروجی آنالوگ 0-10V

4. مدیریت سیستم‌های مختلف از طریق خروجی‌های رله برای اسپیندل، پمپ، و سیستم خنک‌کاری


مشخصات فنی و امکانات :

1. پشتیبانی از نرم‌افزار MACH3: سازگاری با تمامی نسخه‌های MACH3 و آخرین نسخه آن.

2. پشتیبانی از سیستم‌عامل‌ها: پشتیبانی از ویندوزهای XP، 7، 8، 10 و سیستم‌های 64 بیتی، سازگار با لپ‌تاپ‌ها و رایانه‌های لوحی.

3. بازه ولتاژ ورودی: 12 تا 24 ولت با عملکرد ضد معکوس (anti-reverse).

4. جداسازی سیگنال‌های ورودی: تمامی سیگنال‌های ورودی با ایزولاسیون نوری جدا شده‌اند.

5. ورودی‌های اضافی: قابلیت نصب ماژول‌های توقف اضطراری، تنظیم پراب، لیمیت سوئیچ و بازگشت صفر.

6. کنترل آنالوگ 0-10 ولت : این برد دارای قابلیت کنترل ولتاژ آنالوگ از 1 تا 10 ولت است که امکان تنظیم دقیق سرعت اسپیندل را فراهم می‌کند.
7. ماکزیمم خروجی پالس: 100 کیلوهرتز برای هر محور، قابل اتصال به آند مشترک یا کاتد مشترک.

8. خروجی PWM 5V: این برد با خروجی 5 ولت PWM، سرعت موتور را کنترل کرده و به کنترل‌کننده سرعت اسپیندل متصل می‌شود.
9. خروجی‌های 5V: این برد دارای چهار خروجی 5 ولت است که برای کاربردهای مختلف مانند خنک‌کاری، اسپری و دیگر سیستم‌های جانبی قابل استفاده می‌باشد.
10. پشتیبانی از موتورها: پشتیبانی از درایورهای استپر و سروو موتور با ورودی پالس و جهت (پالس + جهت).

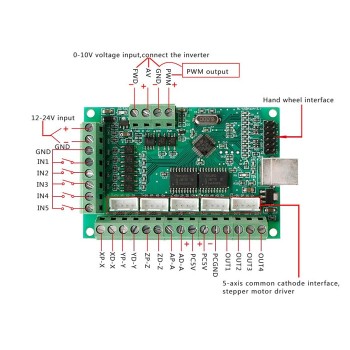

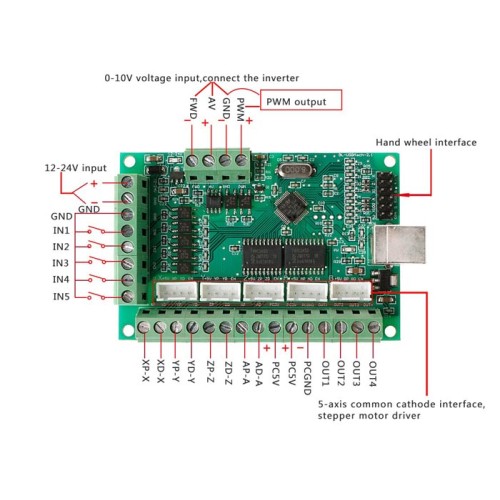

11. پورت‌های 5 محوره: این برد دارای پورت‌های اتصال کابل برای پنج محور (XH2.54) است که امکان اتصال آسان و سریع دستگاه را فراهم می‌کند.
12. سوکت کابل رابط 5 محوری: برای اتصال راحت به دستگاه CNC و سیستم‌های مختلف.
13. ابعاد برد: 9x6 سانتیمتر.

اقلام همراه :

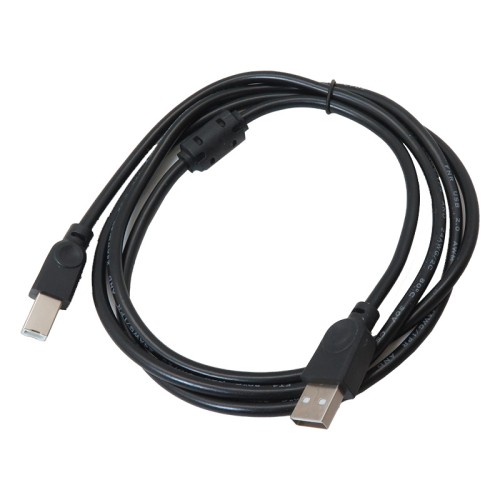

1.  کابل و پلاگین
2. سی دی نرم افزار

مستندات:
دفترچه راهنما برد کنترلر CNC پنج محور USB MACH
دانلود درایور BL-UsbMach-V22
دانلود Mach3Mill-BL
