ترانزیستور C1815 - بسته 5 عددی
کد انبار : 8232-375-12561
مدل کالا : C1815 NPN
جستارش : A1-11-0605A
موجودی: 11
مدل کالا : C1815 NPN
جستارش : A1-11-0605A
موجودی: 11
قیمت:
11,980 تومان

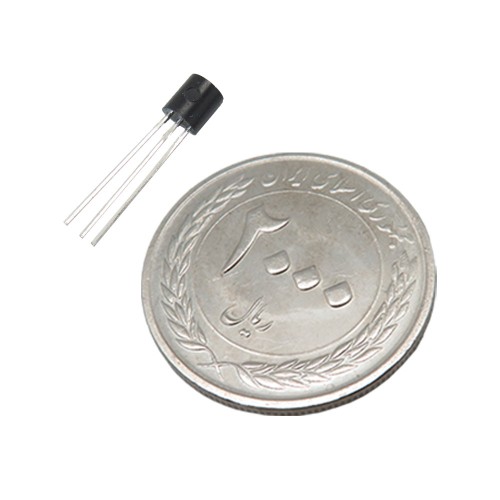

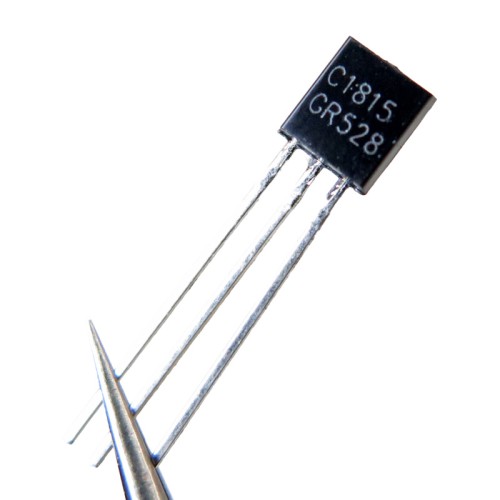

ترانزیستور C1815 NPN پکیج TO-92
ترانزیستور C1815 یک ترانزیستور نوع NPN سیلیکونی است که به طور گسترده در مدارهای صوتی، الکترونیک عمومی و پروژه های تحقیقاتی مورد استفاده قرار می گیرد. این قطعه توسط شرکت های معتبری مانند Toshiba طراحی و تولید شده و به دلیل عملکرد کم نویز، بهره جریان بالا و پایداری حرارتی مناسب، یکی از محبوب ترین گزینه ها برای تقویت سیگنال های ضعیف صوتی و سنسوری محسوب می شود. بسته بندی کوچک TO-92 و قابلیت اطمینان بالا، استفاده از آن را در انواع بردهای توسعه، ماژول های صدا و مدارهای آنالوگ آسان کرده است.
C1815 دارای ولتاژ کلکتور تا 50 ولت (Vceo)، جریان کلکتور حداکثر 150 میلی‌آمپر (Ic) و بهره جریان hFE در حدود 70 تا 700 است. این ویژگی ها باعث می شود بتوان از آن در مدارهای پری آمپلی فایر میکروفون، تقویت کننده های صوتی چندمرحله‌ای و سوئیچ های الکترونیکی کم قدرت استفاده کرد. همچنین، فرکانس کاری بالا تا حدود 80 مگاهرتز (fT) آن را برای مدارهای فرکانس متوسط و بالا نیز مناسب کرده است. این ترانزیستور تقویت کننده با ولتاژ بیس پایین فعال می شود و پاسخ خطی و دقیقی در ناحیه ی تقویت دارد.
ترانزیستور C1815 NPN در پروژه های الکترونیکی کوچک تا سیستم های صوتی حرفه‌ای کاربرد دارد. از این قطعه در ساخت آمپلی فایرهای میکروفون، مدارهای تشخیص صدا، مدارات کنترل خودکار ولوم (AGC)، اسیلاتورهای کوچک و مدارات سوئیچینگ سبک استفاده می شود.
کاربرد :
- تقویت کننده‌های صوتی (Audio Amplifier)
- مدار پری امپلی‌فایر میکروفون (Microphone Preamplifier)
- اسیلاتورها و مدارات نوسان‌ساز
- سوئیچ های الکترونیکی سبک (Low Power Switch)
- مدارهای آشکارساز و سنسورهای آنالوگ
مشخصات :
- نوع: NPN سیلیکونی اپیتاکسیال
- پکیج: TO-92
- ولتاژ کلکتور-امیتر : (Vceo) 50 ولت
- ولتاژ کلکتور-بیس: (Vcbo) 60 ولت
- ولتاژ امیتر-بیس: (Vebo) 5 ولت
- جریان کلکتور: (Ic ماکزیمم) 150 میلی آمپر
- توان تلفاتی: (Pd) حدود 400 میلی وات
- بهره جریان: (hFE) بین ~70 تا ~700 بسته به شرایط
- فرکانس گذار: (ft) حدود 80 مگاهرتز
- دمای کاری / نگهداری: 55- تا 150+ درجه سلسیوس
مستندات:
دانلود دیتاشیت ترانزیستور C1815
