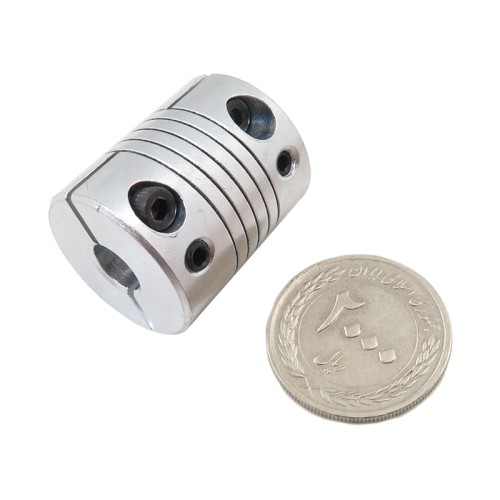

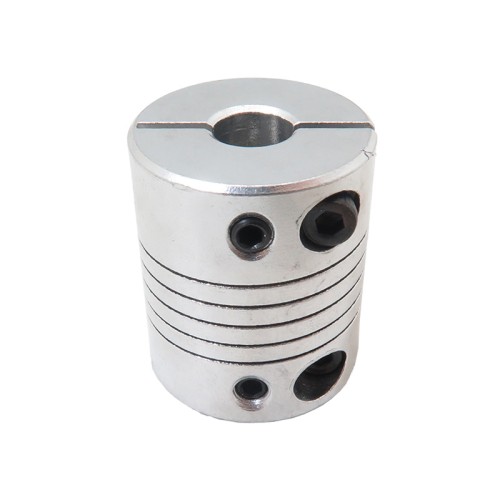

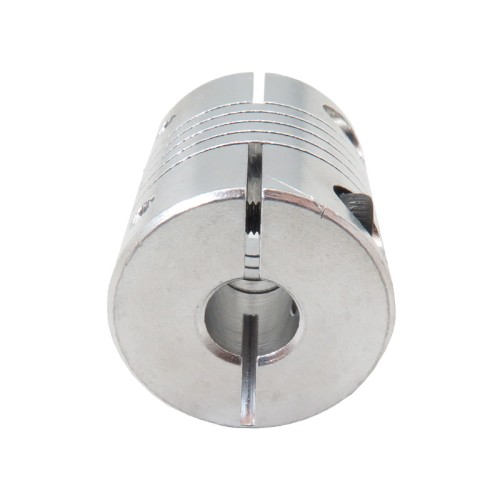

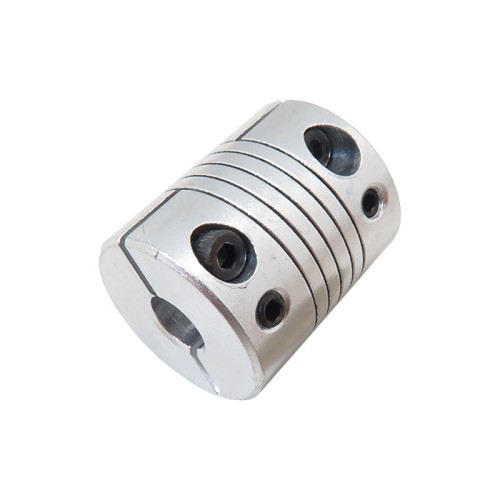

کوپلینگ انعطاف پذیر 8mmX8mm ویژه پرینترهای سه بعدی
مدل کالا : coupling-8X8
جستارش : A2-16-1406A
موجودی: 60
کوپلینگ انعطاف پذیر 8mmX8mm ویژه پرینترهای سه بعدی
کوپلینگ قطعهای است که برای اتصال دو شفت به یکدیگر استفاده میشود. کوپلینگ وسیله ای برای محور کردن موتور و شفت پمپ می باشد که حرکت دورانی موتور را به شفت پمپ منتقل می کند. قبل از اتصال کوپلینگ موتور و شفت باید از هم محور بودن این دو اطمینان حاصل کرد. هدف اولیه ی کوپلینگ ها این است که دو قطعه ی دوار را به هم متصل کنند و در عین حال که اجازه انحرافاتی را به آنها می دهند. با انتخاب، نصب و نگهداری دقیق کوپلینگ ها می توان صرفه جویی زیادی در هزینه نگهداری و زمان خروج از کارکرد به عمل آورد.
کوپلینگ های انعطاف پذیر بیشتر برای انتقال گشتاور میان محرک اصلی و عنصر چرخان یک سیستم به کار می رود. اگر چه این نوع از کوپلینگ ها جهت جبران و اصلاح ناهمراستایی محورها طراحی شده اند، اما معمولاً توصیه نمی شود که از یک کوپلینگ انعطاف پذیر جهت جبران ناهمراستایی عنصر چرخان و محورهای محرک استفاده شود. در واقع هدف از کوپلینگ های انعطاف پذیر جبران تغییرات حاصل از دما در کوپلینگ ها و محورها و برقراری امکان انتقال توان از شافت (محور) به عنصر چرخان می باشد، در حالی که محورها هیچ گونه تداخلی با یکدیگر ندارند.
با توجه به اینکه کوپیلینگ های انعطاف پذیر دارای ساختار کوچکی هستند از آن ها را در ماشین های اداری، سرومکانیزم ها، ابزارهای دقیق، ماشین آلات سبک، پرینترهای سه بعدی و غیره استفاده می گردد.

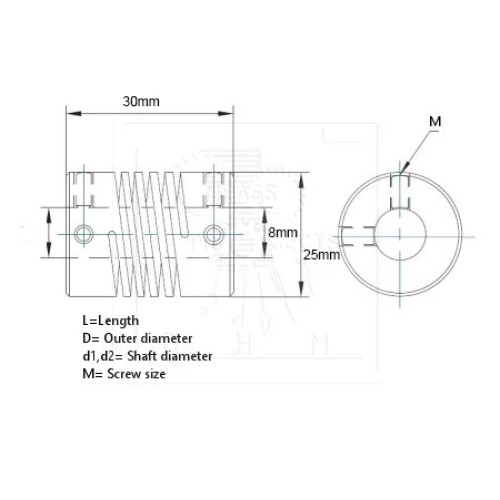

مشخصات:
طول: 30 میلیمتر
قطر خارجی: 25 میلیمتر
گشتاور مجاز: 2 نیوتن بر متر
حداکثر گشتاور: 4 نیوتن بر متر
حداکثر سرعت: 6000 دور بر دقیقه
گشتاور اینرسی: 2.8*10-6 کیلوگرم بر متر مربع
انحراف شعاع: 150 (N.m/rad)
انحراف محوری: ± 0.2 میلیمتر
وزن: 30 گرم
Description:
A '''coupling '''is used to connect the drive shaft of a power source, such as a 3D Printer to a shaft on a piece of driven machinery. Flexible couplings compensate for temperature changes and permit end movement of the shafts without placing unwanted stresses on motors and seals. Flexible couplings should not be used to compensate for misalignment at the time of installation. Flexible coupling can accommodate a slight misalignment between two shafts in a 3D printer, but a rigid coupling cannot accommodate any misalignment. Flexible coupling can absorb shocks and backlash but a rigid coupling cannot. A rigid coupling is simple and inexpensive but flexible couplings are expensive.
All flexible couplings consist of two hubs that are attached, with a fit elastomer in between, one each to the driver and driven shafts. The hubs may be attached to the shaft by a keyway, taper fit, screw, or other means. The hubs are connected in various ways.
For all flexible couplings, the hubs must be aligned to within the manufacturer’s specifications for the driven equipment, driver, and coupling.
The aluminum couplers are usually 5mm motor shaft to 8mm threaded rod.

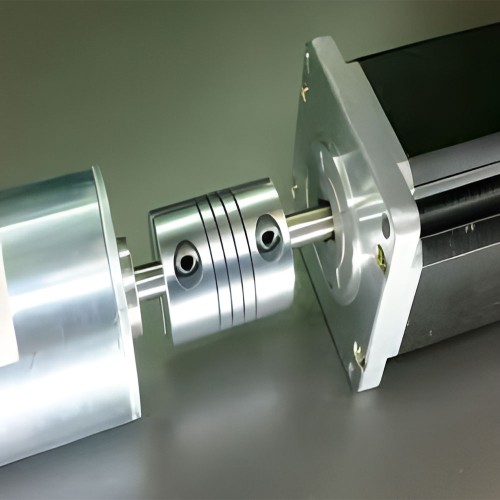

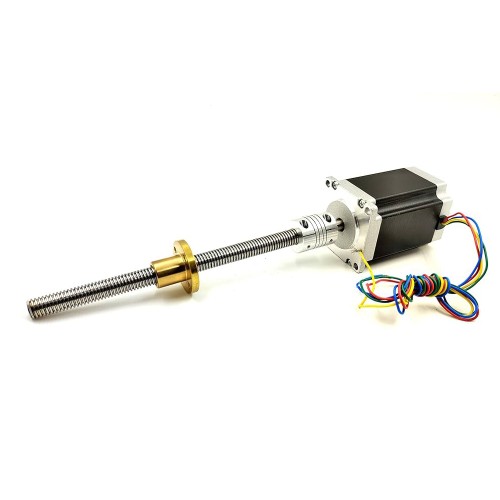

This coupling is made of aluminum alloy material and specialized for CNC machines, 3D printers, etc. This coupling is a shaft coupler that is used to connect servo motor stepper motor, encoder screw driving machine platform, and so on. This coupler is simply designed with easy buffering, damping, and convenient connection and disconnection properties. This coupling is completely sized and has a smooth surface.
Features:
Outer diameter: D25
Length: L30
Rated torque: 2 (N.m)
Maximum torque: 4 (N.m)
Maximum speed: 6000 (rpm)
Inertia torque static torque: 2.8x10-6 (kg.m2)
Rigid radial deviation: 150 (N.m/rad)
Angle to the letter differential: 0.15 (mm)
Axial deviation: ± 0.2 (mm)
Weight: 30 (g)
