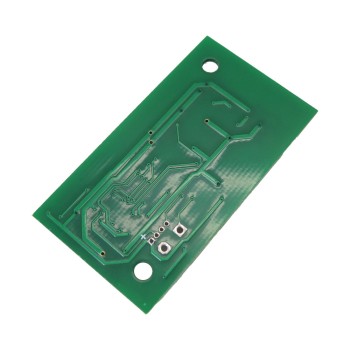

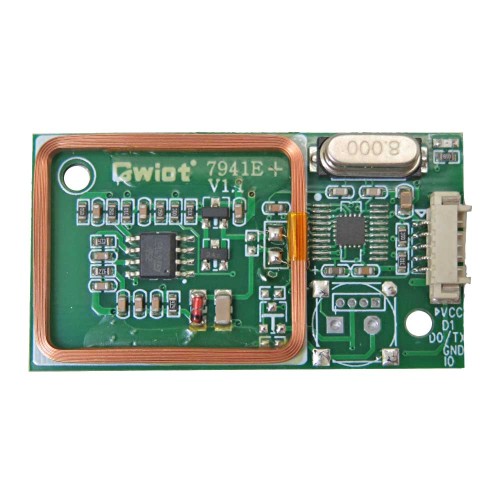

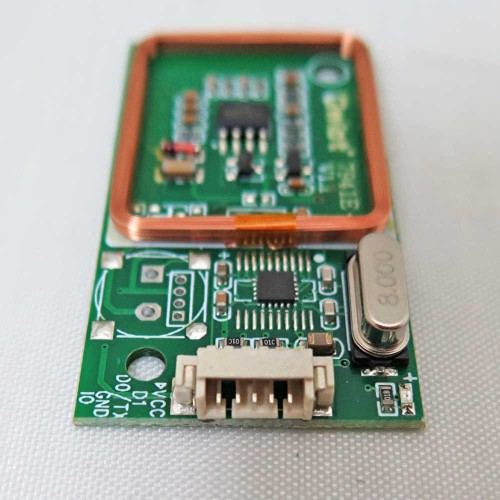

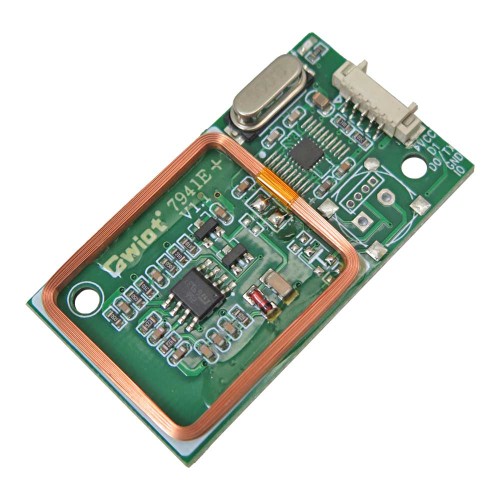

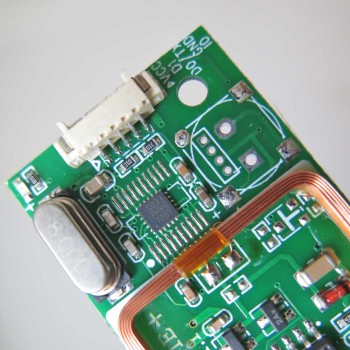

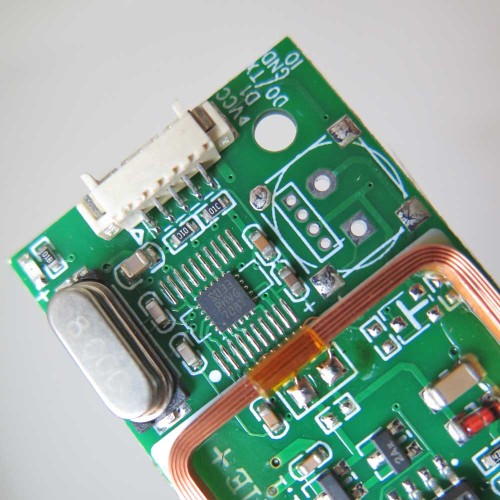

ماژول ریدر RFID 7941E فرکانس 125 کیلوهرتز

ماژول کارت خوان 125kHz - ماژول ریدر کارت RFID با فرکانس 125 کیلوهرتز

ماژول ریدر RFID 7941E فرکانس 125 کیلوهرتز یک ریدر ساده و قابل اعتماد برای سیستم های کنترل دسترسی، حضور و غیاب و پروژه های الکترونیکی است. این ماژول برد ریدر کارت اکسس کنترل با تغذیه VCC و GND و یک خروجی دیتا (TX / D0)، شناسه کارت های RFID فرکانس پایین را به صورت سریال UART ارسال می‌کند. ساختار تک جهته آن باعث می شود بدون نیاز به تنظیمات پیچیده، به راحتی به آردوینو، ESP32، STM32 و سایر میکروکنترلرها متصل شود و کد کارت را با سرعت و پایداری بالا در اختیار سیستم قرار دهد.

این ماژول کارت خوان 125kHz فقط Reader بوده و قابلیت نوشتن یا تغییر اطلاعات کارت را ندارد، به همین دلیل گزینه ای امن و پایدار برای پارکینگ ها، درب های کنترلی، گیت ها و پروژه های DIY محسوب می شود. استفاده از کارت‌های 125kHz رایج مانند EM4100، مصرف کم، سیم کشی ساده و خروجی سریال آماده، این ماژول ریدر کارت RFID فرکانس 125kHz را به انتخابی اقتصادی و کاربردی برای طراحان سیستم های کنترلی و الکترونیکی تبدیل کرده است.

کاربرد :

1. کنترل دسترسی درب ها
2. سیستم های حضور و غیاب
3. مدیریت ورود و خروج پارکینگ
4. گیت ها و راه بندهای کنترلی
5. پروژه های آردوینو و میکروکنترلر
6. سیستم های امنیتی ساده RFID
7. پروژه های آموزشی و DIY الکترونیک

مشخصات :

1. سازنده: Gwiot
2. مدل: 7941E+ V1.1
3. فرکانس کاری: 125 کیلوهرتز (LF)
4. نوع ماژول: فقط Reader (فاقد قابلیت نوشتن)
5. نوع کارت های سازگار: EM4100 و کارت‌های 125kHz مشابه
6. نوع خروجی دیتا: سریال UART (تک جهته – TX / D0)
7. ولتاژ تغذیه: 5 ولت DC
8. جریان مصرفی : 40 میلی آمپر
9. نوع ارتباط: TTL
10. فاصله تشخیص: 3 تا 5 سانتی متر
11. قابلیت اتصال: آردوینو، ESP32، STM32 و سایر میکروکنترلرها
12. سرعت ارتباط: 9600bps
13. ابعاد: 47x26x5 میلی متر

مستندات:
دانلود کتابخانه آردوینو Gwiot 7941E
