ماژول اندازه گیری و نمایش ولتاژ و جریان مستقل دارای ارتباط RS485 و پروتکل مدباس

ماژول نمایشگر دیجیتال LCD یک ماژول اندازه‌گیری و نمایش ولتاژ و جریان است که قابلیت نمایش ولتاژ، جریان و دما را به‌صورت هم‌زمان دارد. این دستگاه مجهز به رابط RS485 بوده و از پروتکل Modbus RTU پشتیبانی می‌کند، که آن را به گزینه‌ای ایده‌آل برای سیستم‌های کنترلی و مانیتورینگ صنعتی تبدیل کرده است.

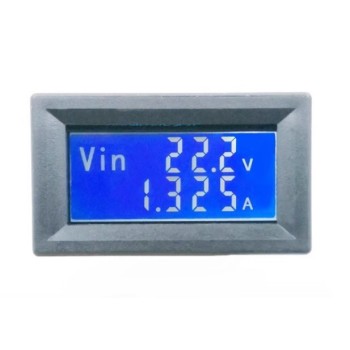

این ماژول نمایشگر و اندازه‌گیری ولتاژ و جریان دارای نمایشگر دوگانه با خوانایی بالا است که ولتاژ را با رنگ قرمز و جریان را با رنگ آبی نمایش می‌دهد. همچنین، با دقت 1٪، امکان اندازه‌گیری ولتاژ از 0 تا 100 ولت و جریان تا 10 آمپر را فراهم می‌کند.
ماژول اندازه‌گیری و نمایش ولتاژ و جریان مستقل دارای مصرف انرژی پایین بوده و از ولتاژ کاری 4.5 تا 30 ولت DC پشتیبانی می‌کند. این محصول با PLC، رایانه و سایر تجهیزات صنعتی سازگار است و امکان ارتباط از طریق RS485 و پروتکل مدباس را فراهم می‌کند.
این ماژول برای کاربردهای آزمایشگاهی، سیستم‌های اتوماسیون، تجهیزات هوشمند، پروژه‌های DIY و کنترل و پایش پارامترهای الکتریکی در سیستم‌های صنعتی بسیار مناسب است.

توضیحات رابط:

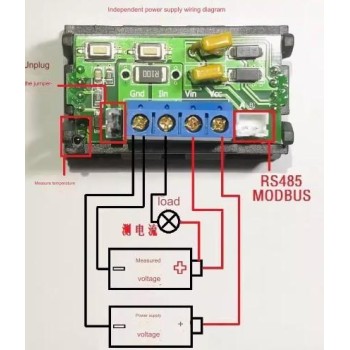

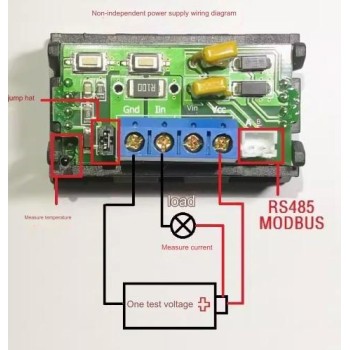

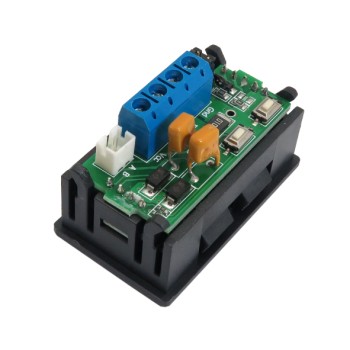

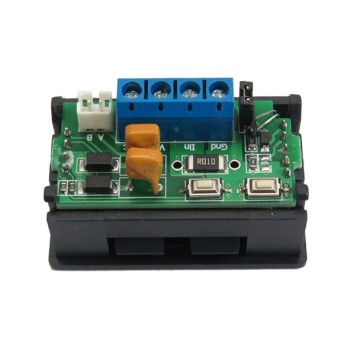

پین A در سمت چپ و پین B در سمت راست برای ارتباط Modbus از طریق رابط RS485 استفاده می‌شود.
پین GND در پایین برای ولتاژ منفی است. پین IIN برای اندازه‌گیری جریان به کار می‌رود. پین VCC برای تغذیه مثبت در صورت استفاده از منبع تغذیه مستقل است، و در صورت عدم استفاده از منبع تغذیه مستقل، ولتاژ مثبت برای تست اعمال می‌شود. پین VIN برای ولتاژ مثبت منبع تغذیه مستقل است.

تنظیمات نرم‌افزار:
در بخش "تنظیمات ارتباطی"، شماره سریال را وارد کرده و پورت سریال را باز کنید.
در بخش "ضبط آنالوگ"، آدرس ماژول را تنظیم کنید (آدرس پیش‌فرض "1" است؛ در صورتی که آدرس ماژول را نمی‌دانید، می‌توانید از گزینه "تغییر آدرس ماژول" برای تغییر آن استفاده کنید).
در همین بخش، روی دستور "دریافت" کلیک کنید تا داده‌ها جمع‌آوری شوند.
در صورت بروز خطای "ارتباط"، بررسی کنید که آیا اتصالات رابط‌های RS485 (پین‌های A و B) به درستی متصل شده‌اند یا خیر.

روش کالیبراسیون:
برای کالیبراسیون، یک منبع تغذیه دقیق ۱۲V (برای ولتاژ ۳۰V منبع تغذیه مستقل ۱۰۰V) وصل کنید. سپس در صورت اتصال کوتاه به مقاومت حساس به دما، دستگاه را به مدت ۵ ثانیه نگه دارید. پس از این مدت، صفحه نمایش سیاه می‌شود. حالا منبع تغذیه را قطع کرده و به منبع تغذیه کالیبراسیون وصل کنید. توجه داشته باشید که ولتاژ منبع تغذیه ۱۲V باید دقیق باشد، در غیر این صورت کالیبراسیون انجام نخواهد شد.

Description:

The LCD Digital Display Module is a voltage and current measurement and display module that can simultaneously show voltage, current, and temperature. This device is equipped with an RS485 interface and supports the Modbus RTU protocol, making it an ideal choice for industrial control and monitoring systems.
This voltage and current measurement and display module features a dual display with high readability, displaying voltage in red and current in blue. With an accuracy of 1%, it allows for measuring voltage from 0 to 100 volts and current up to 10 amps.
The independent voltage and current measurement module has low power consumption and supports a working voltage range of 4.5 to 30V DC. It is compatible with PLCs, computers, and other industrial equipment, providing communication via RS485 and the Modbus protocol.
This module is highly suitable for laboratory applications, automation systems, smart devices, DIY projects, and monitoring and controlling electrical parameters in industrial systems.

Product Features:
screen display voltage and current, with a MODBUS protocol functions can be used with PC, PLC communication equipment for data collection.
voltage: independent power supply can be measured 0-30V
Current: 0-10A
temperature: -20-100 degrees
Accuracy: 1% ( ± 1 word, the greater the voltage and current range, accuracy reduced accordingly )
supports standard Modbus RTU protocol, communication RS485
one voltage measurement, current measurement all the way, all the way to measure temperature (fever due to the first table, there is resistance default temperature distribution, but not welded, self-extended, can improve the measurement accuracy)
voltage and temperature automatically switch display, the current separate row (display mode can be set via button Temperature: In case of power failure, press and hold the button is not loose, electricity, three seconds after release the button, you can switch back on the power mode)
protocol functions can be set with device addresses 1-255, through the PC software settings;

Interface Description:
Left side pin A, B-side for the RS485 interface for Modbus communication
lower side  GND voltage is negative, IIN measurable current use, the VCC when independent power supply module for the power supply positive, non-independent power supply voltage for the positive test, the VIN independent power supply voltage is positive.

Software settings:
In the "Communication Settings" set the serial number, open the serial port.
In the "Analog capture" item set module address ( default address is "1", in the case of unknown module address, you can "change the module address" item of the module address changes )
In the "Analog capture" click "acquisition" command on it.
As a "communication error" to confirm RS485 interfaces A, B whether the reverse side.

Calibration method:
Connect precise 12V (100V independent power supply for 30V) when the power is short-circuited temperature sensitive resistor for 5 seconds, the screen will black out, disconnect the power to connect the calibration Well, pay attention to 12V power supply must be accurate, otherwise calibrated also not allowed.
