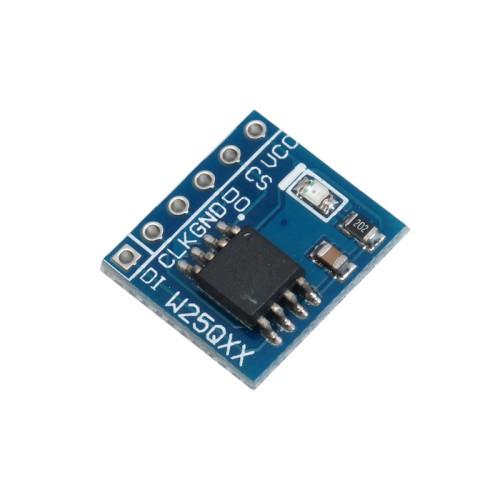

ماژول حافظه فلش W25Q80 با ظرفیت 8 مگابیت و ارتباط SPI

ماژول حافظه فلش W25Q80 با ظرفیت 8 مگابیت و ارتباط SPI یکی از گزینه های بسیار محبوب و پرفروش در میان طراحان مدار ، مهندسان الکترونیک و توسعه دهندگان سیستم های دیجیتال است که به دلیل سرعت بالا ، مصرف انرژی کم و سازگاری گسترده با انواع میکروکنترلرها ، جایگاه ویژه ای در پروژه های حرفه ای و آموزشی دارد . ماژول حافظه فلش برای میکروکنترلر امکان ذخیره سازی داده های سیستمی ، تنظیمات نرم افزاری ، اطلاعات سنسورها و فایل های کنترلی را با پایداری بالا فراهم می کند و انتخابی قابل اعتماد برای پروژه های حساس به دقت و سرعت محسوب می شود .

این ماژول از رابط ارتباطی SPI در حالت های Standard ، Dual و Quad پشتیبانی می کند و قادر است داده ها را با فرکانس حداکثر 104 مگاهرتز منتقل نماید . همین ویژگی باعث شده است که ماژول حافظه فلش سریال پر سرعت W25Q80 مناسب پروژه های الکترونیکی باشد ، به ویژه در کاربردهایی که زمان پاسخ دهی و سرعت پردازش اهمیت بالایی دارند . این ساختار ارتباطی سریع ، آن را به گزینه ای مناسب برای سیستم های اینترنت اشیا ، تجهیزات مانیتورینگ صنعتی ، بردهای توسعه و پروژه های رباتیک تبدیل کرده است .

ولتاژ کاری این ماژول در بازه 2.5 تا 3.6 ولت قرار دارد و با اکثر بردهای کنترلی رایج کاملا سازگار است ، به همین دلیل حافظه فلش سریال SPI با ولتاژ 3.3 ولت در کنار بردهایی مانند آردوینو ، ESP8266 ، ESP32 ، STM32 و سایر میکروکنترلرها مورد استفاده قرار می گیرد . مصرف جریان در حالت فعال حدود 4 میلی آمپر بوده و در حالت کم مصرف یا power down به کمتر از 1 میکرو آمپر کاهش می یابد که این ویژگی آن را به حافظه فلش سریال کم مصرف برای بردهای توسعه و سیستم های قابل حمل تبدیل می کند و نقش مهمی در افزایش طول عمر باتری ایفا می نماید .

ظرفیت ذخیره سازی این ماژول برابر با 1 مگابایت (8 مگابیت) است و ساختار داخلی آن شامل 4096 صفحه با اندازه 256 بایت می باشد که مدیریت داده ها را دقیق ، منظم و سریع می کند . این سازمان دهی پیشرفته در کنار قابلیت پاک سازی اطلاعات به صورت Sector و Block در واحدهای 4 ، 32 و 64 کیلو بایت ، انعطاف پذیری بالایی را در طراحی نرم افزار و مدیریت حافظه فراهم می سازد . امکان نوشتن همزمان تا 256 بایت نیز باعث افزایش سرعت عملیات ذخیره سازی و کاهش تاخیر در پردازش داده ها می شود ، به طوری که حافظه فلش W25Q80 با ظرفیت 8 مگابیت گزینه ای مناسب برای پروژه هایی با حجم تبادل داده بالا به شمار می رود .

این ماژول به سیستم محافظت نرم افزاری و سخت افزاری در برابر نوشتن ناخواسته مجهز شده است که امنیت اطلاعات ذخیره شده را تضمین می کند و از بروز خطاهای احتمالی جلوگیری به عمل می آورد . طول عمر بیش از 100000 سیکل پاک کردن و برنامه ریزی در کنار قابلیت نگهداری داده ها به مدت بیش از 20 سال ، این محصول را به انتخابی مطمئن برای ذخیره سازی بلند مدت اطلاعات تبدیل کرده است . ابعاد فیزیکی کوچک برابر با 14x15 میلی متر نیز امکان نصب آسان در مدارهای فشرده و طراحی های کم حجم را فراهم می کند .

Features:

Working voltage: 2.5 ~ 3.6 V
Power consumption: 4mA for active and active (<1μA for low power (power-down)
Capacity: 8M-bit/1M-byte, containing 4096 pages (256 bytes per page)
Interface: Standard/Dual/Quad SPI, support clock frequency up to 104MHz
Support for Sector/Block erasure in units of 4/32/64k-bytes
Write up to 256 bytes at a time
Software/hardware write protection
More than 100,000 erase/program life
More than 20 years of data retention time

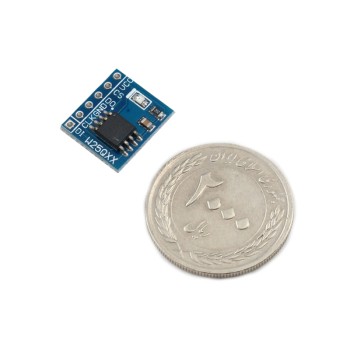

Size: 14mm × 15mm
