ماژول سنسور فشار بارومتریک و ارتفاع سنج MPL3115A2
ماژول سنسور فشار و ارتفاع MPL3115A2 یک سنسور فشار MEMS است که داده های
ارتفاع را تولید می کند. خروجی های سنسور توسط 24-bit ADC با رزولوشن بالا و
انتقال روی I2C دیجیتال می شود، و این بدان معنی است که به راحتی با بیشتر
میکروکنترلرها ارتباط برقرار می کند. خروجی فشار می تواند بر حسب پاسکال و
مقدار ارتفاع نیز بر حسب متر بیان شود.
این سنسور فشار و ارتفاع MPL3115A2 می تواند علاوه محاسبه فشار بارومتریک داده های مربوط به ارتفاع
را نیز تولید کند. خروجی های سنسور توسط یک ADC رزولوشن بالا 24 بیتی
دیجیتال شده و روی پروتکل I2C ارسال می شود. این بدین معنی است که به
راحتی با بیشتر میکروکنترلرها ارتباط برقرار می کند. خروجی فشار می تواند
بر حسب پاسکال و مقدار ارتفاع نیز بر حسب متر بیان شود. این دستگاه اندازه
گیری دما را نیز به صورت 12 بیتی در درجه ی سانتی گراد انجام می دهد.
کاربرد ماژول فشار و ارتفاع MPL3115A2:
- سیستم های ارتفاع سنج و فشارسنج موبایل
- کامپیوترهای دوچرخه سواری
- واریومترها
- سنجش ارتفاع برای هشدارهای پزشکی
- ناوبری داخلی
مشخصات فنی ماژول سنسور فشار و ارتفاع MPL3115A2 :
- ولتاژ اعمالی : 1.95 تا 3.6 ولت ، تنظیم داخلی توسط LDO
- ولتاژ اعمالی رابط دیجیتال : 1.6 تا 3.6 ولت
- خوانش مستقیم
- فشار : اندازه گیری 20 بیتی (پاسکال )
- ارتفاع : اندازه گیری 20 بیتی (متر )
- دما : اندازه گیری 12 بیتی (درجه ی سانتی گراد )
- قابلیت برنامه ریزی رویدادها
- 32 نمونه FIFO
- قابلیت ورود داده ها تا 12 روز با استفاده از FIFO
- نرخ اکتساب داده ها 1 ثانیه تا 9 ساعت
- رابط خروجی دیجیتال I2C (تا 400 کیلوهرتز)
مستندات:
شماتیک ارتفاع سنج MPL3115A2
ارتفاع سنج MPL3115A2
Description:
Life has its ups and downs, so why not measure them? The MPL3115A2 is
a MEMS pressure sensor that provides Altitude data to within 30cm (with
oversampling enabled). The sensor outputs are digitized by a high
resolution 24-bit ADC and transmitted over I2C, meaning it’s easy to
interface with most controllers. Pressure output can be resolved with
output in fractions of a Pascal, and Altitude can be resolved in
fractions of a meter. The device also provides 12-bit temperature
measurements in degrees Celsius.

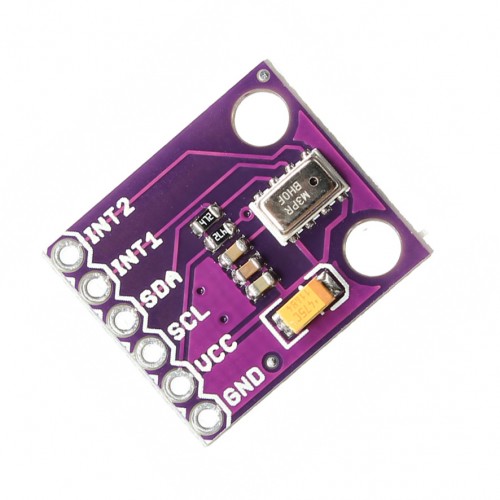

This breakout board makes it easy to prototype using this tiny
device by breaking out the necessary pins to a standard 0.1" spaced
header. The board also has all of the passive components needed to get
the device functioning, so you can simply connect it to something that
talks I2C and get to work!
Application:
Mobile altimeter / barometer systems
Bike computers
Variometers
Height sensing for medical alarms
Indoor navigation
Features
Chip: MPL3115A2
Output Type: Digital
Standby mode Current: 2μA
Low power mode Current: 8.5μA, 1Hz sampling
Input Voltage: 1.95V ~ 3.6V
I / O Voltage: 1.62V ~ 3.6 V
Pressure range: 20kPa ~ 110kPa
Relative measurement accuracy: ± 0.05 kPa
Effective resolution: 1.5Pa / 0.3m
Temperature Range: -40°C ~ 85°C
Compensated data output:
- 20-bit pressure data, output unit Pascal
- 20-bit height data, output unit meter
- 12-bit temperature data, output unit degrees ℃
Two programmable interrupt pins
Built-in 32-sample FIFO buffer
Interface: I2C
Pin Number: 6 Pin
