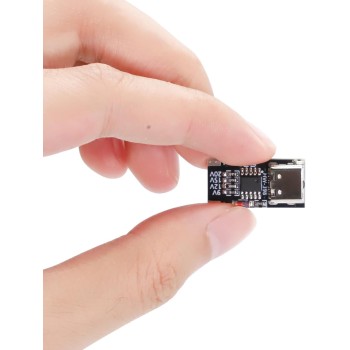

ماژول تریگر و افزاینده شارژ سریع HW-398

ماژول تستر پروتکل های فست شارژ PD/QC/AFC مدل HW398 با پورت تایپ سی

ماژول تریگر و افزاینده شارژ سریع HW-398 یک مبدل DC به DC افزاینده 20-9 ولت (CTP9) است که امکان استخراج ولتاژهای بالاتر از شارژرها و پاوربانک های فست شارژ را فراهم می کند. با این برد می توانید خروجی USB Type-C شارژر یا پاوربانک خود را به یک منبع تغذیه DC پایدار تبدیل کنید و تجهیزات مختلفی مانند روتر، مودم فیبر نوری و دستگاه های DC را به راحتی روشن نگه دارید. این ویژگی باعث می شود حتی در زمان قطع برق، دسترسی به اینترنت و شبکه قطع نشود، که آن را به ابزاری ضروری برای منازل و خوابگاه ها تبدیل می کند.

این ماژول تستر پروتکل های فست شارژ PD/QC/AFC همچنین قابلیت تبدیل برخی تجهیزات قدیمی DC به منبع تغذیه Type-C را دارد و می توان از آن برای پروژه های الکترونیکی، آزمایشگاهی و DIY استفاده کرد. چهار ولتاژ خروجی ثابت روی برد وجود دارد: 9V، 12V، 15V و 20V که برای انتخاب هر ولتاژ کافی است پد مربوطه روی برد را اتصال کوتاه کنید. برد به صورت هوشمند با شارژر هماهنگ شده و در صورتی که شارژر ولتاژ انتخاب شده را پشتیبانی نکند، به بالاترین ولتاژ قابل ارائه کاهش می یابد تا دستگاه ها ایمن باقی بمانند.

از دیگر ویژگی های مهم این ماژول افزاینده ولتاژ شارژر های سریع HW398 یا تریگر، می توان به پشتیبانی از جریان حداکثر 5 آمپر اشاره کرد، البته جریان واقعی بسته به توان شارژر و بار مصرفی متفاوت است. LED نمایش وضعیت خروجی تنها پس از اتصال کوتاه پد ولتاژ روشن می شود، بنابراین کاربران به راحتی می توانند وضعیت عملکرد منبع تغذیه DC از پاوربانک را کنترل کنند. لازم است توجه داشته باشید که برای اتصال کوتاه پدهای لحیم هنگام انتخاب ولتاژ، دمای هویه نباید بیش از حد بالا باشد تا برد آسیب نبیند و لحیم کاری راحت تر انجام شود.

ابعاد کوچک این برد مبدل فست شارژ به آداپتور (حدود 23 × 11.5 میلی متر) و وزن کمتر از 2 گرمی، آن را به گزینه ای عالی برای استفاده در فضاهای محدود و پروژه های قابل حمل تبدیل می کند. این تبدیل شارژر USB-C به DC با شارژرها و پاوربانک های استاندارد PD و QC سازگار است و استفاده از آن ساده و مطمئن است. در مجموع، این برد تبدیل پاوربانک فست شارژ به منبع تغذیه DC یک راه حل کوچک، اقتصادی و کاربردی برای تأمین برق تجهیزات حیاتی و پروژه های DIY محسوب می شود و تجربه ای مطمئن و حرفه ای برای کاربران فراهم می آورد.

نکات مهم و تجربیات کار با ماژول HW398 (CTP9) :

1. ماژول با کابل های فیک یا تقلبی USB Type C سازگار نیست. در صورت استفاده از کابل بی کیفیت، ماژول در همه حالت ها فقط خروجی 5 ولت می دهد.
2. اگر ولتاژ بالاتری مثل 15 یا 20 ولت روی برد انتخاب شود اما شارژر یا پاوربانک حداکثر توان پشتیبانی کمتری داشته باشد، ماژول به صورت خودکار روی بیشترین ولتاژ قابل پشتیبانی شارژر قفل می شود. برای مثال اگر شارژر حداکثر 9 ولت باشد، خروجی نیز 9 ولت خواهد بود.
3. حداکثر جریان قابل پشتیبانی این ماژول 5 آمپر است، اما جریان و توان واقعی خروجی کاملا به توان شارژر و مصرف بار متصل شده بستگی دارد.
4. شارژر، آداپتور یا پاوربانک مورد استفاده حتما باید از استاندارد PD یا QC پشتیبانی کند. شارژرهای معمولی 5 ولت امکان استخراج ولتاژ بالاتر را ندارند.
5. برخی شارژرهای پرقدرت برندهای خاص که از پروتکل های اختصاصی و غیر استاندارد استفاده می کنند، ممکن است با این ماژول سازگار نباشند و خروجی حداکثری ارائه ندهند. مثلا ممکن است فست شارژ شیائومی را شناسایی نکند!

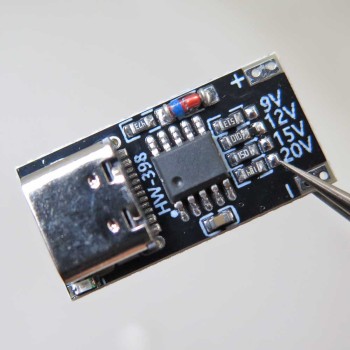

6. هنگام لحیم کاری پدهای انتخاب ولتاژ روی برد، دمای هویه را فقط در حد ذوب قلع تنظیم کنید. حرارت بیش از حد می تواند باعث آسیب به برد، جدا شدن پدها یا سخت شدن اتصال کوتاه شود.

کاربرد های HW-398 یا CTP9 :

1. تبدیل خروجی فست شارژ USB-C به منبع تغذیه DC
2. مناسب برای تغذیه روتر، مودم نوری، تجهیزات شبکه و پروژه های DIY
3. امکان استفاده از پاوربانک های فست شارژ به عنوان UPS سبک
4. تبدیل دستگاه های DC قدیمی به دستگاه قابل تغذیه با Type-C

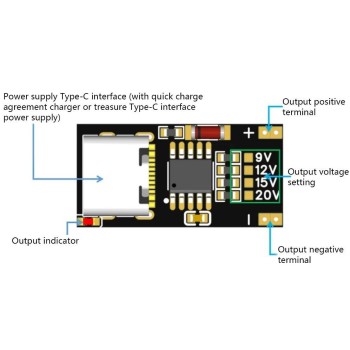

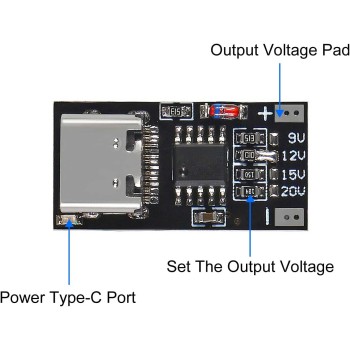

5. انتخاب ولتاژ خروجی با اتصال کوتاه پدهای مشخص شده روی برد
6. سازگار با پروتکل های PD (Power Delivery) و QC (Quick Charge)

مشخصات ماژول HW398 :

1. نوع رابط: USB Type-C

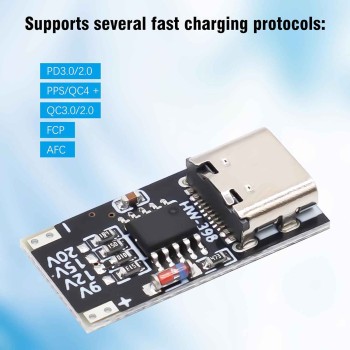

2. پروتکل ها: PD3.0/2.0 ، PPS/QC4+ ، QC3.0/2.0 ، FCP، AFC
3. ولتاژهای خروجی: 9V / 12V / 15V / 20V
4. حداکثر جریان: 5 آمپر

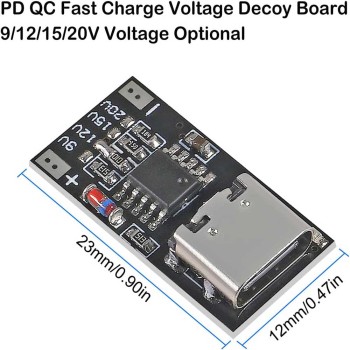

5. ابعاد برد: حدود 23 × 11.5 میلی متر
6. وزن: 2 گرم
