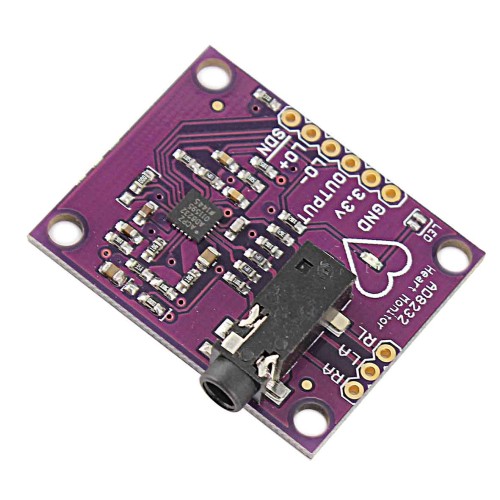

ماژول سنسور الکتروکارديوگرافی ECG - ضربان قلب AD8232

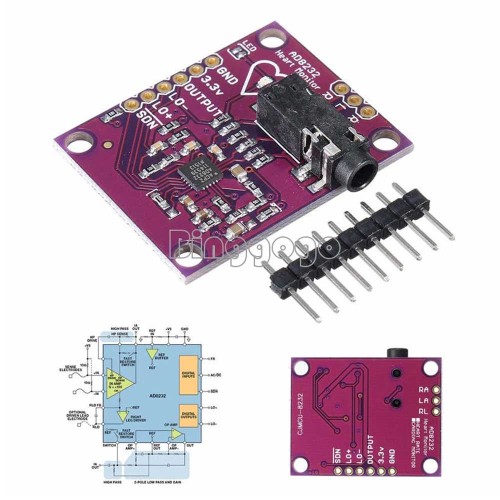

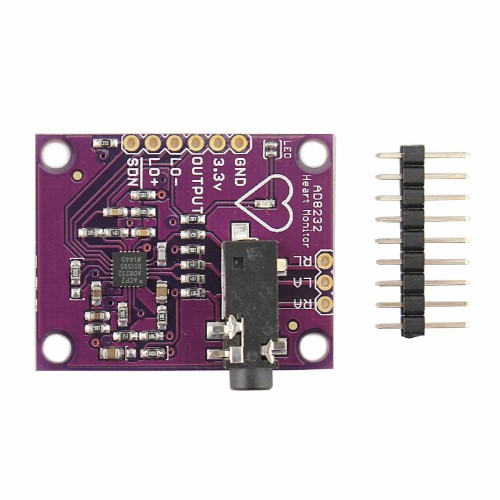

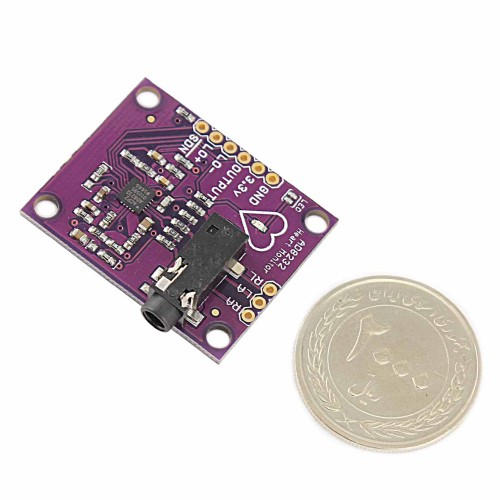

ماژول سنسور الکتروکاردیوگرافی AD8232 ECG یک ابزار پیشرفته برای اندازه گیری فعالیت الکتریکی قلب است که خروجی آنالوگ دقیق و قابل اعتماد ارائه می دهد. این ماژول با چیپ اصلی AD8232 طراحی شده و قادر است سیگنال های کوچک قلب را از نویز های محیطی تشخیص داده و آن ها را تقویت نماید. سنسور ضربان قلب AD8232 برای مانیتورینگ سلامت و ورزش مناسب است و می توان آن را در پروژه های پزشکی و تحقیقاتی به کار برد. ورودی این ماژول در محدوده 2 ولت تا 3.5 ولت عمل می کند و ولتاژ پیشنهادی آن 3.3 ولت DC است ، جریان ورودی تنها 170 میکرو آمپر می باشد و خروجی آن از طریق پین هدر 2.54 میلی متر یا جک استریو قابل دسترسی است.

مانیتورینگ ضربان قلب AD8232 با این ماژول به راحتی امکان پذیر است و سیگنال های ECG به صورت آنالوگ و واضح نمایش داده می شوند. ماژول حسگر ضربان قلب AD8232 قابلیت استخراج ، تقویت و فیلتر سیگنال های بیوالکتریک کوچک در شرایط نویزی را دارد و می تواند در دمای 40- درجه تا 85 درجه سانتی گراد عملکرد قابل اعتماد ارائه دهد. این ماژول برای پروژه های الکترونیکی ، کنترل سلامت شخصی و لوازم جانبی بازی با سنسور ضربان قلب مناسب است.

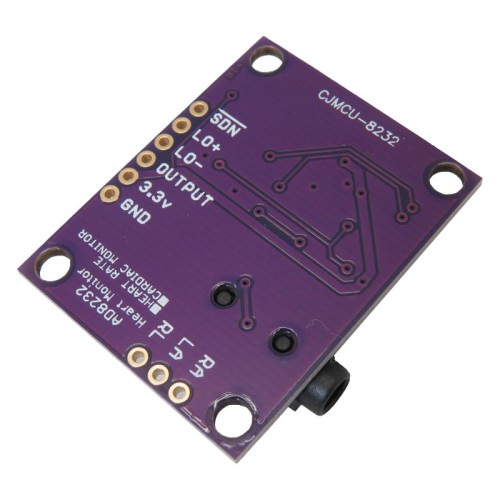

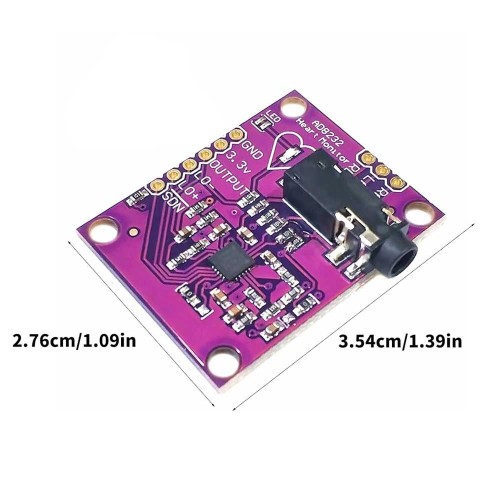

ماژول الکتروکاردیوگرافی ECG AD8232 با خروجی آنالوگ دقیق به راحتی به برد های آردوینو و سایر برد های توسعه متصل می شود و می توان کابل اندازه گیری را به جک 3.5 میلی متری TRS وصل کرد یا پد های سنسور را به اتصالات LA برای بازوی چپ ، RA برای بازوی راست و RL برای پای راست متصل نمود. طراحی این ماژول به گونه ای است که نویز های ناشی از حرکت یا فاصله الکترود ها تأثیر چندانی بر کیفیت سیگنال ندارد و نتیجه نهایی سیگنالی واضح و قابل استفاده است. ابعاد این ماژول : 51x15x5 میلی متر و مقاومت الکترو استاتیک آن تا 8 کیلو ولت است.

سنسور ضربان قلب AD8232 با خروجی آنالوگ امکان تحلیل دقیق ضربان قلب و رسم نمودار ECG را فراهم می کند و برای کنترل ضربان قلب در ورزش و فعالیت های بدنی و پروژه های پزشکی یک گزینه حرفه ای و قابل اعتماد است. ماژول الکتروکاردیوگرافی ECG برای پروژه های پزشکی به دلیل دقت بالا ، پایداری سیگنال و قابلیت نمایش سیگنال ها در شرایط نویزی ، یکی از ابزار های محبوب در میان تکنسین ها و پژوهشگران حوزه بیوالکتریک محسوب می شود.

ماژول سنسور الکتروکاردیوگرافی AD8232 ECG یا سنسور ضربان قلب AD8232 با خروجی آنالوگ دقیق ، به کاربران این امکان را می دهد که اطلاعات قلبی را در زمان واقعی مشاهده کنند و از داده های قابل اعتماد برای تحلیل ضربان قلب و سلامت کلی استفاده نمایند. این ماژول به دلیل طراحی فشرده و کم مصرف ، قابلیت استفاده در سیستم های قابل حمل و دستگاه های بازی و آموزشی را نیز دارد و گزینه خوبی برای دانشجویان ، مهندسین و پژوهشگران حوزه بیوالکتریک است.

قابل ذکر است سنسور AD8232 با برد های آردوینو ، ESP32 ، ESP8266 و سایر برد های میکروکنترلر که ورودی آنالوگ دارند سازگار است. آردوینو فقط یک گزینه محبوب است و اتصال آن به سایر برد ها نیز به سادگی انجام می شود.
