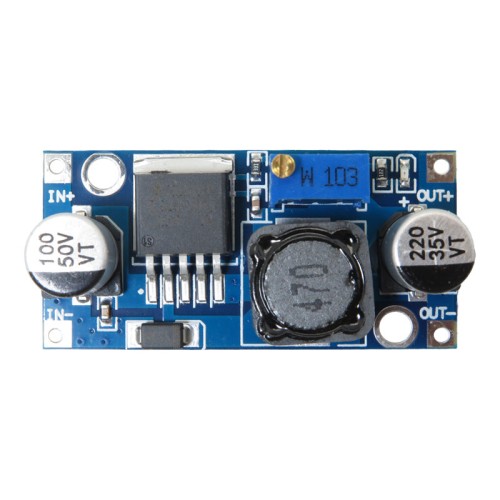

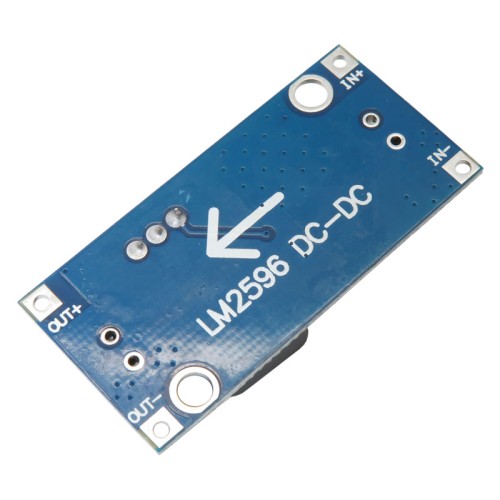

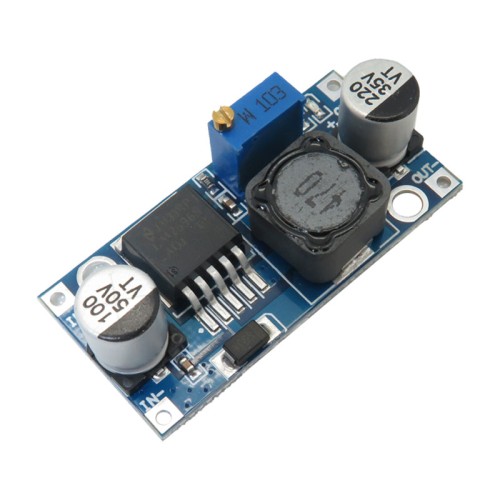

ماژول رگولاتور DC به DC کاهنده 3 آمپر LM2596HVS

ماژول LM2596HVS یکی از کاربردی ترین مبدل های کاهنده ولتاژ در پروژه های الکترونیکی است و با ساختار سوئیچینگ Buck، امکان کاهش ولتاژ ورودی در محدوده 4.5 تا 53 ولت را فراهم می کند. این مدل با عنوان ماژول مبدل ولتاژ مدل LM2596HVS شناخته می شود و به دلیل بازده بالا و پایداری مناسب، در تغذیه انواع مدارها عملکرد قابل اعتمادی ارائه می دهد. ولتاژ خروجی این ماژول در بازه 3 تا 40 ولت قابل تنظیم است و کاربر می تواند به کمک مولتی ترن روی برد، خروجی مورد نیاز را با دقت بالا انتخاب کند.

یکی از ویژگی های مهم این محصول جریان دهی 3 آمپر است که در نسخه های مختلف از جمله رگولاتور سوئیچینگ LM2596HVS با توان جریان دهی 3 آمپر مورد توجه تکنسین ها قرار گرفته است.

به دلیل طراحی سوئیچینگ، اتلاف توان در این ماژول بسیار کمتر از رگولاتورهای خطی است و همین ویژگی باعث می شود در بسیاری از موارد نیاز به هیت سینک کاهش یابد. در مواردی که جریان نزدیک به 3 آمپر نیاز باشد، افزودن هیت سینک توصیه می شود. این مدل در بازار با عنوان هایی مانند ماژول تغذیه DC-DC کاهنده و همچنین ماژول رگولاتور DC به DC کاهنده 3 آمپر LM2596HVS با قابلیت تنظیم ولتاژ خروجی شناخته می شود و همین موضوع نشان دهنده استفاده گسترده آن در تجهیزات مختلف است.

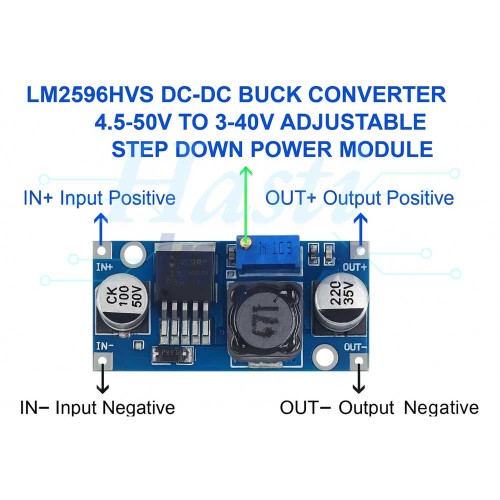

ورودی ماژول از طریق پایه های IN+ و IN- تامین می شود و خروجی از پایه های OUT+ و OUT- در دسترس قرار می گیرد. مقدار ریپل خروجی کمتر از 30 میلی ولت است که برای یک مبدل سوئیچینگ کوچک عدد مناسبی محسوب می شود. پاسخ دینامیکی 5 درصد در 200 میکرو ثانیه باعث می شود ماژول در برابر تغییرات ناگهانی بار عملکرد سریعی نشان دهد. در بسیاری از پروژه های صنعتی و DIY نیز از مدل هایی با عنوان ماژول تغذیه کاهنده LM2596HVS یا ماژول کاهنده ولتاژ LM2596HVS استفاده می شود که همگی بر پایه همین رگولاتور ساخته شده اند.

نوع دیگری که در فروشگاه های قطعات دیده می شود نام ماژول مبدل DC به DC کاهنده 30-3 ولت 3 آمپر LM2596HVS است که همان مشخصات اصلی را داراست و تنها تفاوت در نحوه معرفی آن است.

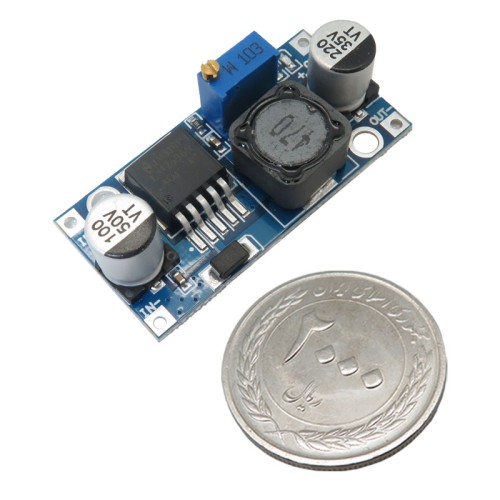

بدنه کوچک ماژول باعث شده نصب آن روی بردهای مختلف آسان باشد. ابعاد محصول برابر 43x21x14 میلی متر است و قابلیت استفاده در منابع تغذیه قابل حمل، سیستم های خودرو، منبع تغذیه دوربین، مانیتور و تجهیزات مخابراتی را دارد. پایداری رگولاسیون در حدود 0.5 درصد اندازه گیری شده است و در دمای منفی 40 تا مثبت 85 درجه سانتی گراد بدون افت عملکرد قابل استفاده است.

این مجموعه ویژگی ها باعث می شود ماژول LM2596HVS یک انتخاب مطمئن، کوچک و پرکاربرد برای کاهش ولتاژ در پروژه های الکترونیکی باشد و نیاز کاربران حرفه ای و آماتور را به خوبی تامین کند.

Features:

Module Properties: Non-isolated Step-down (BUCK) Switching Regulator
Input Voltage: 4.5 - 53V DC
Output Voltage: Adjustable 3.0 - 40V DC (Input must 1.5V greater than output)
Output Current: Rated 2A, max. 3A (Additional Heat sink required)
Conversion Efficiency: Up to 92% (Output voltage higher, the higher the efficiency)
Output Ripple: <30mV
Minimum Drop-down Voltage: 1.5V
Voltage Regulation: 0.5%
Dynamic Response Speed: 5% 200uS
Switching Frequency: 150KHz
Circuit Protection: SS36
Operating Temperature: Industrial Grade (-40 to +85°C) (output power 10W or less)
Load Regulation: 0.5%
Size: 43mm x 21mm x 14mm
