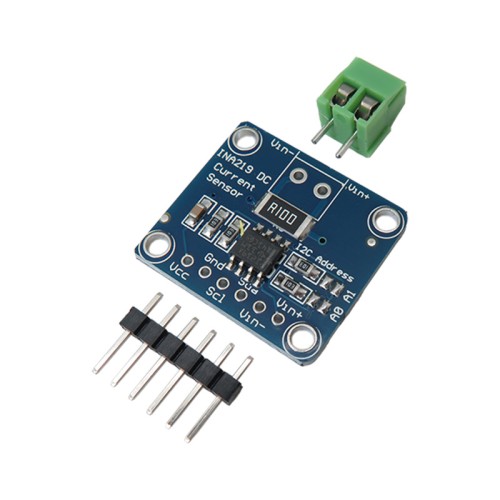

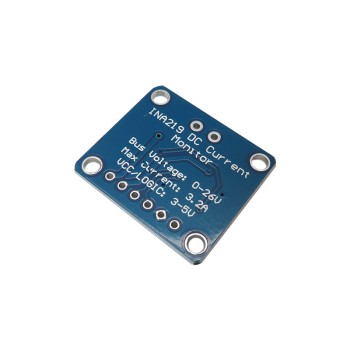

ماژول اندازه گیری ولتاژ و جریان INA219 با خروجی I2C

ماژول اندازه گیری ولتاژ ، جریان و توان INA219 یک سنسور دیجیتال اندازه گیری با دقت بالا و ولتاژ کاری تا 26 ولت است که برای پایش جریان ، ولتاژ و توان در مدارهای الکترونیکی و صنعتی طراحی شده است. این ماژول با بهره گیری از اصول قانون اهم و قانون وات ، جریان و ولتاژ را با دقت بالا اندازه گیری می کند و توان را به صورت مستقیم بر حسب وات محاسبه می نماید. این ویژگی امکان تحلیل و بهینه سازی مصرف انرژی در پروژه های مختلف را به آسانی فراهم می سازد.

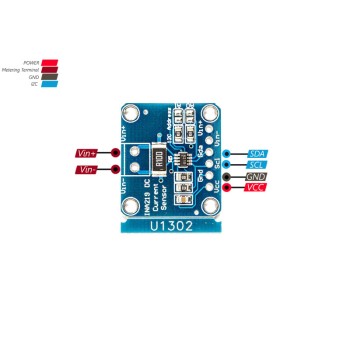

سنسور دیجیتال اندازه گیری توان و ولتاژ مدل INA219 دارای یک مقاومت شنت 0.1 اهم با دقت 1% و ADC 12 بیتی قدرتمند است که جریان حس شده توسط تقویت کننده دقیق را به داده دیجیتال تبدیل می کند. این سنسور جریان دقیق برای پروژه الکترونیکی قادر است جریان تا 3.2 آمپر با وضوح 0.8 میلی آمپر و ولتاژ تا 26 ولت DC را اندازه گیری کند و داده ها را از طریق پروتکل I2C یا SMBUS به میکروکنترلرها و سایر ماژول ها منتقل نماید.

ماژول مانیتورینگ جریان و توان 26 ولت سازگار با آردوینو قابلیت اندازه گیری جریان در دو جهت را دارد که این ویژگی در سیستم های روباتیک و مدارهای پیچیده ، جایی که جریان می تواند در مسیرهای مختلف عبور کند ، بسیار کاربردی است. علاوه بر این ، امکان استفاده از زمان تبدیل و فیلترینگ قابل برنامه ریزی نویز محیطی را کاهش می دهد و داده های خوانده شده را با بالاترین دقت ارائه می نماید.

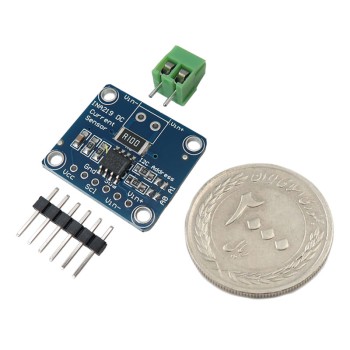

این ماژول اندازه گیری ولتاژ و جریان با ابعاد : 51x15x5 میلی متر طراحی شده و نصب و استفاده آسانی در بردهای مختلف دارد. این ماژول برای کاربردهای متنوعی مانند اندازه گیری جریان در مدارهای الکترونیکی ، مانیتورینگ توان مصرفی ، کنترل و راه اندازی سیستم های روباتیک و مانیتورینگ سیستم های خورشیدی مناسب است. توانایی اندازه گیری ولتاژ ، جریان و توان به صورت همزمان ، امکان تحلیل دقیق مصرف انرژی و بهینه سازی عملکرد مدارها و تجهیزات را فراهم می کند.

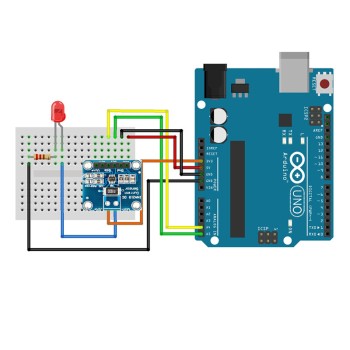

ماژول اندازه گیری ولتاژ و جریان INA219 اطلاعات دقیق و قابل اعتمادی ارائه می دهد و با مصرف پایین تنها 1 میلی آمپر ، به راحتی با بردهای آردوینو و سیستم های دیجیتال متصل می شود. سنسور اندازه گیری توان دیجیتال با دقت بالا و قابلیت اندازه گیری همزمان جریان و ولتاژ ، امکان پایش توان مصرفی مدارها را می دهد.

ماژول INA219A علاوه بر اندازه گیری جریان ، ولتاژ و توان شنت ، با قابلیت اتصال سریع و اندازه کوچک ، یک ابزار ایده آل برای مانیتورینگ توان و جریان در پروژه های صنعتی ، آزمایشگاهی و سیستم های انرژی خورشیدی است. به طور خلاصه ، ماژول اندازه گیری ولتاژ و جریان امکان پایش دقیق ولتاژ و جریان مدارهای الکترونیکی را فراهم می کند و یک راهکار جامع و قابل اعتماد برای اندازه گیری توان دیجیتال محسوب می شود.

Features:

Supply Voltage: 3.0 – 5.5 V
Voltage Measurement Range: 0 – 26 V
Current Measurement Range: 0 – 3.2 A
Power Measurement Range: 0 – 83.2 W
16 Programmable Addresses
High Accuracy: 0.5% (Maximum) Over Temperature (INA219B)
Filtering Options
Calibration Registers
