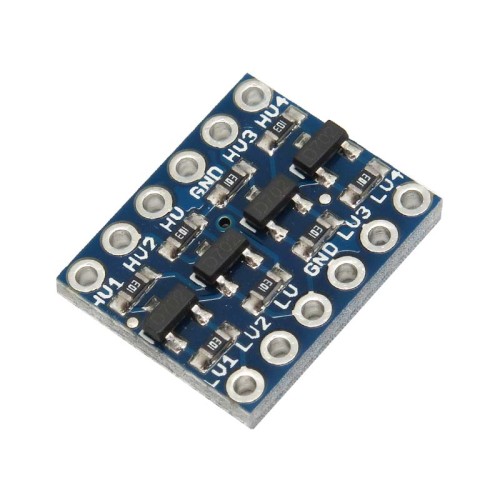

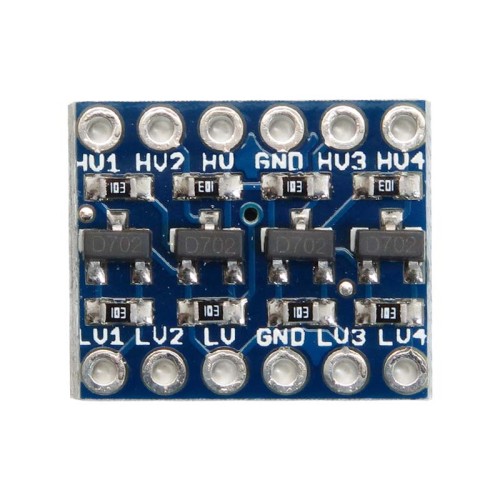

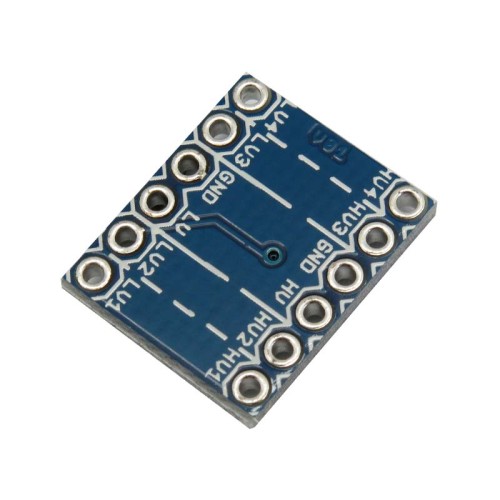

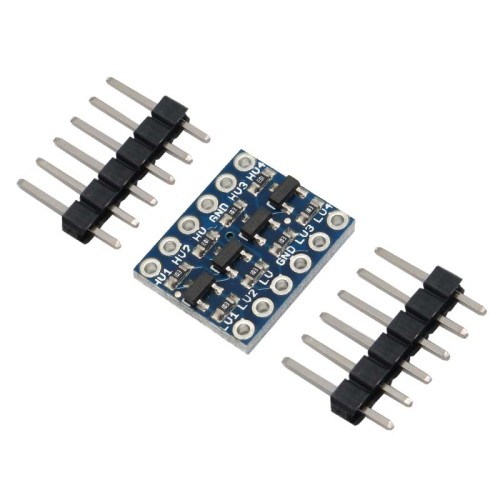

ماژول مبدل سطح ولتاژ منطقی دو طرفه 4 کانال با پشتیبانی I2C

ماژول مبدل سطح ولتاژ دوطرفه 4 کانال یک ابزار کوچک و کاربردی برای تبدیل سیگنال های دیجیتال بین مدارهایی است که با ولتاژ های 5 ولت و 3.3 ولت کار می کنند. این ماژول امکان ارتباط ایمن بین دستگاه هایی با سطوح ولتاژ متفاوت را فراهم می کند و برای پروژه های آردوینو , ESP8266 , ماژول های بلوتوث و وای فای , نمایشگر های LCD و پروتکل هایی مانند UART , I2C , SPI و 1-WIRE مناسب است.

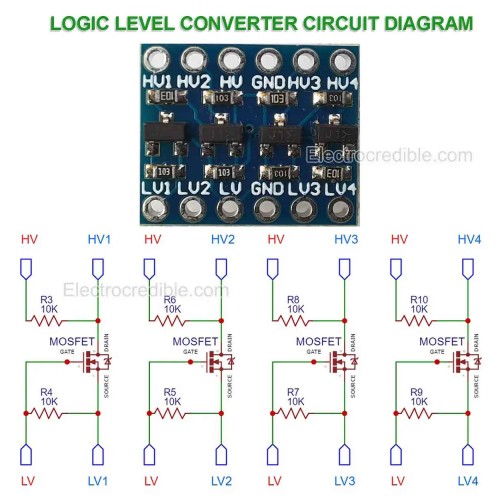

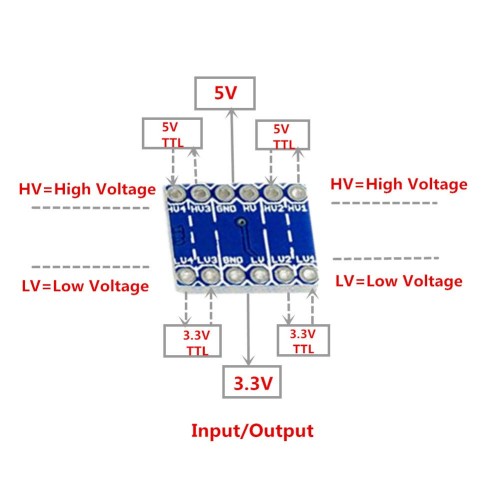

این مبدل سطح ولتاژ دیجیتال کوچک آردوینو و ESP با چهار کانال مستقل قابلیت تبدیل سیگنال از ولتاژ بالا به پایین و بالعکس را به صورت دوطرفه فراهم می کند. هر کانال می تواند چهار پایه در سمت ولتاژ بالا را به چهار پایه در سمت ولتاژ پایین متصل کند و انتقال داده ایمن بین آنها انجام شود. استفاده از ماژول بسیار ساده است و کافی است ولتاژ های مورد نیاز را به پایه های HV و LV و زمین را به پایه GND متصل کنید.

این مبدل ولتاژ I2C محدوده ولتاژ کاری بین 2.8 ولت تا 6 ولت دارد و می تواند جریان خروجی حداکثر 1.2 آمپر را پشتیبانی کند. این ویژگی باعث می شود که ماژول بتواند به راحتی با انواع میکروکنترلر ها و برد های توسعه دیجیتال سازگار باشد. همچنین , این ماژول دارای نشانگر تغذیه و محافظت در برابر اتصال معکوس با جریان کمتر از 150 میلی آمپر می باشد , که ایمنی و طول عمر دستگاه های متصل را تضمین می کند.

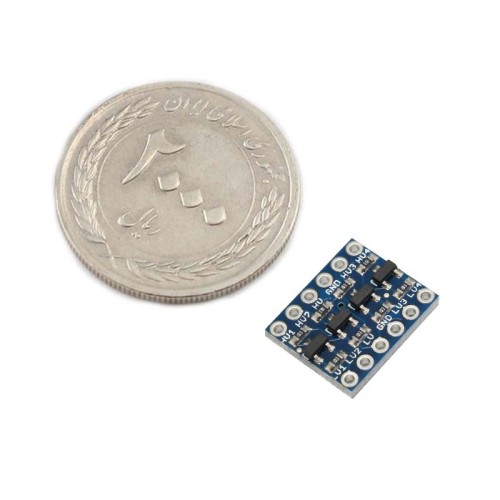

ابعاد کوچک و طراحی جمع و جور این مبدل سطح منطقی برای پروژه های الکترونیکی باعث شده که به راحتی روی برد های پروتوتایپ و برد بورد نصب شود و فضای کمی را اشغال کند. رابط کاربری آن از طریق پروتکل های SPI و I2C فراهم شده و با چهار کانال مستقل امکان اتصال چندین دستگاه با سطوح ولتاژ مختلف را به صورت همزمان فراهم می کند.

این مبدل سطح ولتاژ چند کاناله کوچک یک انتخاب خوب برای پروژه های اینترنت اشیا , ارتباطات بی سیم , پروژه های رباتیک و انواع سیستم های دیجیتال با سطوح ولتاژ متفاوت است. با استفاده از این ماژول , دیگر نیازی به نگرانی از آسیب دیدن المان های 3.3 ولتی یا 5 ولتی نیست و می توانید به راحتی پروژه های خود را با اطمینان از اتصال و انتقال داده بین دستگاه های مختلف پیاده سازی کنید.

Features:

Interface: I2C Signal
Supply Voltage Range: 2.8V ~ 6V
Voltage on Lx Side: 3.3V
Voltage on Hx Side: 5V
Peak Output Current: 1.2A
Channel: 4
Dimensions: 12.7 x 15.2 x 2.5mm
