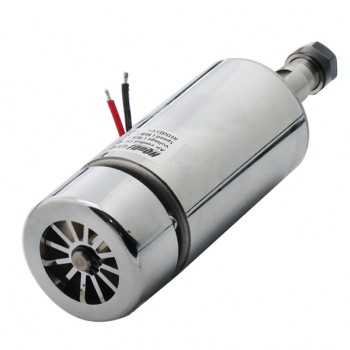

مجموعه اسپیندل براش 48 ولت ER11
مجموعه کامل اسپیندل براش دور بالا ER11 ولتاژ ثابت 48 ولت به همراه براکت نگه دارنده و منبع تغذیه متغیر 48 ولتی
اسپیندل یکی از اجزای مهم دستگاه های CNC است. این دستگاه ها مناسب برای ساخت CND و Mill برش فلزات و چوب هستند. وظیفه اسپیندل چرخاندن سریع ابزار است. اسپیندل ها سرعت های متفاوتی دارند که باتوجه به کاربرد آن ها انتخاب می شود. هر چه سرعت بیشتر شود کیفیت براده برداری بیشتر خواهد بود اما سرعت بیشتر موجب تولید گرمای بیشتری می شود که منجر به کاهش طول عمر ابزار کار می گردد.مجموعه اسپیندل موتور ER11 شامل یک اسپیندل دور بالا، یک منبع تغذیه قابل تنظیم و یک براکت فلزی نگهدارنده اسپیندل است. در این اسپیندل موتور 12000 دور بر دقیقه هوا خنک ، در بالای شفت چرخنده‌ی اسپیندل یک فن قرار دارد و با چرخش اسپیندل می‌چرخد و سیستم را خنک می کند. این محصول شامل یک موتور اسپیندل موتور 300 وات هوا خنک ، یک کولت ER11 با فشنگی سایز 3.175، یک منبع تغذیه با ولتاژ قابل تنظیم (0 تا 48 ولت) می باشد که با تغییر ولتاژ تغذیه، میزان سرعت موتور تغییر می یابد.
کاربرد مجموعه اسپیندل براش 48 ولت ER11:
- دستگاه حکاکی
- ماشین تراش و CNC
مشخصات مجموعه اسپیندل براش 48 ولت ER11:
- نوع اسپیندل: براش دی سی
- ولتاژ کاری: 12 تا 48 ولت
- توان: 300 وات
- سرعت: 3000 تا 12000 دور بر دقیقه
- شتاب: 400mN.m
- مقاومت عایق: بیش از 2 مگااهم
- قطر: 52 میلی متر
- طول موتور: 175 میلی متر
- وزن: 950 گرم
- منبع ولتاژ قابل تنظیم 48 ولت
- ولتاژ ورودی: متناوب
- فاصله نصب پیچ براکت: 2 در 7 سانتی متر
مستندات:
عملکرد اسپیندل موتور 300 وات
Description:
This is an ER11 Chuck CNC 300W Spindle Motor with 52mm Clamps and AC 110V/220V Power Supply Speed Governor for CNC Machine. The spindle motor is designed for CNC routers, milling machines and other applications requiring high-speed rotary motion. The spindle uses forced air cooling for continuous operation and includes a 52mm mounting bracket and adjustable power supply.
Spindle motors are high-precision electric motors used in industrial 3-axis and 5-axis CNC routers, CNC milling machines and robots. Depending on the application, spindle motors can use different cooling methods. This model uses forced air cooling and is suitable for machining and engraving wood, plastic, metal and composite materials.
Application:
- Engraving metal materials
- Engraving non-metallic materials
- Use with CNC machines
- Use in CNC routers
- Use in CNC milling machines
Features:
- Spindle motor type: Brush DC Motor
- Working voltage: 12 to 48V DC
- Power: 300W
- Speed: 3000 to 12000 RPM
- Speed at 12V: 3000 RPM
- Speed at 24V: 6000 RPM
- Speed at 36V: 9000 RPM
- Speed at 48V: 12000 RPM
- Torque: 400mN.m
- Insulation resistance: >2 Megohms
- Insulation dielectric strength: 400V
- Spindle diameter: 52mm
- Chuck part length: 35mm
- Chuck part length including nut and collet: 43mm
- Chuck part diameter: 16mm
- Total motor length including clamping parts: 175mm
- Spindle weight: 0.8KG
- Mounting bracket weight: 0.34KG
- Net weight: 0.95KG
- Spindle radial runout: approximately 0.01 to 0.04mm
- Cooling method: forced air cooling
Power Supply:
- Type: Adjustable switching power supply
- Power: 360W
- Input voltage: AC 110V / 220V, 50/60Hz
- Output voltage: 0 to 48V DC
- Output voltage adjustment: continuously adjustable
- Output current: not adjustable
- Maximum output power: 360W
- Maximum output current: 7.5A at 48V
- Speed control: stepless adjustment using potentiometer
- Adjustment range: 0 to 100%
- Cooling: temperature-controlled cooling fan
- Fan operation: automatically turns on above 55°C and turns off below 55°C
- Overall dimensions: 215 × 115 × 50mm
- Power supply net weight: 0.95KG
- Bracket hole distance: 2 × 7cm
Cooling System:
The spindle uses forced air cooling to help maintain a suitable operating temperature during continuous operation. The switching power supply is also equipped with a temperature-controlled cooling fan that automatically operates according to the internal temperature.
Speed Control:
The spindle speed can be adjusted continuously using the potentiometer on the power supply. The available adjustment range is 0 to 100%, allowing the operating speed to be controlled according to the requirements of the application.
