ماژول مبدل سطح ولتاژ دو طرفه 8 کاناله TXS0108E لاجیک لول

مبدل دیجیتال لاجیک سطح ولتاژ 8 بیتی TXS0108E

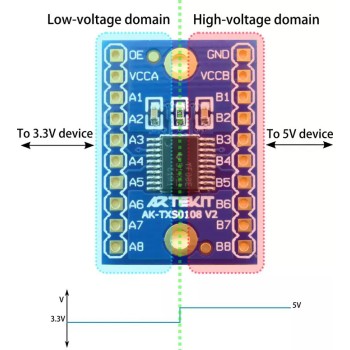

ماژول مبدل سطح ولتاژ دو طرفه 8 کاناله TXS0108E یکی از ابزارهای حیاتی و پرکاربرد در الکترونیک است که برای انتقال داده ها بین مدارها و ماژول هایی با سطوح ولتاژ متفاوت طراحی شده است . این ماژول بر پایه تراشه TXS0108E Logic Level ساخته شده و قادر است ولتاژهای منطقی بین 1.2 ولت تا 3.6 ولت در سمت A و 1.65 ولت تا 5.5 ولت در سمت B را به صورت دو طرفه تبدیل کند .

ماژول مبدل لاجیک TXS0108E با قابلیت تبدیل ولتاژ در هر دو جهت و دارا بودن 8 کانال مستقل ، امکان ارتباط همزمان و بدون نیاز به سیگنال کنترل جهت را فراهم می کند . سرعت انتقال داده در این ماژول تا 110 مگابیت بر ثانیه برای خروجی پوش پول و 1.2 مگابیت بر ثانیه برای خروجی اوپن درین است که باعث شده این مبدل مناسب پروژه های پرسرعت و حساس باشد .

مبدل سطح ولتاژ 8 کاناله TXS0108E در طراحی خود به حفاظت در برابر تخلیه الکترواستاتیکی توجه ویژه ای داشته است و مطابق با استانداردهای بین المللی IEC و JESD تا ولتاژهای بسیار بالا مقاومت می کند . این ویژگی باعث افزایش عمر مفید و ایمنی دستگاه های متصل به آن می شود. این ماژول به طور گسترده در ارتباطات سریال شامل پروتکل های UART ، IIC و SPI کاربرد دارد و به ویژه برای اتصال میکروکنترلرهای 3.3 ولت به ماژول های 5 ولت بسیار مفید است .

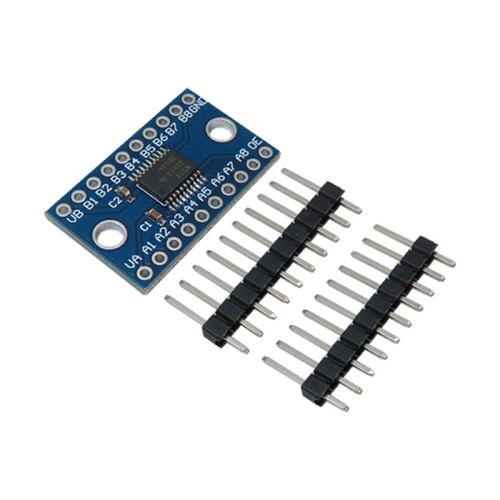

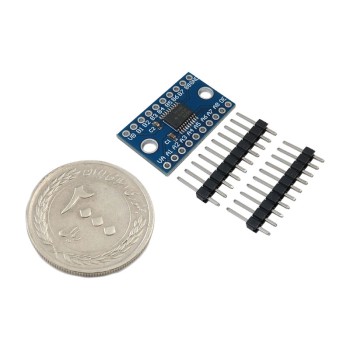

ابعاد کوچک و وزن سبک ماژول TXS0108E آن را برای استفاده در پروژه های الکترونیکی نهفته و سیستم های DIY مناسب کرده است . پایه های ورودی و خروجی این ماژول به صورت کاملاً استاندارد تعریف شده اند و پایه OE برای فعال و غیرفعال کردن خروجی نیز در آن تعبیه شده است. ماژول مبدل سطح ولتاژ دو طرفه TXS0108E با کاهش پیچیدگی طراحی مدار و افزایش اطمینان در انتقال داده ها بین دستگاه های مختلف ، یک ابزار ضروری برای مهندسین و سازندگان سیستم های دیجیتال است که نیاز به ارتباط دقیق و امن بین اجزای مختلف با ولتاژهای متنوع دارند .

این محصول با امکانات پیشرفته و عملکرد قابل اعتماد ، گزینه ای ایده آل برای انواع پروژه های الکترونیکی و صنعتی محسوب می شود . ماژول تبدیل ولتاژ دیجیتال TXS0108E به دلیل عملکرد دقیق و دو طرفه خود ، ارتباط بین دستگاه های مختلف با سطوح ولتاژ متنوع را به شکلی ایمن و ساده برقرار می کند و نقش مهمی در توسعه سیستم های دیجیتال مدرن ایفا می کند.

کاربرد :

1. اتصال میکروکنترلرهای 3.3 ولت به ماژول های 5 ولت در سیستم های الکترونیکی

2. تبدیل سطح ولتاژ سیگنال های ارتباطی پروتکل های UART ، I2C و SPI

3. برقراری ارتباط بین حسگرهای دیجیتال با ولتاژهای متفاوت و برد کنترل

4. استفاده در پروژه های DIY و سیستم های نهفته برای تطبیق ولتاژ بین قطعات مختلف
5. پروژه‌های رباتیک، اینترنت اشیا (IoT) و سیستم‌های نهفته
6. تلفن همراه و گوشی هوشمند ، کاربرد در تبلت ها و دستگاه های همراه ، بکارگیری در کامپیوترها ، انتقال امن داده بین مدارهای ولتاژ متفاوت در سیستم های دیجیتال

مشخصات :

1. نوع تراشه : TXS0108E

2. تعداد کانال ها : 8 کاناله دو طرفه

3. قابلیت ارتباط : انتقال داده دو طرفه با سرعت بالا

4. محدوده ولتاژ درگاه A برابر : 1.2 ولت تا 3.6 ولت

5. محدوده ولتاژ درگاه B برابر : 1.65 ولت تا 5.5 ولت

6. سرعت انتقال داده در حالت پوش پول (Push Pull) : حداکثر 110 مگابیت بر ثانیه

7. سرعت انتقال داده در حالت خروجی اوپن درین (Open Drain) : 1.2 مگابیت بر ثانیه

8. سیگنال جهت کنترل : نیاز ندارد

9. ترتیب روشن شدن تغذیه : نیازی به ترتیب خاصی ندارد ، تغذیه VCCA یا VCCB می تواند ابتدا روشن شود.

10. عملکرد Latch-Up : بیش از 100 میلی آمپر طبق استاندارد JESD 78 ، Class II

11. حفاظت در برابر تخلیه الکترواستاتیکی (ESD) در درگاه A :
    2000 ولت مدل بدن انسان (A114-B)
    150 ولت مدل ماشین (A115-A)
    1000 ولت مدل دستگاه شارژ شده (C101)
12. حفاظت ESD در درگاه B مطابق IEC 61000-4-2 :
    ±8 کیلو ولت تخلیه تماس
    ±6 کیلو ولت تخلیه هوا

13. پروتکل های پشتیبانی شده : UART ، I2C ، SPI

14. پایه فعال سازی : پایه OE فعال در سطح منطقی بالا

15. نوع تبدیل : تبدیل سطح ولتاژ لاجیک دیجیتال

16. سایر ویژگی ها :
    بدون نیاز به سیگنال کنترل جهت داده
    پشتیبانی از تبدیل دو طرفه و همزمان
    مقاومت بالا در برابر تخلیه الکترواستاتیکی
    قابلیت عملکرد بدون نیاز به ترتیب روشن شدن تغذیه


مستندات:
دریافت دیتاشیت مبدل TXS0108E
