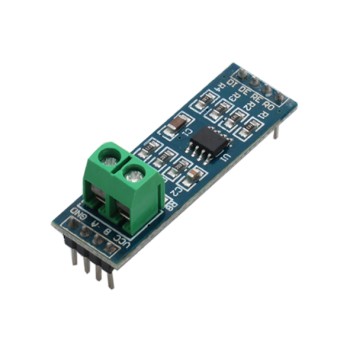

ماژول مبدل TTL به سریال RS485 با تراشه MAX485

ماژول مبدل TTL به RS485 با چیپ MAX485 یک راهکار صنعتی و کم مصرف برای انتقال داده بین دستگاه‌ های دارای سطح TTL و تجهیزات مبتنی بر پروتکل RS485 است. این ماژول با ابعاد جمع‌ و جور 46x12 میلی متر و پین‌ های خروجی کامل ، امکان اتصال آسان به میکرو کنترلر ها و کنترل دقیق توسط MCU را فراهم می‌ نماید. تراشه MAX485 با مصرف جریان بین 120 میکرو آمپر تا 500 میکرو آمپر ، سرعت انتقال داده تا 2.5Mbit/S و پشتیبانی از فواصل طولانی تا 1200 متر ، ارتباطی پایدار و مقاوم در برابر نویز ارائه می‌ کند.

این ماژول مبدل TTL به RS485 برای میکرو کنترلر ها و کامپیوتر ها مناسب بوده و از ارتباط نیمه دو طرفه برای ارسال و دریافت داده‌ ها استفاده می‌ نماید. با استفاده از ماژول RS485 با چیپ MAX485 ، می‌ توان شبکه‌ های صنعتی با حداکثر 32 دستگاه را راه‌ اندازی کرد و داده‌ ها را با امنیت بالا و به صورت سریال منتقل نمود. همچنین این ماژول دارای ویژگی fail-safe در ورودی گیرنده است که در صورت باز بودن مدار ، خروجی را در حالت منطق بالا نگه می‌ دارد.

مبدل TTL به RS485 با تراشه MAX485 مناسب برای کاربرد های صنعتی و اتوماسیون می‌ باشد و می‌ تواند در سیستم‌ های کنترل صنعتی ، شبکه‌ های محلی و تجهیزات حساس به EMI مورد استفاده قرار گیرد. ماژول TTL به RS485 صنعتی با محافظت در برابر نویز و تداخل ، داده‌ ها را با دقت بالا و بدون اختلال انتقال می‌ دهد و عملکرد مطمئن را حتی در محیط‌ های پرنویز تضمین می‌ نماید. علاوه بر این ، این ماژول با قابلیت اتصال آسان و مدیریت جریان محدود ، گزینه‌ ای ایده‌ آل برای پروژه‌ های صنعتی و تحقیقاتی است.

ماژول مبدل TTL به RS485 با چیپ MAX485 برای میکروکنترلر امکان تبدیل سطح ولتاژ TTL به RS485 را فراهم می‌ کند و با استفاده از آن می‌ توان از پروتکل UART و RS485 به صورت همزمان بهره برد. مبدل TTL به سریال صنعتی باعث می‌ شود تا دستگاه‌ های صنعتی به راحتی به کامپیوتر یا دیگر تجهیزات متصل شده و داده‌ ها پردازش شوند. این محصول با کیفیت ساخت بالا ، مصرف کم انرژی و طراحی جمع‌وجور ، راه‌ حلی مطمئن و حرفه‌ ای برای انتقال داده در محیط‌ های صنعتی ارائه می‌ دهد.

Features:

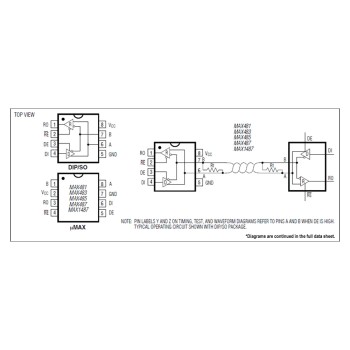

Onboard MAX485 chip, a low power, limited slew rate transceiver for RS-485 communication
The board is connected to 5.08 (mm) spacing 2P binding posts, convenient RS-485 communication wiring

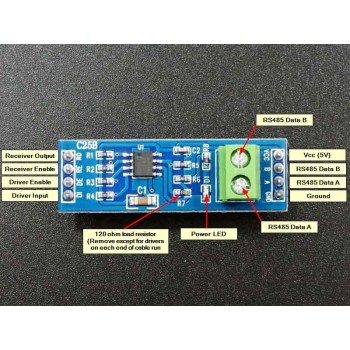

All the pins of the chip have been taken out, can be controlled by the single-chip microcomputer
Working voltage: 5V
Distances up to 1200 meters
Speeds up to 2.5Mbit/Sec

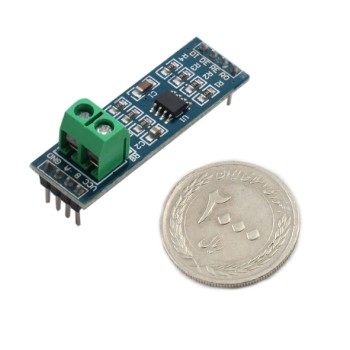

Board size: 46 x 12 mm

Applications:

Low-Power RS-485 Transceivers
Low-Power RS-422 Transceivers
Level Translators
Transceivers for EMI-Sensitive Applications
Industrial-Control
Local Area Networks
