مبدل ترموکوپل MCP9600 نوع K Type
مبدل ترموکوپل MCP9600 نوع K Type مبدل ترموکوپل MCP9600 نوع K Type مبدل ترموکوپل MCP9600 نوع K Type مبدل ترموکوپل MCP9600 نوع K Type مبدل ترموکوپل MCP9600 نوع K Type مبدل ترموکوپل MCP9600 نوع K Type

مبدل ترموکوپل MCP9600 نوع K Type

کد انبار : 7299-78-11584
مدل کالا : k-type MCP9600
جستارش : A1-10-1005A
موجودی: تامین کالا فقط به صورت سفارشی پیش سفارش
تعداد: - +
   - یا -
برچسب ها: ترموکوپل, k-type MCP9600, مبدل ترموکوپل

کانورتر ترموکوپل نوع K مدل MCP9600 محصول CJMCU

کانورتر یا مبدل ترموکوپل MCP9600 نوع K Type یک ماژول مبدل دما با جبران ساز دمای نقطه اتصال است که از 8 نوع ترموکوپل K, J, T, N, S, E, B و R پشتیبانی می کند و به کاربر اجازه می دهد تا رجیسترهای خروجی را برنامه ریزی کند و با توجه به انعطاف پذیری ماژول از آن در کاربردهای دمایی استفاده کرد.

رجیسترهای ماژول k-type MCP9600 به کاربر اجازه می دهد تا در حالت مد توان پایین کار کند و در سیستم هایی با انرژی پایین کار کند.

توسط 4 پین به نام های AL1, AL2, AL3 و AL4 و تعریف پیکربندی مناسب می توان 4 خروجی به زون های مختلف سیستم وصل کرد و وضعیت خروجی هر یک را کنترل کرد و از این حالت در سیستم های مجهز به میکروکنترلر باید استفاده کرد.


کاربرد مبدل ترموکوپل K Type به دیجیتال مدل MCP9600:

  1. مدیریت دمای پتروشیمی
  2. تجهیزات اندازه گیری قابل حمل
  3. تجهیزات صنعتی
  4. رک های تشخیص دما
  5. مانیتور حرارت انجین

مشخصات مبدل ترموکوپل K Type به دیجیتال مدل MCP9600:

  1. پشتیبانی از انواع ترموکوپل K, J, T, N, S, E, B, and R
  2. دقت دمای اندازه گیری +-1.5 درجه سانتی گراد
  3. دمای عملیاتی: 0 تا 85 درجه سانتی گراد
  4. رزولوشن دمای اندازه گیری اتصال سرد و گرم:  0.0625°C
  5. 4 خروجی آلارم قابل برنامه ریزی
  6. توان پایین
  7. اینترفیس ارتباطی دو سیمه I2C
  8. نمونه برداری 1 تا 128 سمپل
  9. محدوده ولتاژ کاری: 2.7 تا 7.5 ولت
  10. جریان عملیاتی: 500 میکروآمپر
  11. جریان حالت شات دون: 2 میکرو آمپر

مستندات:
عملکرد k-type MCP9600
دیتاشیت ترموکوپل MCP9600


Description:

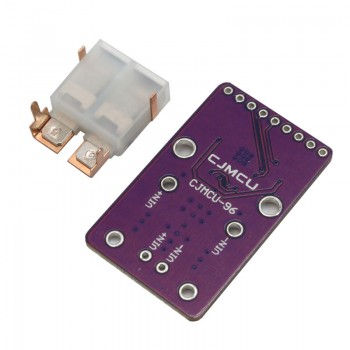

The CJMCU-96 is a fully integrated thermocouple electromotive force (EMF) Celsius converter module with cold junction compensation. The CJMCU-96 supports eight types of thermocouples (K, J, T, N, S, E, B, and R) and provides user-programmable registers for added design flexibility for a variety of temperature sensing applications. The registers allow user-selectable settings such as a low-power mode for battery-powered applications, an adjustable digital filter for fast transient temperatures, and four individually programmable temperature alarm outputs that can be used to detect multiple temperature zones.

The temperature alert limits have multiple user-programmable configurations, such as alert polarity as either an active-low or active-high push-pull output, and output function as a Comparator mode (useful for thermostat-type operation) or Interrupt mode for microprocessor-based systems.

In addition, the alerts can detect either a rising or a falling temperature with up to ±225°C hysteresis. This sensor uses an industry standard 2-wire, I2C compatible serial interface and supports up to eight devices per bus by setting the device address using the ADDR pin.

Application:
Petrochemical Thermal Management
Hand-Held Measurement Equipment
Industrial Equipment
Ovens
Engine Thermal Monitor
Temperature Detection Racks

Features:
Thermocouple Voltage Celsius Converter; Integrated Cold Junction Compensation
Types supported (as specified by NIST ITS-90): K, J, T, N, S, E, B, and R
±1.5°C (max) Measurement Accuracy: ±1°C (max) cold junction, 0°C to 85°C
Temperature Measurement Resolution: Hot and Cold Junction = 0.0625°C (typ)
Four programmable temperature alarm outputs
Programmable digital filter for temperature
Low Power: Shutdown Mode, Burst Mode, 1 to 128 Temperature Samples
Two-wire interface: I2C compatible, 100 kHz - supports eight devices per I2C bus
Operating voltage range: 2.7 V to 5.5
Operating current: 500 μA (typ.)
Shutdown Current: 2 μA (typ)

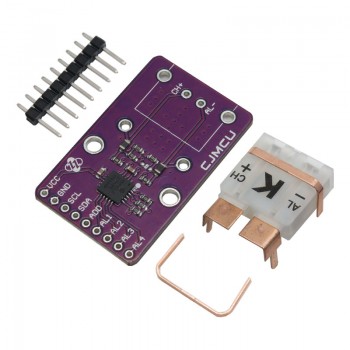

Note: The module comes with a K-type interface seat, which is not soldered.

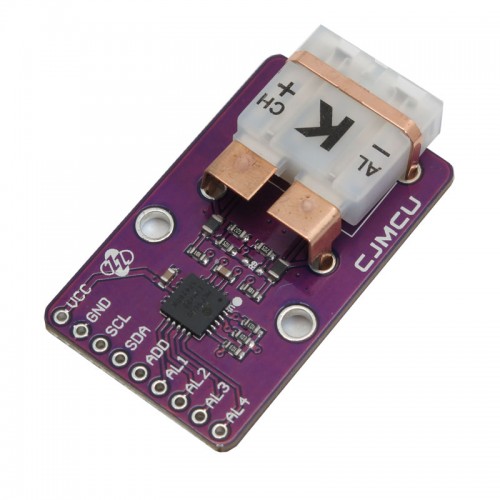

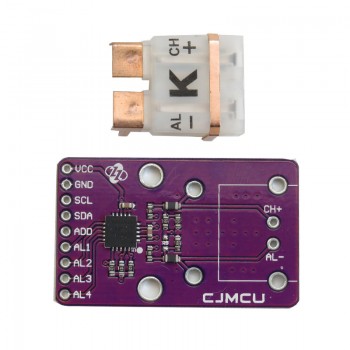

Pinouts:
VCC: Power +
GND: Ground
SCL: I2C serial clock wire
SDA: I2C serial data wire
ADDR: This pin is used to set the I2C slave address. This pin can be connected to VDD, GND, or a ratio of VDD can be selected. Use resistor divider network to set eight address levels.
AL1: Temperature alarm output
AL2: Temperature alarm output
AL3: Temperature alarm output
AL4: Temperature alarm output
