ماژول فلزیاب با قابلیت تشخیص فلز تا 5 سانتی متر
ماژول فلزیاب با قابلیت تشخیص فلز تا 5 سانتی متر ماژول فلزیاب با قابلیت تشخیص فلز تا 5 سانتی متر ماژول فلزیاب با قابلیت تشخیص فلز تا 5 سانتی متر ماژول فلزیاب با قابلیت تشخیص فلز تا 5 سانتی متر ماژول فلزیاب با قابلیت تشخیص فلز تا 5 سانتی متر ماژول فلزیاب با قابلیت تشخیص فلز تا 5 سانتی متر

ماژول فلزیاب با قابلیت تشخیص فلز تا 5 سانتی متر

کد انبار : 3131-147-5029
مدل کالا : MDM-USK
جستارش : B1-01-0308A
موجودی: 93
قیمت:
102,020 تومان

تعداد: - +
   - یا -
برچسب ها: کیت فلزیاب, ماژول فلزیاب

ماژول فلزیاب با عمق 5 سانتی متر - کیت مونتاژ نشده فلزیاب

کیت ماژول فلزیاب یکی از جذاب ترین ابزارهای آموزشی و کاربردی در زمینه الکترونیک و پروژه های مهندسی به شمار می رود. این محصول با طراحی ساده اما موثر خود ، امکان یادگیری مفاهیم پایه ای تشخیص فلز را برای دانش آموزان ، دانشجویان و علاقه مندان به پروژه های عملی فراهم می سازد. مهم ترین ویژگی این کیت مونتاژ نشده ، امکان تشخیص اجسام فلزی تا عمق 5 سانتی متر است که در محیط های مختلف عملکرد مناسبی ارائه می دهد.

ماژول فلزیاب با برد 5 سانتی متر با استفاده از منبع تغذیه 3 تا 5 ولت کار می کند و همین ویژگی آن را برای استفاده در پروژه های قابل حمل یا تغذیه با باتری ایده آل کرده است. این کیت شامل یک برد اصلی به ابعاد 66 در 61 میلی متر بوده و از قطعاتی تشکیل شده است که به راحتی قابل تهیه و جایگزینی می باشند. در این ماژول از قطعاتی مانند خازن های الکترولیتی و سرامیکی ، مقاومت ها ، ترانزیستورها و یک عدد پتانسیومتر جهت تنظیم حساسیت استفاده شده است.

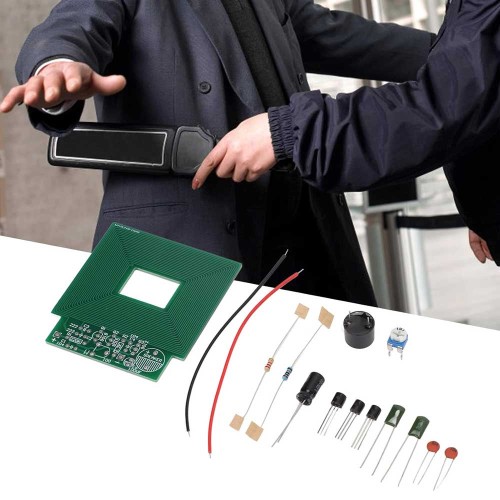

کاربردهای این فلزیاب آموزشی تنها به کلاس درس یا محیط های آموزشی محدود نمی شود. از این ماژول می توان در پروژه های تحقیقاتی ، طراحی دستگاه های کنترل آسانسور ، سنجش ترافیک ، توسعه بازی های الکترونیکی و حتی شبیه سازی سیستم های امنیتی استفاده کرد. به عنوان مثال ، در پروژه های کنترل دسترسی یا بازرسی های بدنی ، این ماژول توانایی تشخیص گوشی موبایل ، چاقو و دیگر قطعات فلزی را دارد و می تواند پایه ای برای طراحی سیستم های پیشرفته تر باشد.

از دیگر مزایای استفاده از ماژول فلزیاب با برد 5 سانتی متر می توان به قابلیت نصب در محیط های مختلف اشاره کرد. طراحی این کیت به گونه ای است که می توان آن را به راحتی داخل جعبه یا قاب پروژه قرار داد و در مدارهای بزرگ تر استفاده کرد. همچنین امکان تنظیم حساسیت با استفاده از پتانسیومتر داخلی ، باعث می شود تا بتوان نوع و اندازه فلز مورد نظر را با دقت بیشتری تشخیص داد.

فلزیاب آموزشی مورد نظر ، ابزار مناسبی برای آموزش مهارت های عملی در زمینه تحلیل مدار ، لحیم کاری ، دیباگ و راه اندازی پروژه های واقعی است. از آن جایی که این محصول به صورت مونتاژ نشده عرضه می شود ، کاربران در فرآیند مونتاژ می توانند با ساختار مدار آشنا شده و درک دقیق تری از عملکرد اجزای مختلف پیدا کنند.

در مجموع ، اگر به دنبال یک محصول کاربردی ، ساده و قابل توسعه هستید که هم جنبه آموزشی داشته باشد و هم در پروژه های عملی مورد استفاده قرار گیرد ، کیت فلزیاب انتخابی هوشمندانه است. قیمت مناسب ، قابلیت توسعه ، استفاده از ولتاژ پایین و مدار ساده اما کارآمد ، این ماژول را به گزینه ای مناسب برای طیف گسترده ای از کاربران تبدیل کرده است.

کاربرد :

  1. استفاده در پروژه‌ های آموزشی برای آموزش اصول مدار و تشخیص فلز
  2. طراحی سیستم هشدار ساده برای تشخیص اشیای فلزی مانند چاقو یا گوشی موبایل در ورودی‌ ها
  3. پیاده‌ سازی سنسور مجاورت فلزی در ربات‌ ها یا پروژه‌ های اتوماسیون خانگی
  4. ساخت دستگاه بازی یا سرگرمی برای تشخیص وجود فلز در اشیای پنهان

مشخصات :

  1. ولتاژ تغذیه : 3 تا 5 ولت مستقیم
  2. حداکثر برد تشخیص فلز : 5 سانتی متر
  3. ابعاد برد اصلی : 61x66 میلی متر
  4. نوع تغذیه : ولتاژ پایین مناسب برای باتری و مدارهای قابل حمل
  5. نوع هشدار : صوتی با استفاده از بازر داخلی
  6. قابلیت تنظیم حساسیت : دارد ، با استفاده از پتانسیومتر 100 اهم
  7. مناسب برای کار با ولتاژ مستقیم و آمپر پایین
  8. دارای مدار ساده برای سهولت در آموزش و مونتاژ
  9. توان مصرفی پایین برای استفاده در پروژه‌ های آموزشی و پرتابل

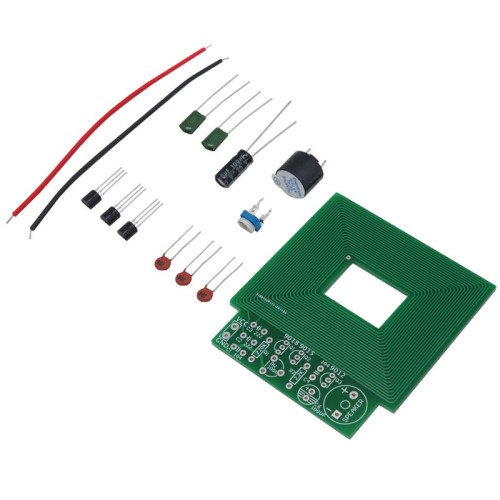

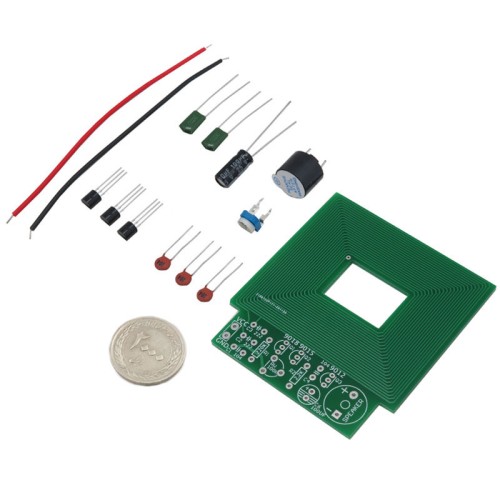

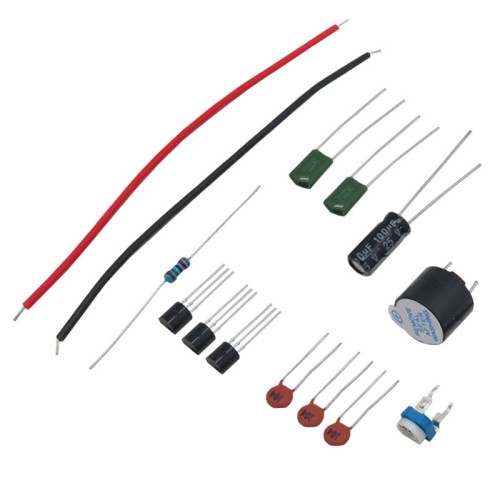

لیست قطعات موجود در کیت ماژول فلزیاب :

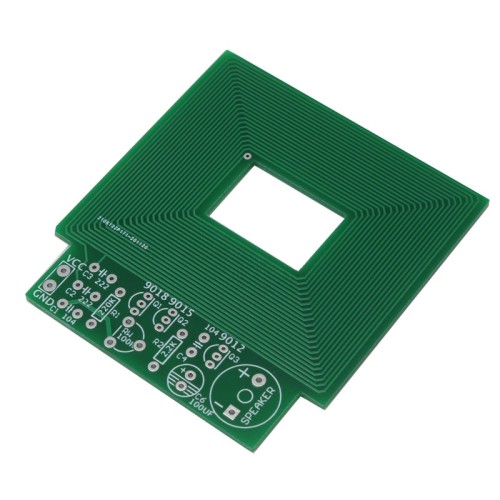

  1. یک عدد برد مدار چاپی
  2. یک عدد بازر صوتی
  3. یک عدد خازن الکترولیتی 100 میکرو فاراد 25 ولت
  4. دو عدد خازن سرامیکی 104
  5. دو عدد خازن پلی استر 222
  6. یک عدد مقاومت 220 کیلو اهم با توان 0.25 وات
  7. یک عدد مقاومت 2.2 کیلو اهم با توان 0.25 وات
  8. یک عدد پتانسیومتر آبی 100 اهم
  9. یک عدد ترانزیستور مدل 9018
  10. یک عدد ترانزیستور مدل 9015
  11. یک عدد ترانزیستور مدل 9012
  12. یک عدد سیم قرمز به طول 10 سانتی متر با ضخامت 22AWG

مستندات:
مشاهده ویدیو اسمبل ماژول فلزیاب


parameters kit:

supply voltage: 3-5 V;
dimensions: 66 * 61 MM;
Maximum detection range: 5 CM

Package List:

PCB board 1 pc
Buzzer 1 pc
100UF25V electrolytic capacitors 1 pc
104 ceramic capacitor 2 pcs
222 polyester capacitors 2 pcs
220 K resistance 0.25 W 1 pc
2.2 K resistor 0.25 W 1 pc
100 European blue potentiometer 1 pc
9018 transistor 1 pc
9015 transistor 1 pc
9012 transistor 1 pc
22AWG 10CM red wire 1 pc
